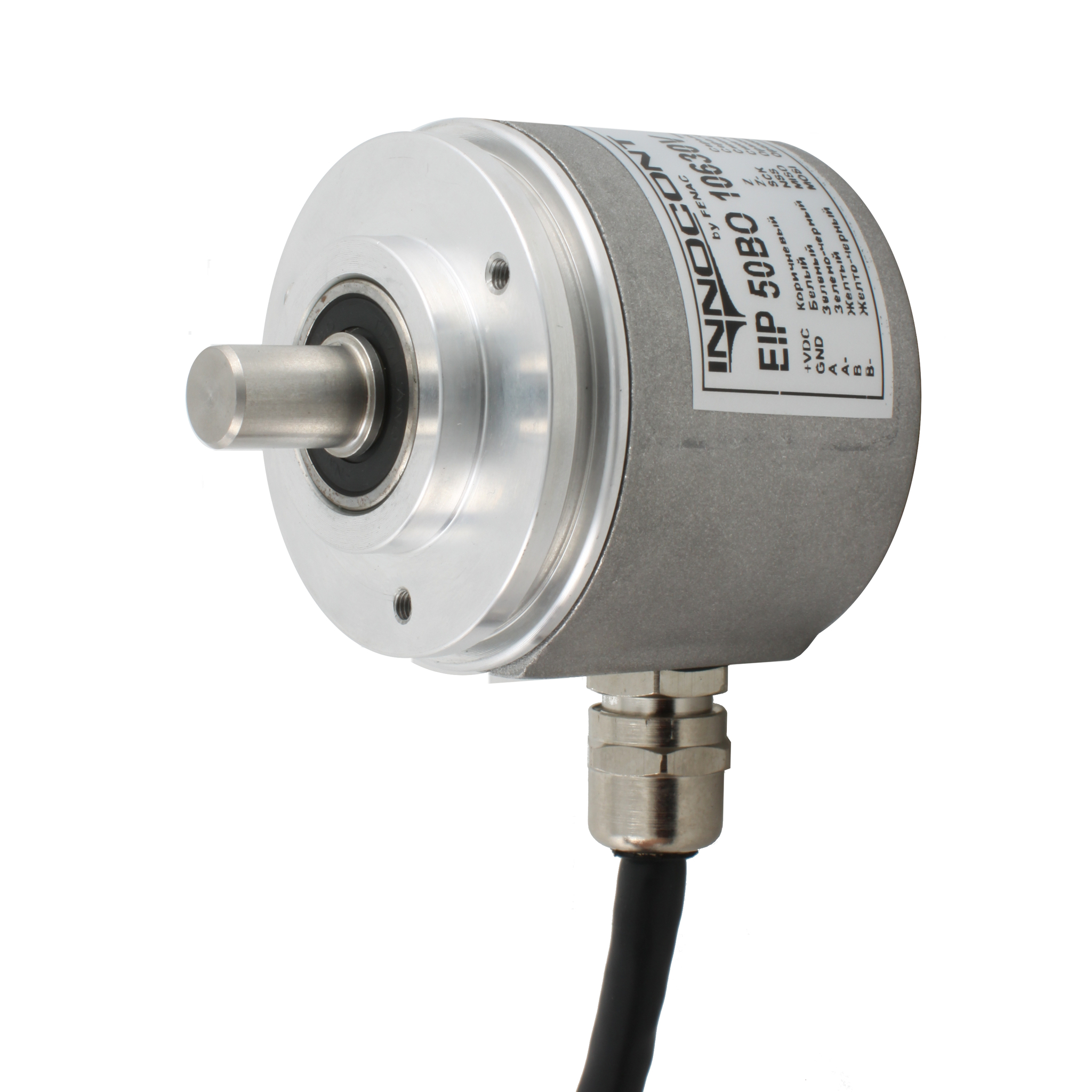

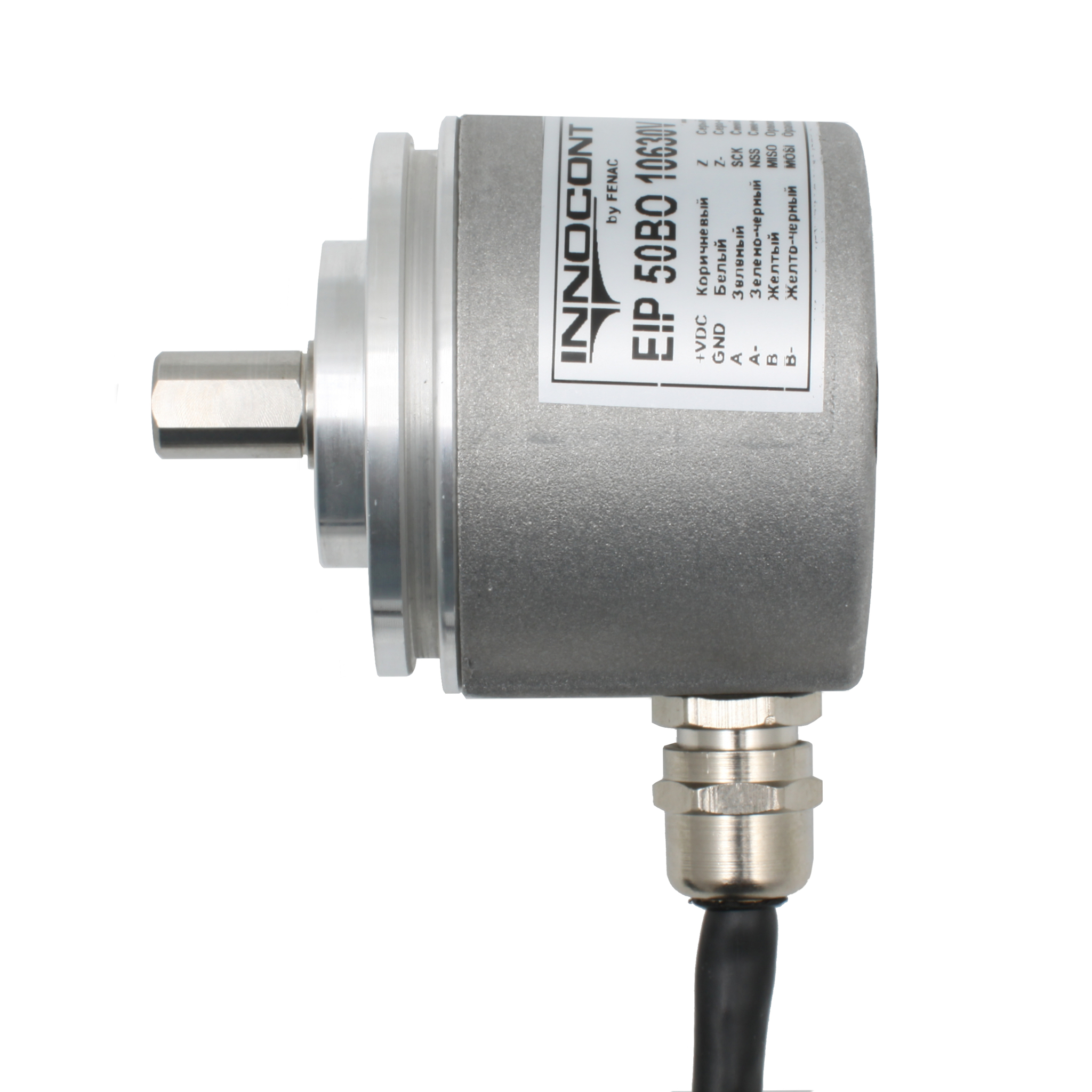

EIP 50BO 6630V3000-R2

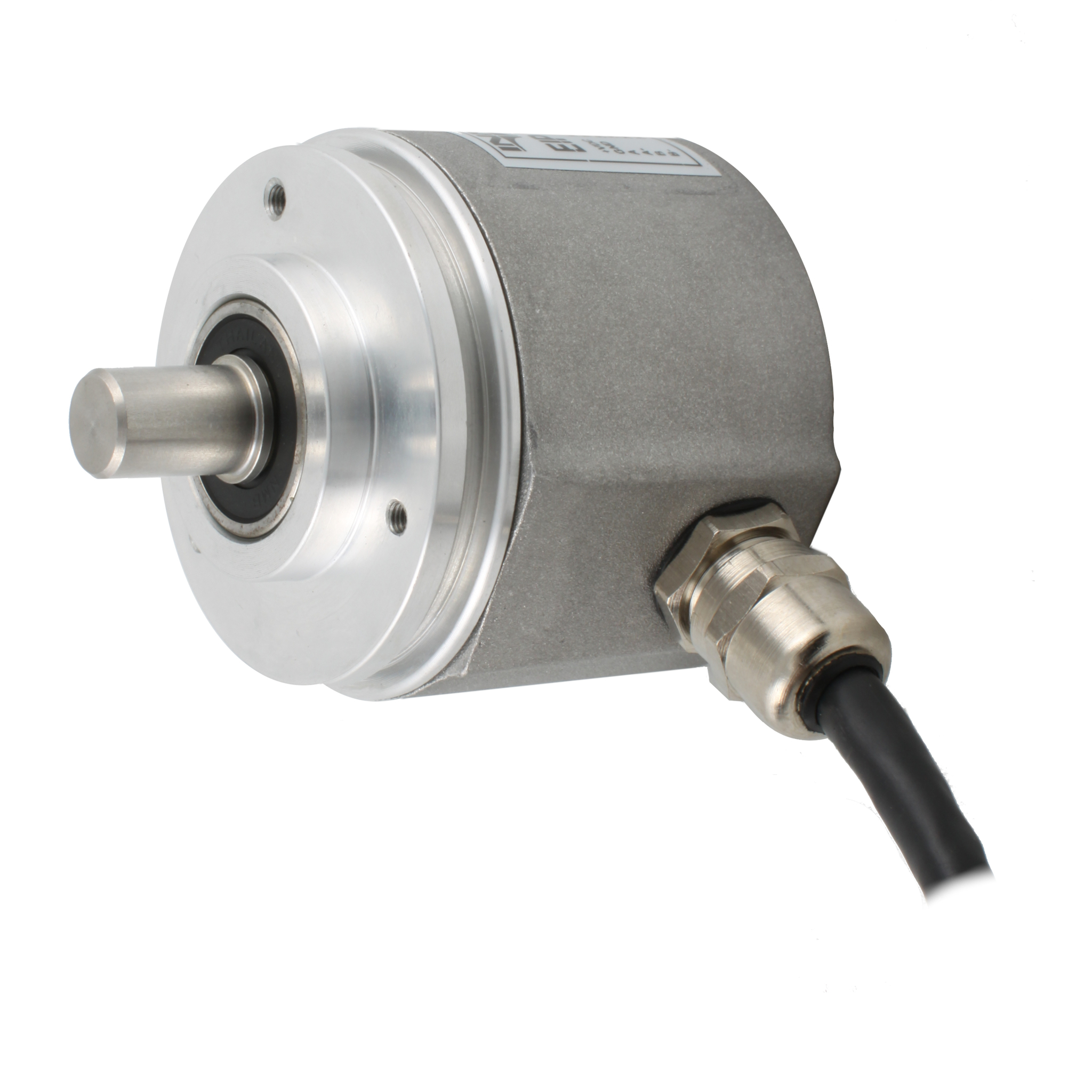

Инкрементальный программируемый энкодер INNOCONT D=50мм, выступающий вал 6мм, 5…30VDC, выход TTL/HTL с инверсией, IP 65
Инкрементальный программируемый энкодер D=50мм, выступающий вал 6мм, 5…30VDC, выход TTL/HTL с инверсией, IP 65

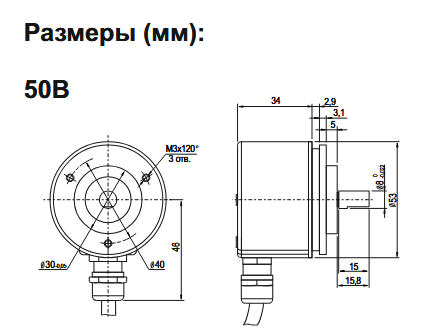

- Стандартный промышленный размер корпуса Ø50 мм
- Прочная конструкция механической и электрической частей
- Настройка разрешения от 1 до 65.536 имп./об. под ваши запросы от производителя
- Возможность самостоятельного подключения к ПК и настройки энкодеров с помощью программатора EP PT-PC и специального ПО
ПРИНЦИП РАБОТЫ
Программируемый инкрементальный энкодер INNOCONT серии EIP - устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает сигналы в виде кода, который обрабатывается внешним устройством, например счетчиком импульсов, контроллером или преобразователем частоты.
Энкодер INNOCONT серии EIP позволяет настраивать его параметры работы через специальный программатор и ПО.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Стандартный промышленный размер корпуса Ø50 мм

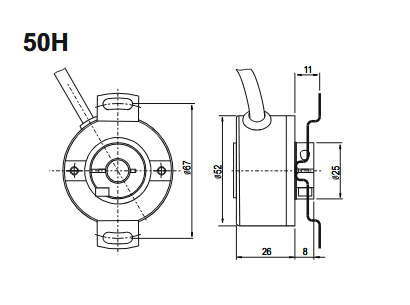

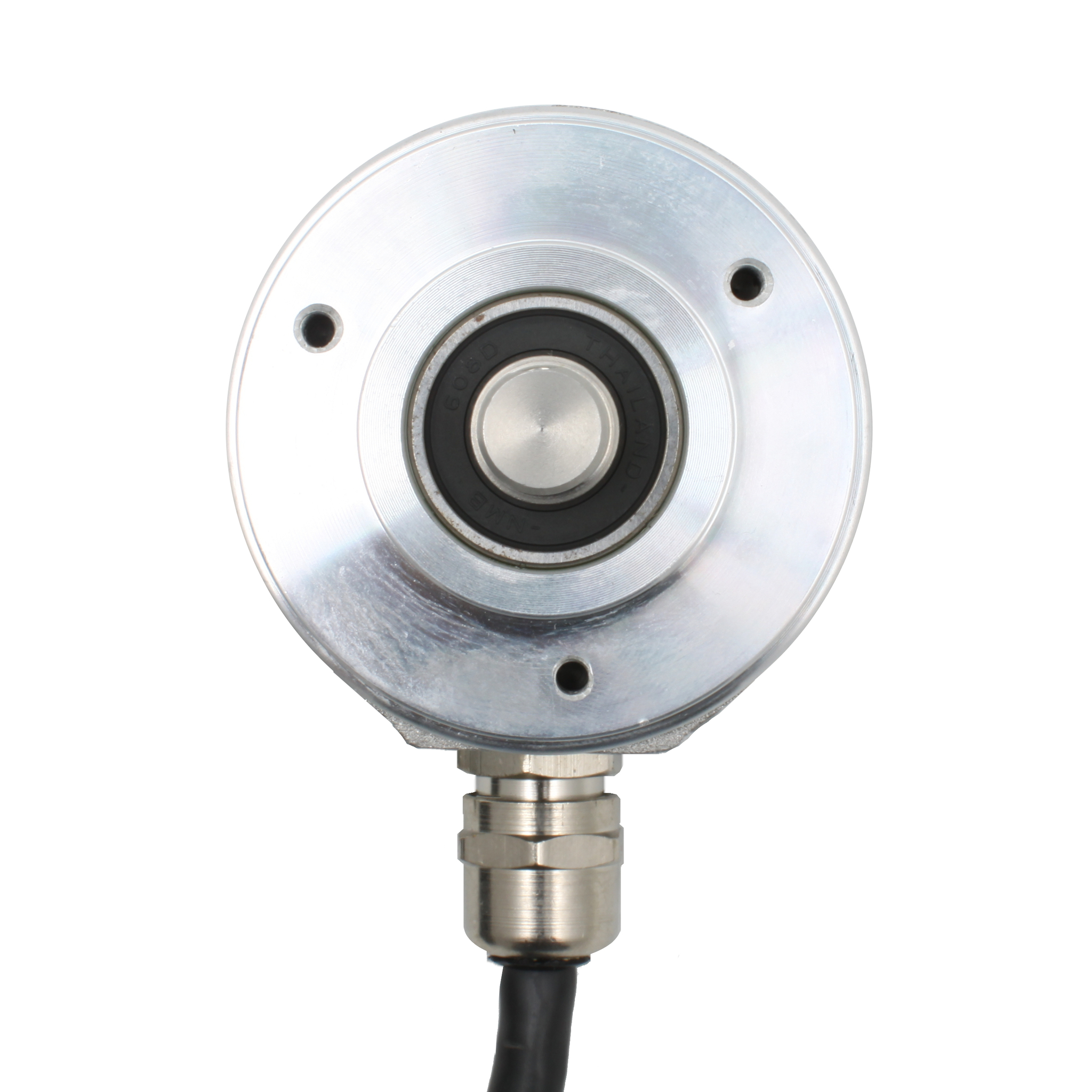

- Исполнение с выступающим валом или полым валом
- Прочная конструкция механической и электрической частей
- Настройка разрешения от 1 до 65.536 имп./об.
- Подключение к ПК и настройка энкодера с помощью программатора EP PT-PC и специального ПО

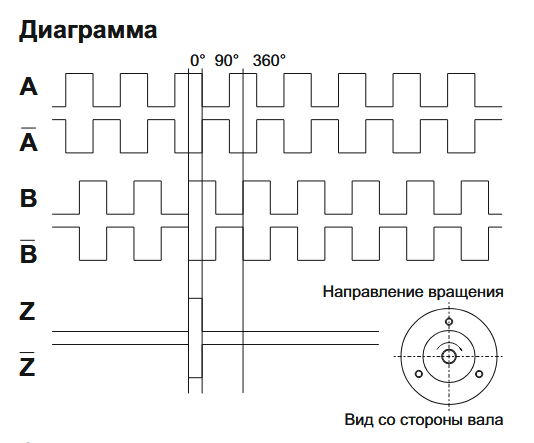

ДИАГРАММА ВЫХОДНОГО СИГНАЛА
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

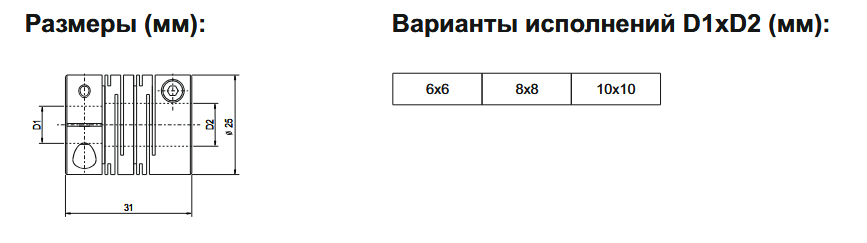

Муфта разрезная 25 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект к энкодерам с выступающим валом.
