Фланцевые энкодеры серии EIF в Иркутске.

Фланцевые магнитные энкодеры серии EIF - устройство, генерирующее сигналы от преобразованных механических движений. Конструкция энкодеров серии EIF, не имеющая подшипников, позволяет за короткие сроки монтировать энкодер вплотную между редуктом и электродвигателем, что обеспечивает защиту от грязи, пыли, коррозии и воздействия жидкостей, увеличивая срок эксплуатации.

Фото Модель Описание Цена Кол-во Заказать
В наличии EIF 90A 11430V1024-R2-063B14 EIF 90A 11430V1024-R2-063B14
Фланцевый энкодер INNOCONT D=90, алюминиевый, полый вал 11мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 63 габарит двигателя с фланцем B14
35 050 ₽
В наличии EIF 105A 14430V1024-R2-071B14 EIF 105A 14430V1024-R2-071B14
Фланцевый энкодер INNOCONT D=105, алюминиевый, полый вал 14мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 71 габарит двигателя с фланцем B14
36 240 ₽
В наличии EIF 120A 19430V1024-R2-080B14 EIF 120A 19430V1024-R2-080B14
Фланцевый энкодер INNOCONT D=120, алюминиевый, полый вал 19мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 80 габарит двигателя с фланцем B14
36 950 ₽

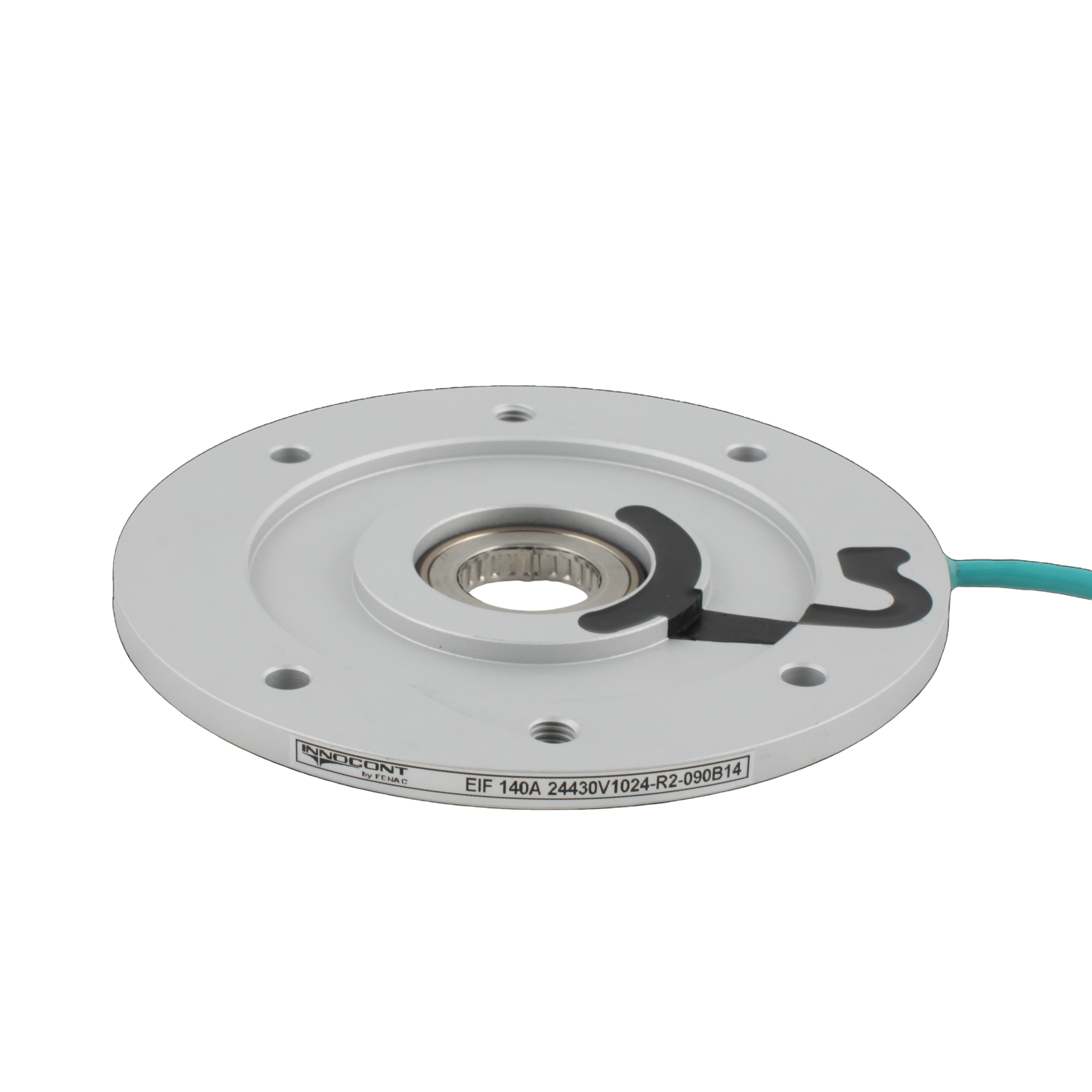

В наличии EIF 140A 24430V1024-R2-090B14 EIF 140A 24430V1024-R2-090B14
Фланцевый энкодер INNOCONT D=140, алюминиевый, полый вал 24мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 90 габарит двигателя с фланцем B14
39 240 ₽
В наличии EIF 90S 11430V1024-R2-063B14 EIF 90S 11430V1024-R2-063B14
Фланцевый энкодер INNOCONT D=90, нержавеющая сталь, полый вал 11мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 63 габарит двигателя с фланцем B14
41 780 ₽
В наличии EIF 105S 14430V1024-R2-071B14 EIF 105S 14430V1024-R2-071B14
Фланцевый энкодер INNOCONT D=105, нержавеющая сталь, полый вал 14мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 71 габарит двигателя с фланцем B14
43 170 ₽
В наличии EIF 120S 19430V1024-R2-080B14 EIF 120S 19430V1024-R2-080B14
Фланцевый энкодер INNOCONT D=120, нержавеющая сталь, полый вал 19мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 80 габарит двигателя с фланцем B14
44 090 ₽
В наличии EIF 140S 24430V1024-R2-090B14 EIF 140S 24430V1024-R2-090B14
Фланцевый энкодер INNOCONT D=140, нержавеющая сталь, полый вал 24мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 90 габарит двигателя с фланцем B14
47 150 ₽
В наличии EIF 160A 14430V1024-R2-071B5 EIF 160A 14430V1024-R2-071B5
Фланцевый энкодер INNOCONT D=160, алюминиевый, полый вал 14мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 71 габарит двигателя с фланцем B5
51 530 ₽
В наличии EIF 160A 28430V1024-R2-100/112B14 EIF 160A 28430V1024-R2-100/112B14
Фланцевый энкодер INNOCONT D=160, алюминиевый, полый вал 28мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 100/112 габарит двигателя с фланцем B14
53 020 ₽
В наличии EIF 160S 14430V1024-R2-071B5 EIF 160S 14430V1024-R2-071B5
Фланцевый энкодер INNOCONT D=160, нержавеющая сталь, полый вал 14мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 71 габарит двигателя с фланцем B5
62 950 ₽
В наличии EIF 160S 28430V1024-R2-100/112B14 EIF 160S 28430V1024-R2-100/112B14
Фланцевый энкодер INNOCONT D=160, нержавеющая сталь, полый вал 28мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 100/112 габарит двигателя с фланцем B14
64 590 ₽
В наличии EIF 200A 19430V1024-R2-080B5 EIF 200A 19430V1024-R2-080B5
Фланцевый энкодер INNOCONT D=200, алюминиевый, полый вал 19мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 80 габарит двигателя с фланцем B5
64 990 ₽
В наличии EIF 200A 24430V1024-R2-090B5 EIF 200A 24430V1024-R2-090B5
Фланцевый энкодер INNOCONT D=200, алюминиевый, полый вал 24мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 90 габарит двигателя с фланцем B5
64 990 ₽
В наличии EIF 250A 28430V1024-R2-100/112B5 EIF 250A 28430V1024-R2-100/112B5
Фланцевый энкодер INNOCONT D=250, алюминиевый, полый вал 28мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 100/112 габарит двигателя с фланцем B5
70 300 ₽
В наличии EIF 200S 19430V1024-R2-080B5 EIF 200S 19430V1024-R2-080B5
Фланцевый энкодер INNOCONT D=200, нержавеющая сталь, полый вал 19мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 80 габарит двигателя с фланцемфланец B5
80 500 ₽
В наличии EIF 200S 24430V1024-R2-090B5 EIF 200S 24430V1024-R2-090B5
Фланцевый энкодер INNOCONT D=200, нержавеющая сталь, полый вал 24мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 90 габарит двигателя с фланцемфланец B5
80 500 ₽
В наличии EIF 250S 28430V1024-R2-100/112B5 EIF 250S 28430V1024-R2-100/112B5
Фланцевый энкодер INNOCONT D=250, нержавеющая сталь, полый вал 28мм, 1024 имп/об, 5...30VDC, TTL/HTL, IP67, кабель 2м, 100/112 габарит двигателя с фланцем B5
87 070 ₽

Кольцевой датчик импульсов бесконтактного типа

ОПИСАНИЕ

Фланцевые магнитные энкодеры серии EIF - устройство, генерирующее сигналы от преобразованных механических движений. Конструкция энкодеров серии EIF, не имеющая подшипников, позволяет за короткие сроки монтировать энкодер вплотную между редуктом и электродвигателем, что обеспечивает защиту от грязи, пыли, коррозии и воздействия жидкостей, увеличивая срок эксплуатации.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

  • Компактный корпус. Смонтированный энкодер не увеличивает габариты установки.
  • Высокая степень IP защиты. С IP67 – энкодер защищен от попадания внутрь воды и пыли.
  • Бензо и маслостойкий кабель.
  • Монтаж между двигателем и редуктором позволяет защитить энкодер от внешних повреждений, разрушить энкодер крайне сложно.
  • Отсутствие механических частей. В энкодере нет подшипников и трущихся деталей.
  • Не требует соблюдения соосности.
  • Исполнение из алюминия и нержавеющей стали.

СФЕРЫ ПРИМЕНЕНИЯ

  • Производство станков с ЧПУ
  • Автоматизация и робототехника
  • Пищевая промышленность
  • Логистика и конвейерные системы
  • Грузоподъемная техника
  • Фармацевтическая промышленность

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Электрические характеристики:

Напряжение питания5..30В пост. тока
ЗащитаОт короткого замыкания От обратной полярности
Потребляемый ток≤ 60 mA
Выходной сигналА, В и инверсия
Разрешение1024имп/об (32,64,128,512,2048, 4096,8192,16384 по запросу)

Механические характеристики:

Степень зашитыIP67
Скоростьмакс. 3.000 об./мин.
Материал корпусаАлюминий или нержавеющая сталь
Материал кольцаНержавеющая сталь
Рабочая температура-40...+90° C

РАЗМЕРЫ

Размеры 1 серии EIF.jpg

МодельРезьба (A)BCDEFGHI
EIF90M55,7 мм75 мм21,4 мм7 мм9 мм54 мм60 мм90 мм
EIF105M67 мм85 мм40 мм7 мм9,5 мм65 мм70 мм105 мм
EIF120M67 мм100 мм40 мм7 мм10 мм74 мм80 мм120 мм
EIF140M87 мм115 мм40 мм7 мм10,5 мм85 мм95 мм140 мм
EIF160M89 мм130 мм40 мм7 мм10,5 мм100 мм110 мм160 мм
EIF200M1011 мм165 мм40 мм9 мм12,5 мм120 мм130 мм200 мм
EIF250M1213,5 мм215 мм40 мм12 мм16 мм170 мм180 мм250 мм

Размеры 2 серии EIF.jpg

МодельKJ
MIRM201120,4 MM11 MM
MIRM391439 MM14 MM
MIRM391939 MM19 MM
MIRM392439 MM24 MM
MIRM392839 MM28 MM

Размеры 3 серии EIF.jpg

МодельL
MIRS1111 MM
MIRS1414 MM
MIRS1919 MM
MIRS2424 MM
MIRS2828 MM

ДИАГРАММА ВЫХОДНОГО СИГНАЛА

Диаграмма выходного сигнала серии EIF.jpg
