Инкрементальные энкодеры с одним мерным колесом INNOCONT серии EIM 50 в Иркутске.

INNOCONT EIM 50 – представляет собой инкрементальный энкодер с одним мерным колесом с 2 вариантами окружности мерного колеса: 200 или 250 и 2 вариантами материала поверхности мерного колеса: резина или нитрильный каучук.

EIM 50 универсальное, но адаптивное решение для точного измерения длины или скорости движущегося объекта с помощью мерного колеса, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.

Фото Модель Описание Цена Кол-во Заказать

В наличии

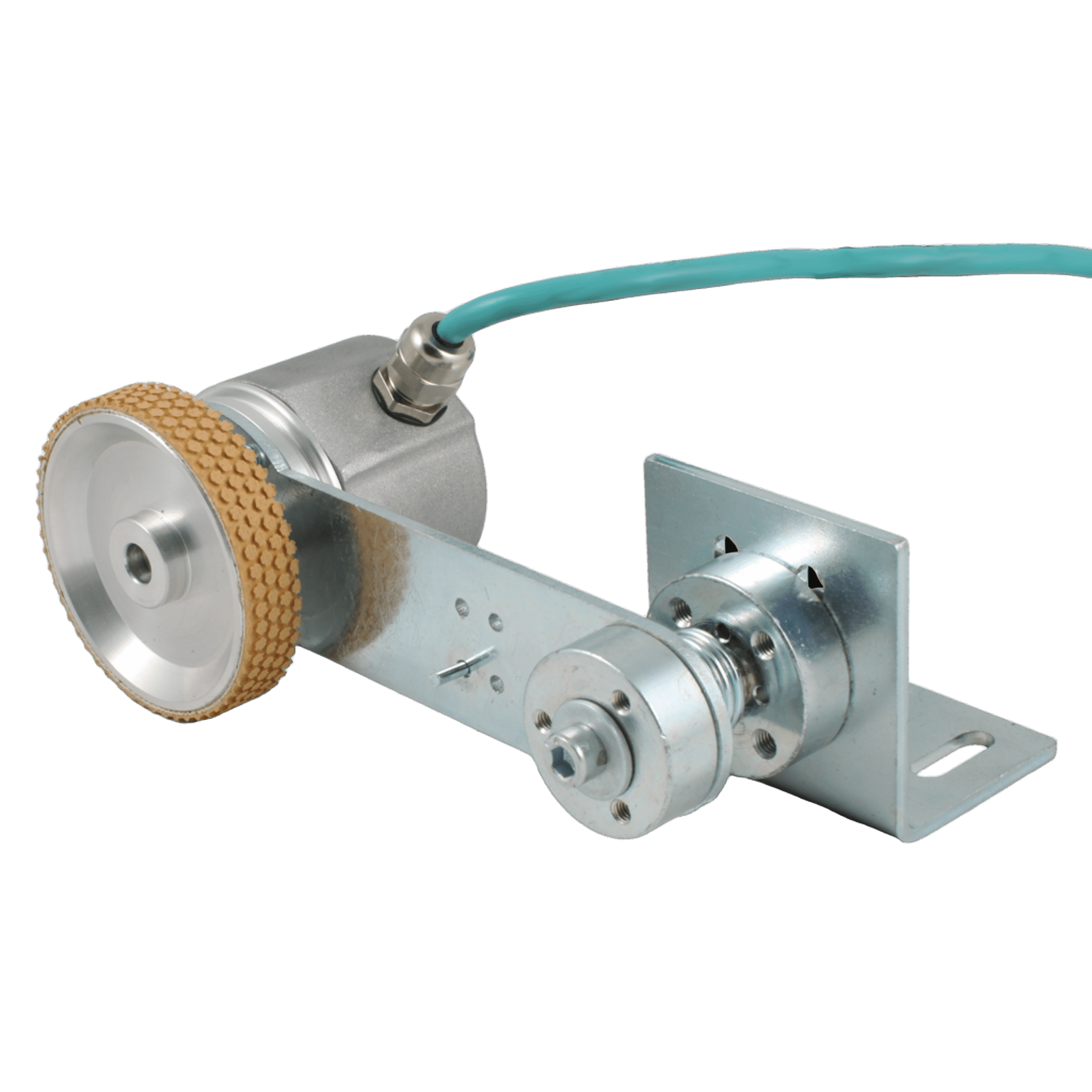

EIM 5020OR5-R2

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

25 150 ₽

В наличии

EIM 5020OR1-R2

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=200мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

25 150 ₽

В наличии

EIM 5025OR5-R2

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/0,5мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

26 150 ₽

В наличии

EIM 5025OS1-R2

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, онтактная поверхность - резина, профиль гладкий, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

26 150 ₽

В наличии

EIM 5025OR1-R2

Инкрементальный энкодер INNOCONT D=50мм с мерным колесом L=250мм, контактная поверхность - резина, профиль ребристый, 1имп/1мм, 5…30VDC, выход HTL, IP64, -20…+85°C, радиальный кабель 2м

26 150 ₽

ОПИСАНИЕ

ПРИНЦИП РАБОТЫ

EIM 50 - это устройство, преобразующее вращение измерительного колеса в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Применяется для измерения длинны и скорости подвижных объектов и материалов, таких как ленты, полотна.
Длинна окружности мерного колеса 200 и 250 мм.
Надежный подпружиненный кронштейн.
Два варианта контактной поверхности мерного колеса: гладкая и ребристая.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания	5…30В пост. тока
Защита	От короткого замыкания От обратной полярности
Потребляемый ток	≤60 mA (24 VDC)
Выходная частота	Макс. 200 kHz
Степень защиты	IP 65
Скорость	макс. 10.000 об.
Момент при старте	≤0.020 Н*м
Материалы корпуса	Алюминий
Материал мерного колеса	Алюминий
Материал поверхности мерного колеса	Резина или нитрильный каучук
Рабочая температура	-20...+85° С
Температура хранения	-30...+90° С
Вес	~ 850 гр.
Выходной сигнал	фазы A, B (смещение фазы на 90°) и Z (HTL Push-Pull)
Помехоустойчивость	DIN EN 61000-6-2
Излучаемые помехи	DIN EN 61000-6-2
