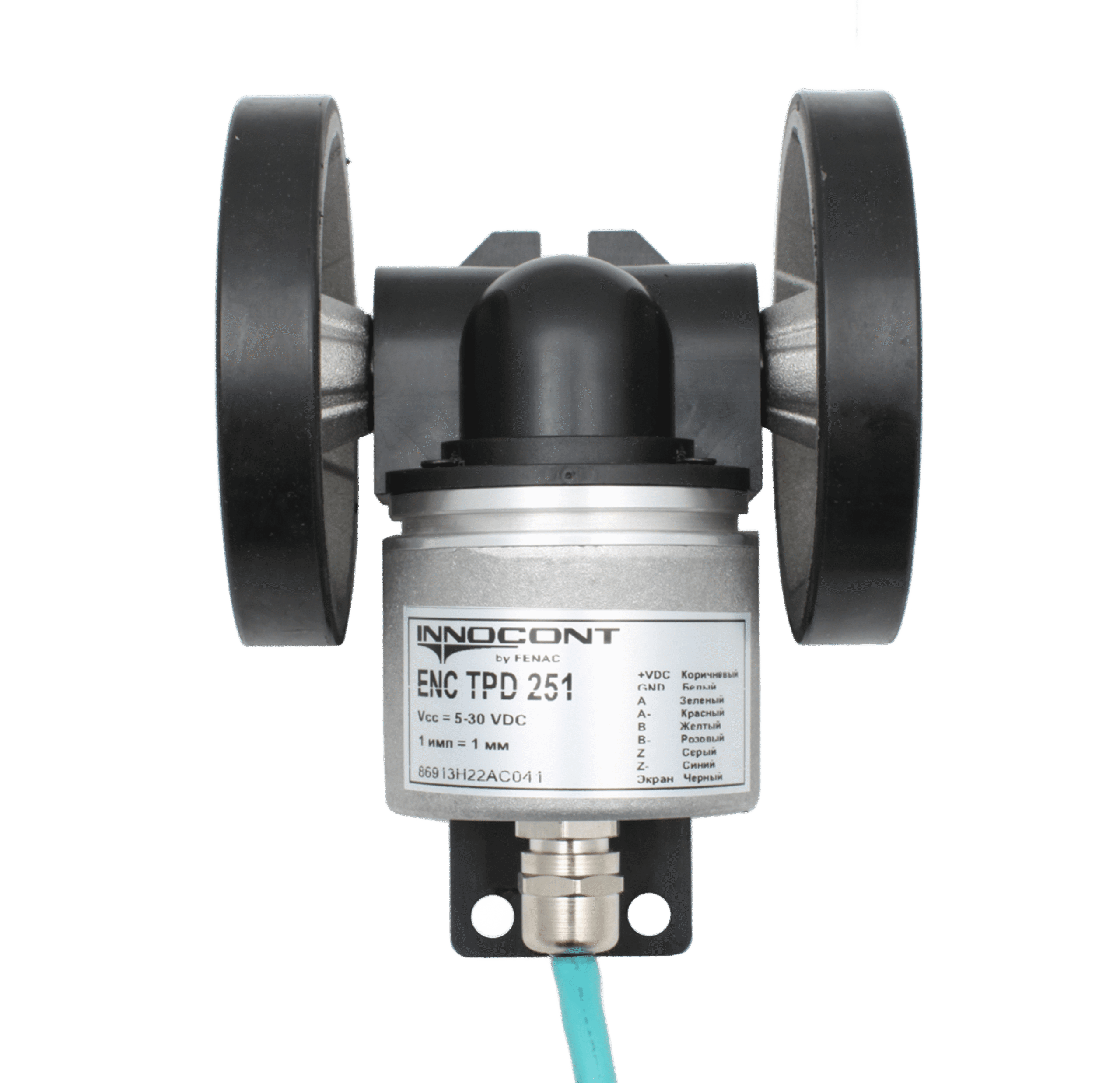

Энкодер INNOCONT ENC TPD – решение для точного измерения длины или скорости движущегося объекта с помощью двух мерных колес, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.
ENC TPD 2510
ENC TPD 251
Энкодер INNOCONT ENC TPD – решение для точного измерения длины или скорости движущегося объекта с помощью двух мерных колес, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.
ENC TPD — это устройство, преобразующее вращение измерительных колес в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.
| Напряжение питания | 4,75...30В пост. тока |
| Защита | От короткого замыкания От обратной полярности От перенапряжения |
| Потребляемый ток | ≤60 mA (24 VDC) |
| Выходная частота | Макс. 200 kHz |
| Выходной сигнал | фазы A, B (смещение фазы на 90°) и Z |
| Цифровой выход | Push-Pull |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Излучаемые помехи | DIN EN 61000-6-2 |
| Степень защиты | IP 65 |
| Скорость | макс. 10.000 об. |
| Момент при старте | ≤0.020 Н*м |
| Материалы корпуса | алюминий |
| Материал мерного колеса | алюминий |
| Материал поверхности мерного колеса | резина |
| Рабочая температура | -20...+85° С |
| Температура хранения | -30...+90° С |
| Вес | ~ 650 гр. |
