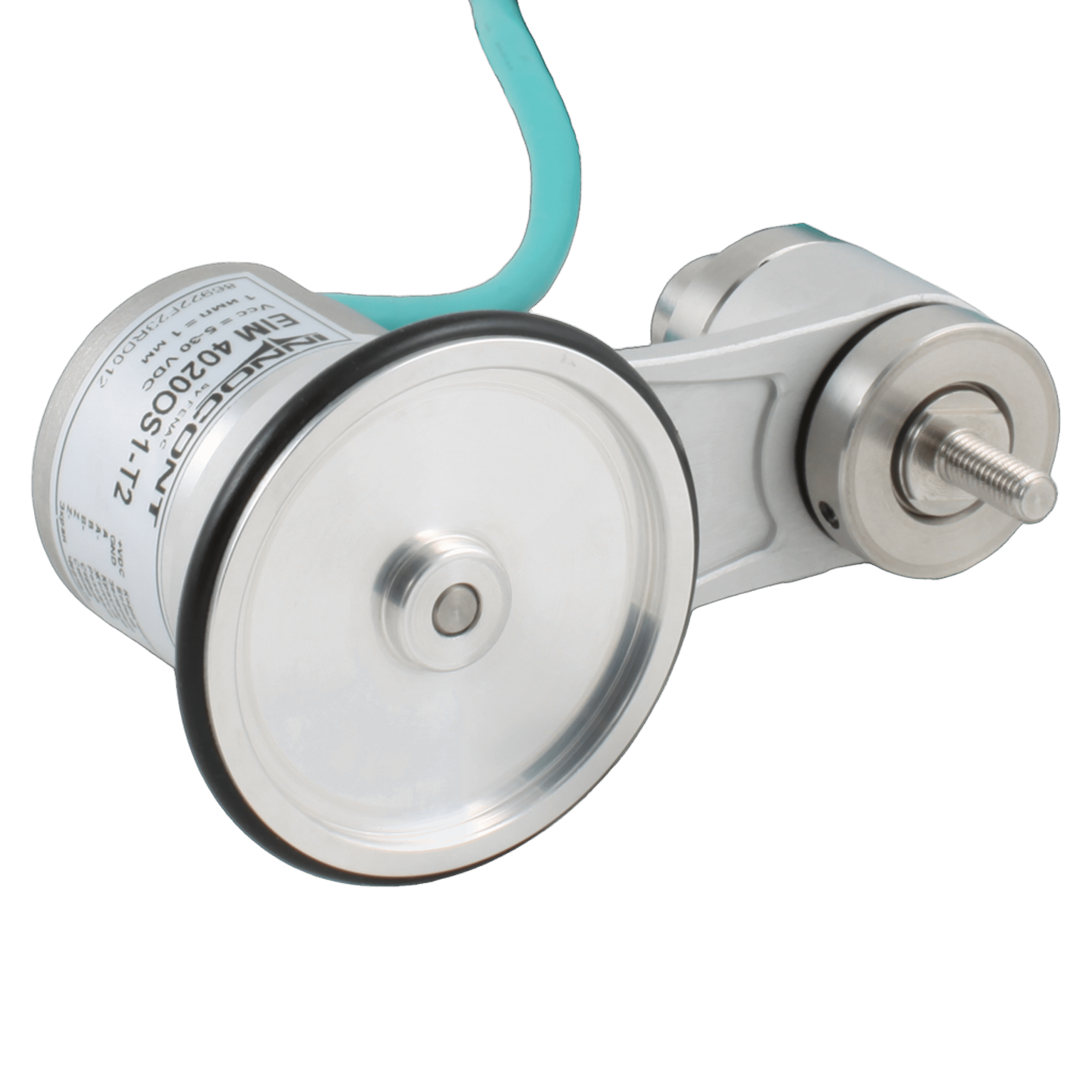

INNOCONT EIM 40– представляет собой инкрементальный энкодер с одним мерным колесом с длинной окружности колеса 200 мм. EIM 40 компактное решение для точного измерения длины или скорости движущегося объекта с помощью мерного колеса, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.
EIM 4020OS5-T2
EIM 4020OS1-T2
INNOCONT EIM 40– представляет собой инкрементальный энкодер с одним мерным колесом с длинной окружности колеса 200 мм. EIM 40 компактное решение для точного измерения длины или скорости движущегося объекта с помощью мерного колеса, что широко применяется в упаковочной, металлообрабатывающей, текстильной, целлюлозно-бумажной и других промышленностях.
EIM 40 — это устройство, преобразующее вращение измерительного колеса в электрический выходной сигнал, в котором мерное колесо, соприкасаясь с движущейся поверхностью, вращается и передает это движение на вал оптического энкодера, где светодиод и фотосенсор через диск с прорезями формируют два сдвинутых по фазе импульсных сигнала (A и B), позволяя определять пройденное расстояние и скорость по количеству импульсов.
| Напряжение питания | 5…30В пост. тока |
| Защита | От короткого замыкания От обратной полярности |
| Потребляемый ток | ≤60 mA (24 VDC) |
| Выходная частота | Макс. 200 kHz |
| Выходной сигнал | фазы A, B (смещение фазы на 90°) и Z+ A’ B’ Z’ (HTL Push-Pull) |
| Помехоустойчивость | DIN EN 61000-6-2 |
| Излучаемые помехи | DIN EN 61000-6-2 |
| Степень защиты | IP 65 |
| Скорость | макс. 10.000 об. |
| Момент при старте | ≤0.020 Н*м |
| Материалы корпуса | Алюминий |
| Материал мерного колеса | Алюминий |
| Материал поверхности мерного колеса | Резина |
| Рабочая температура | -20...+85° С |
| Температура хранения | -30...+90° С |
| Вес | ~ 550 гр. |
