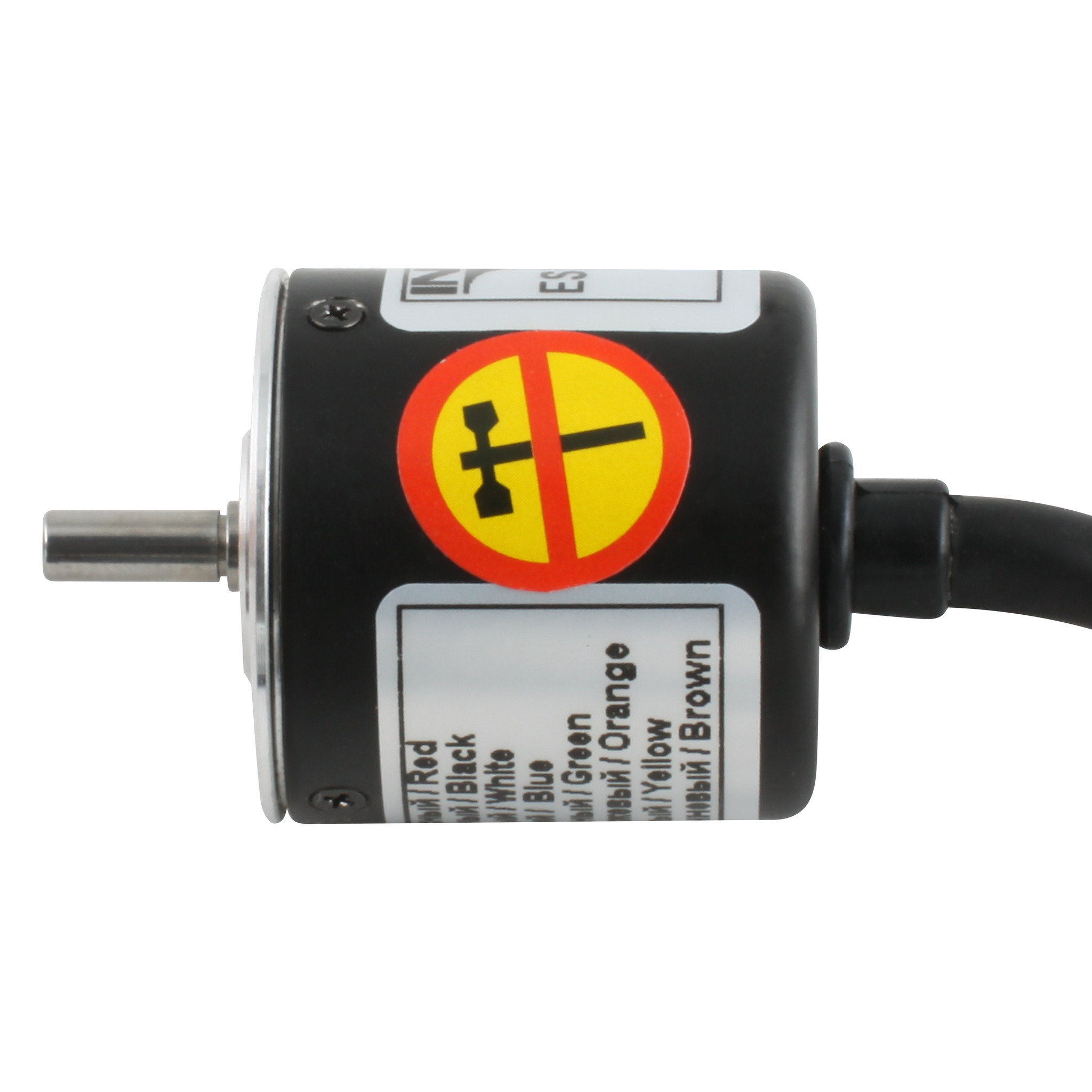

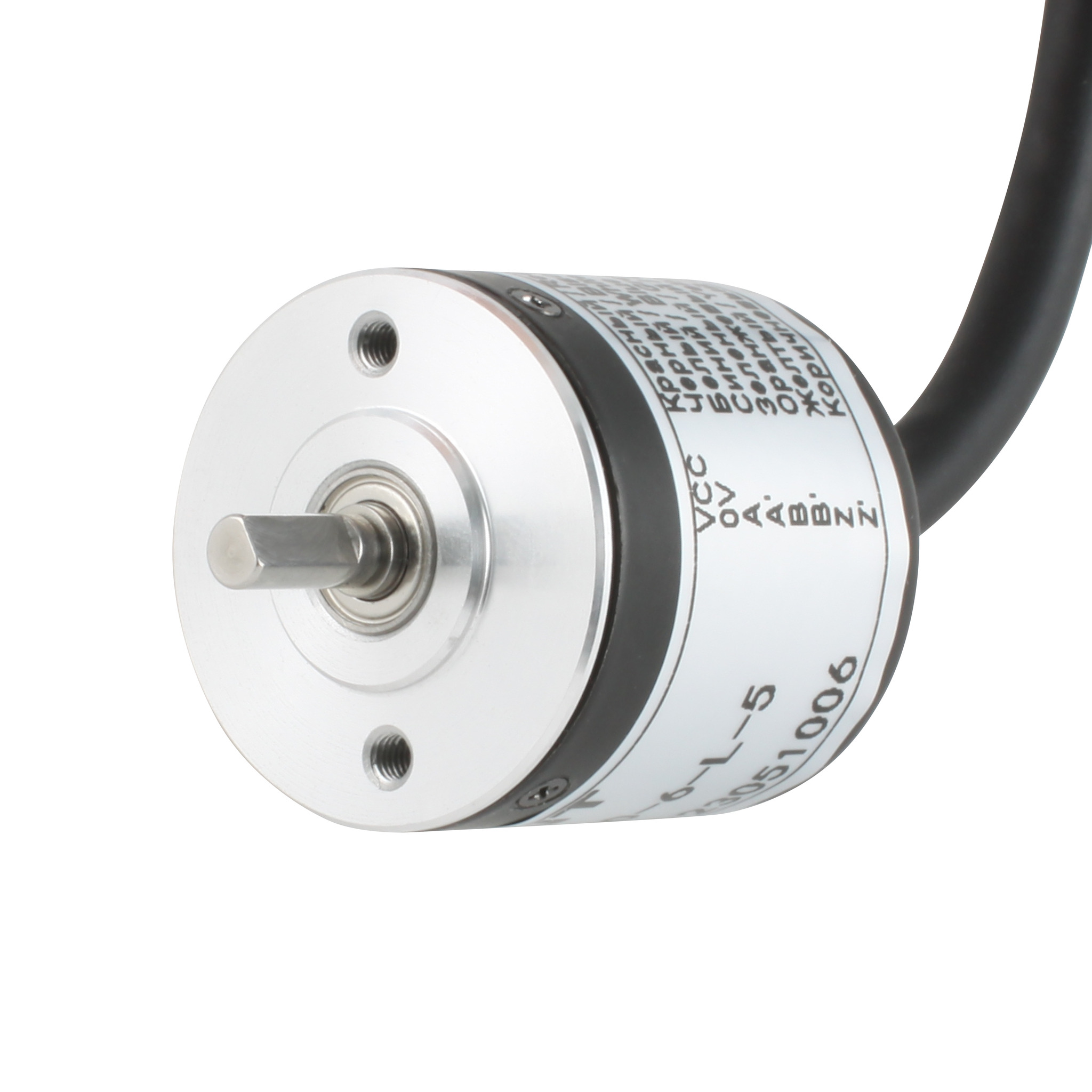

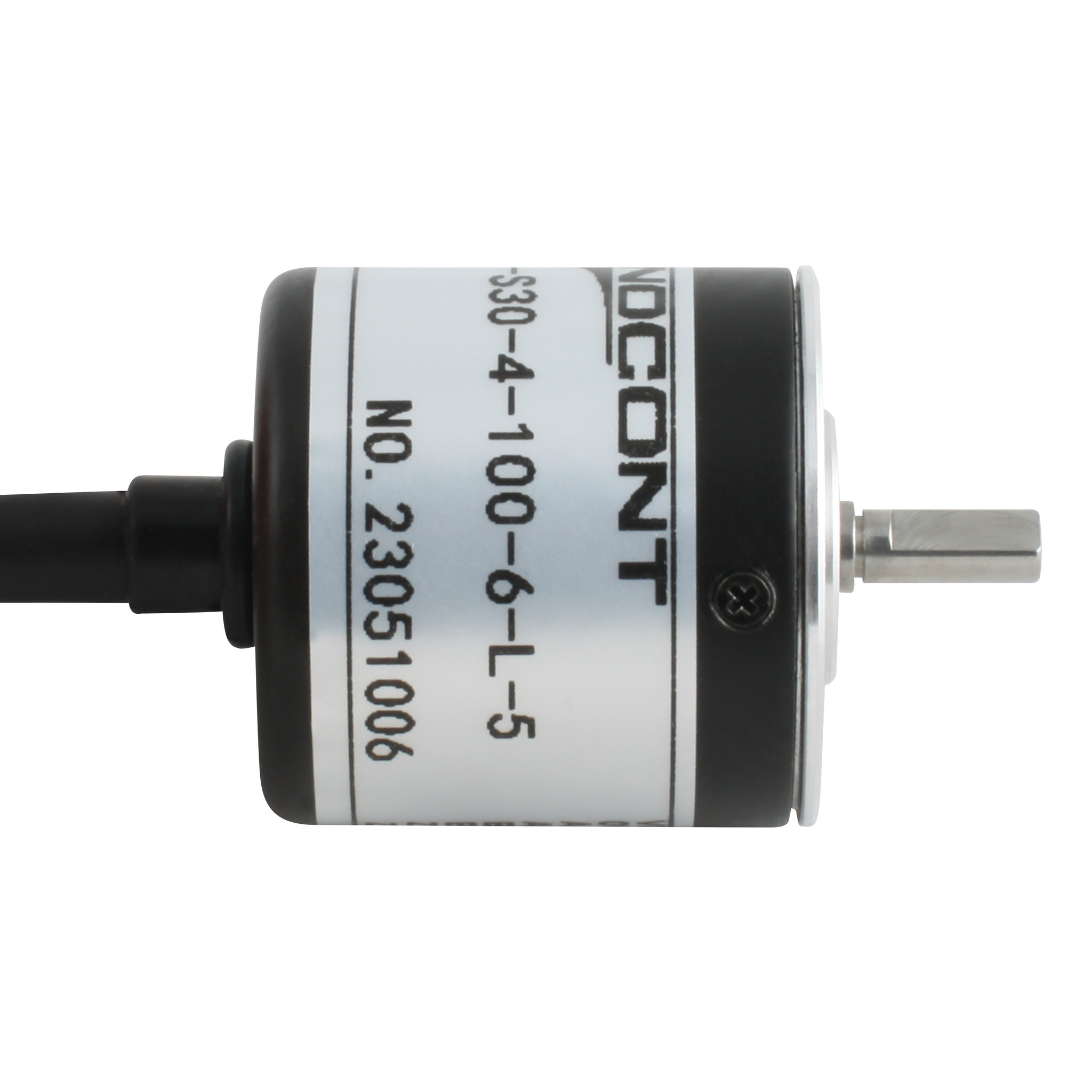

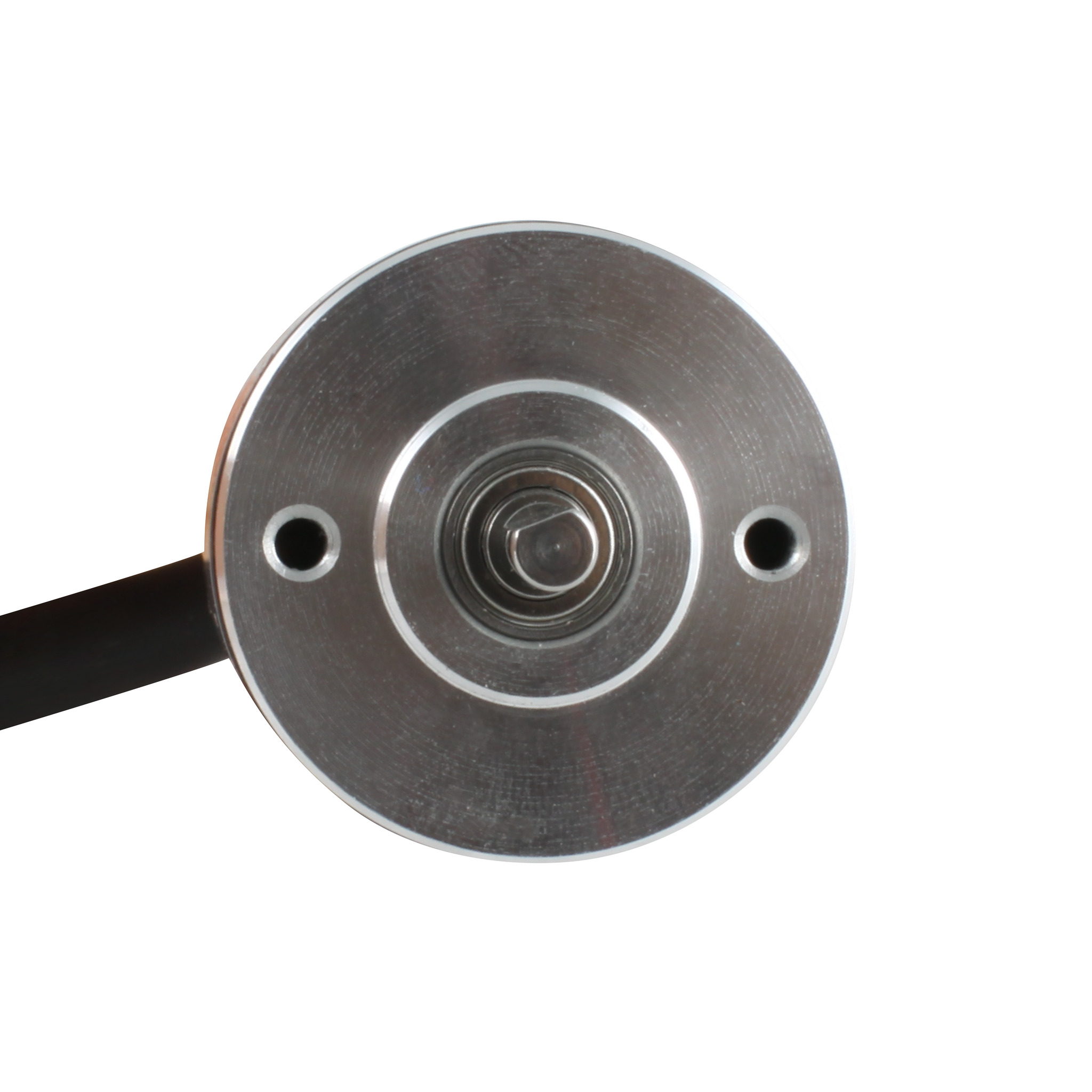

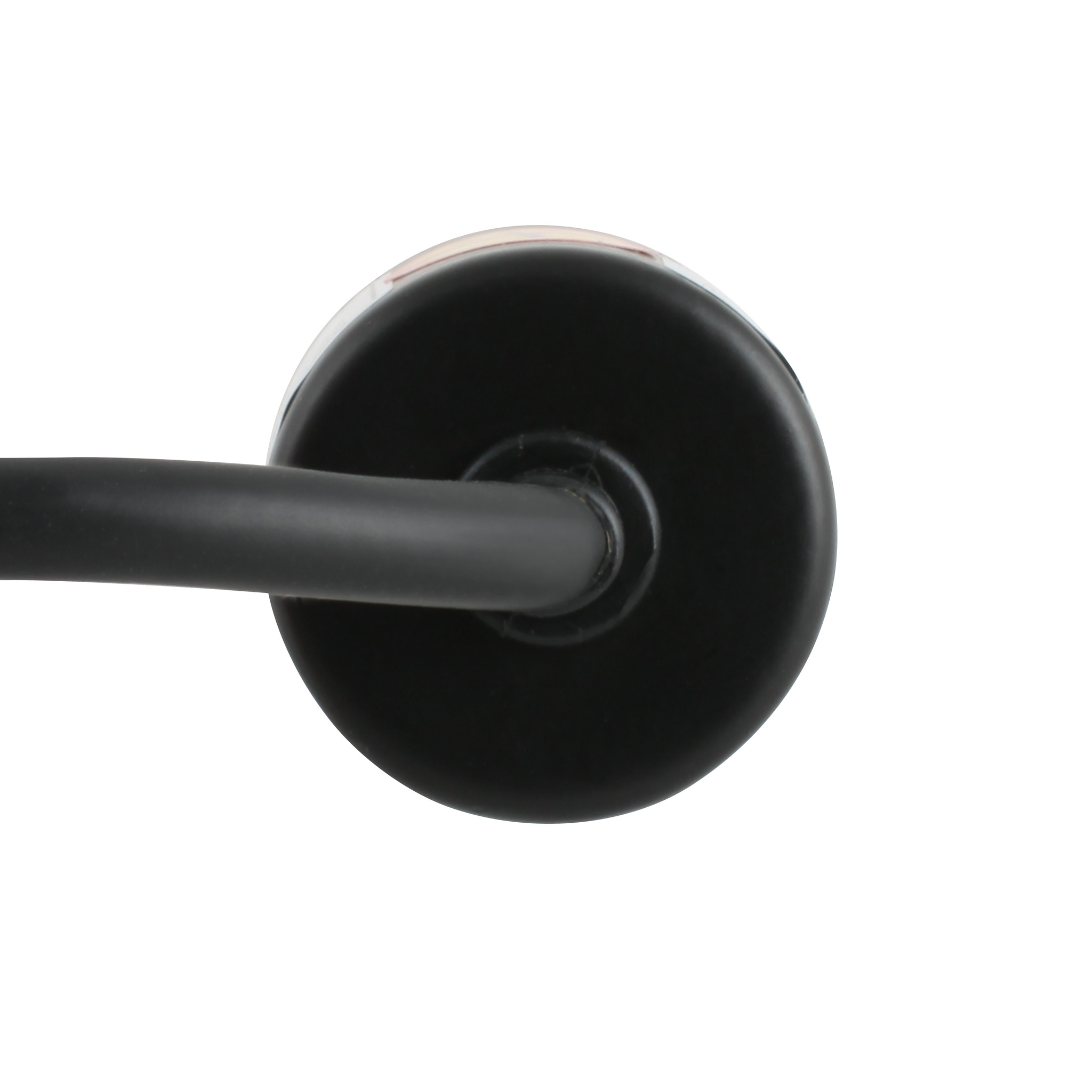

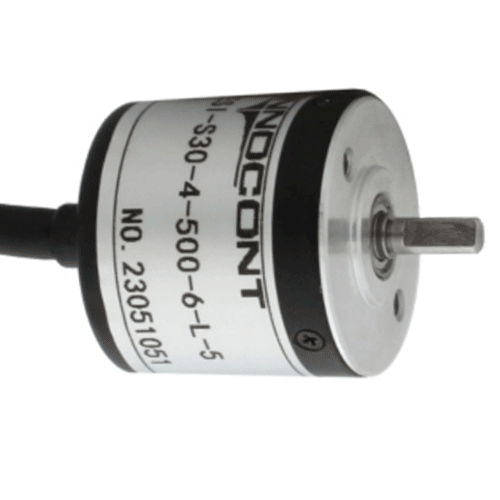

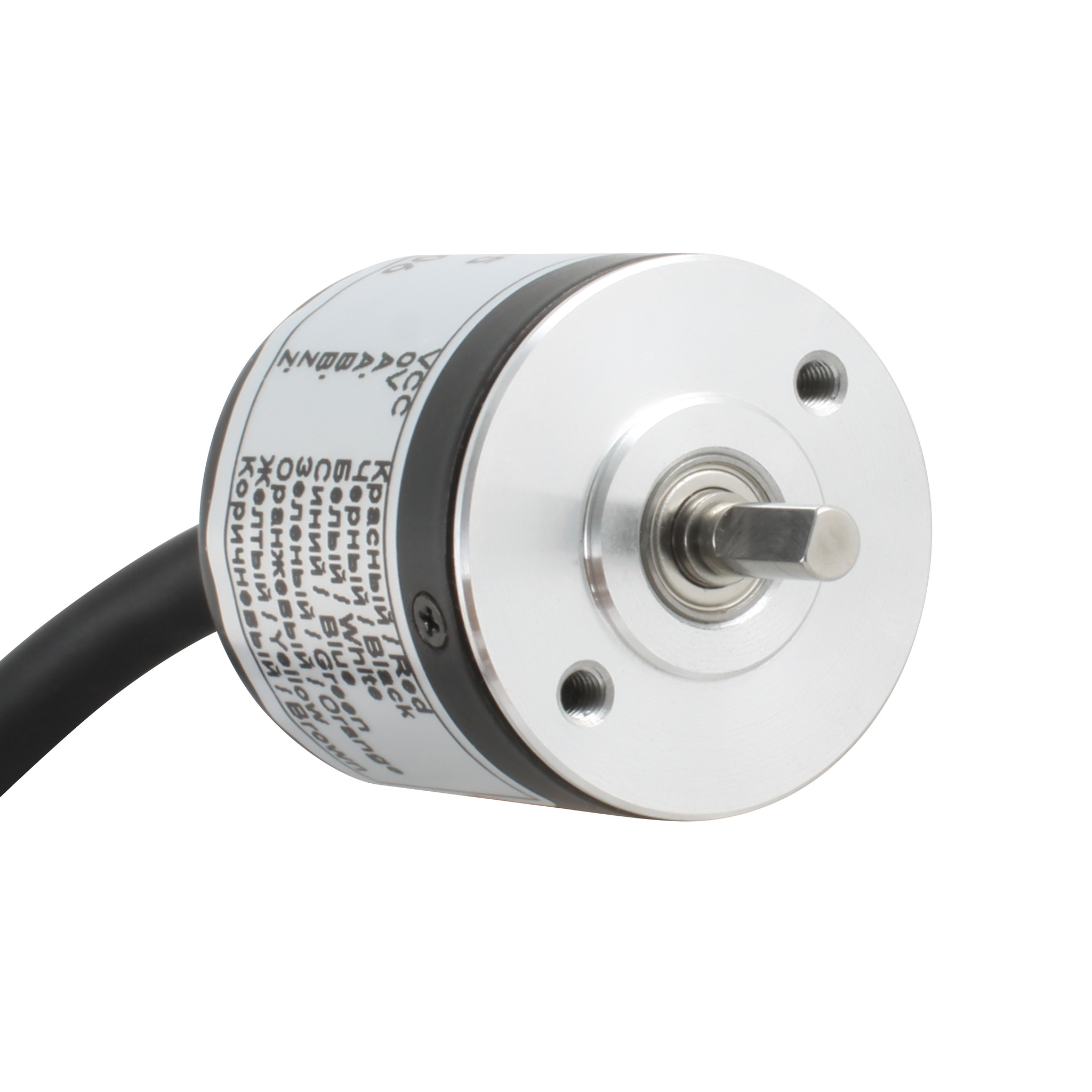

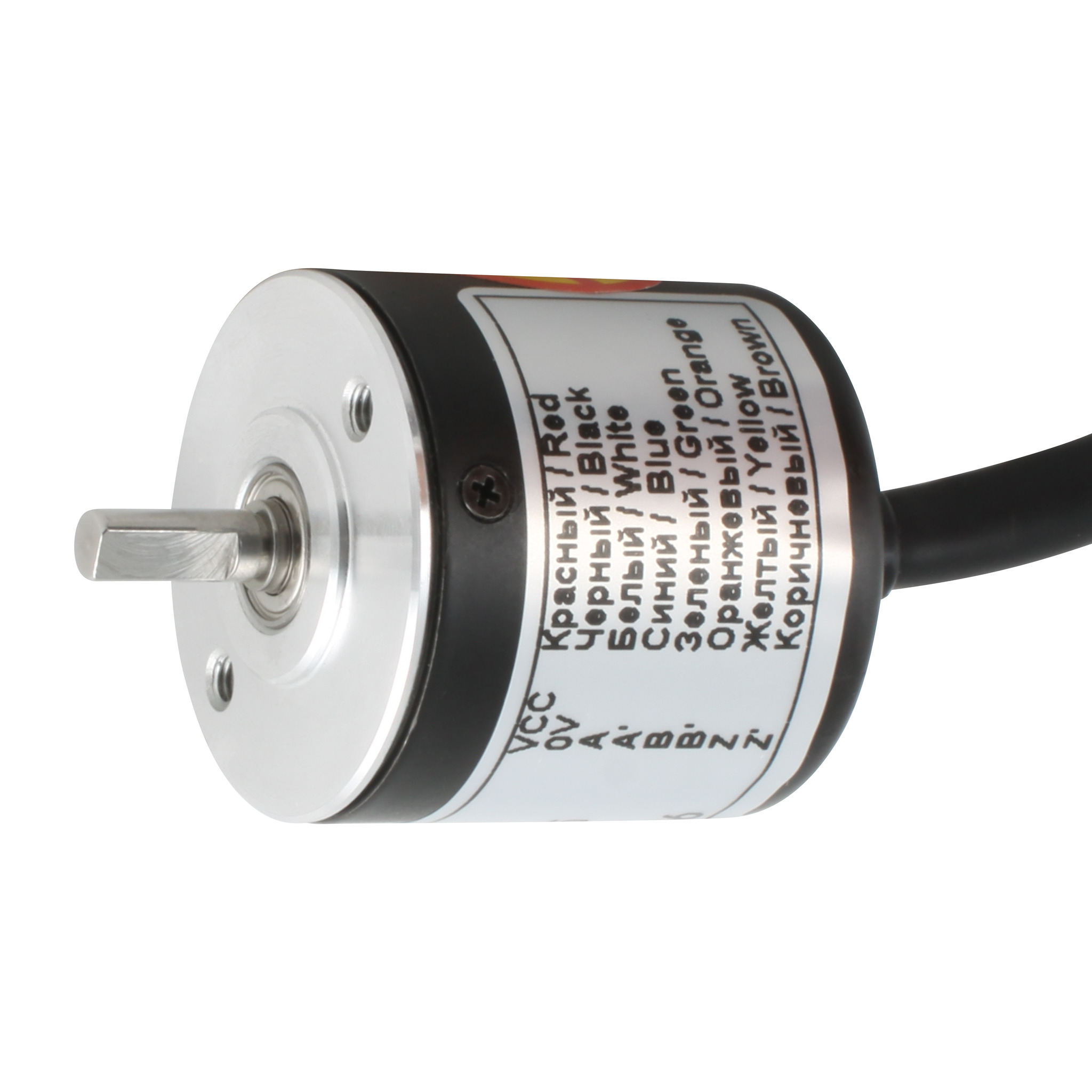

ESI-S30-4-1000-6-L-5
Инкрементальный энкодер INNOCONT D=30мм, выступающий вал 4мм, 1000 имп/об, 5VDC, выход TTL, IP54, -20…+80°C, аксиальный кабель 2м
Инкрементальный энкодер INNOCONTD=30мм, выступающий вал 4мм, 1000 имп/об, 5VDC, выход TTL, IP54, -20…+80°C, аксиальный кабель 2м

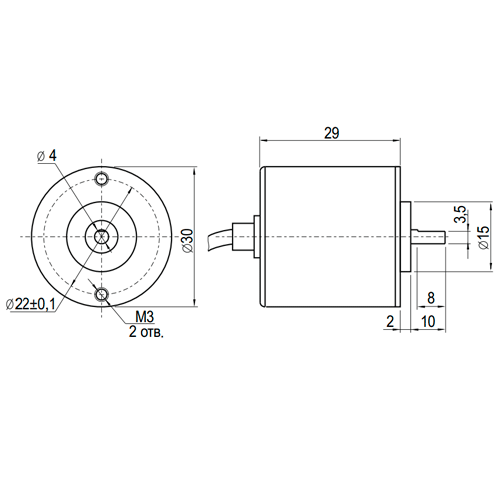

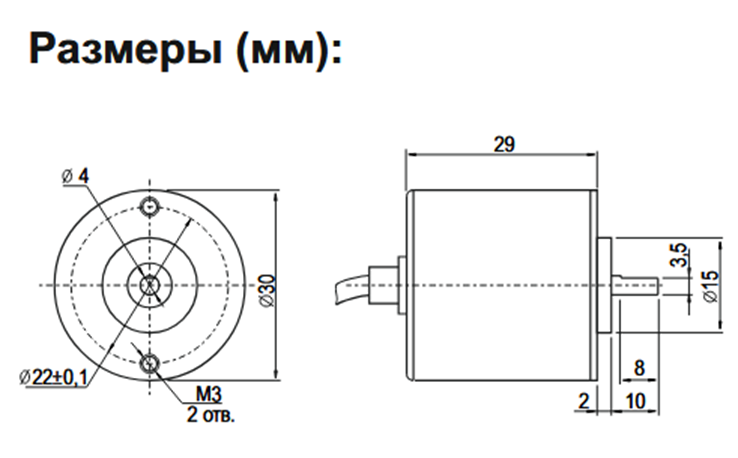

- Стандартный промышленный размер корпуса Ø30 мм
- Прочная конструкция механической и электрической частей
ДЛЯ ЧЕГО ПРИМЕНЯЮТСЯ ИНКРЕМЕНТАЛЬНЫЕ ЭНКОДЕРЫ?
Благодаря своей надежности и доступной цене, эти датчики нашли широкое применение в промышленности и робототехнике:
- Контроль скорости и положения двигателей в станках с ЧПУ, роботах-манипуляторах.
- Синхронизация движения в конвейерных системах и упаковочных машинах.
- Измерение длины материала в полиграфии и текстильной промышленности.
- Системы позиционирования в лифтах и автоматических дверях.
ПРИНЦИП РАБОТЫ
Инкрементальный энкодер INNOCONT серии ESI – устройство, генерирующее сигналы от преобразованных механических движений (угловых или линейных), посредством попадания светового потока от инфракрасного светодиода на оптический диск, вращающийся в совокупности с измеряемым объектом. Оптический диск считывает последовательность импульсов, эквивалентных перемещению вала, и передает эти импульсы во внешнее устройство, например в счетчик импульсов, контроллер или преобразователь частоты.
Энкодер INNOCONT серии ESI, в зависимости от выбранной модели, выдает определенное количество импульсов на оборот (PPR - 100, 200, 360, 500, 1000 или 1024 имп./об.) и оно не может быть изменено пользователем.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Стандартный промышленный размер корпуса Ø30 мм
- Исполнение с выступающим валом или полым валом
- Прочная конструкция механической и электрической частей
- Фиксированное разрешение

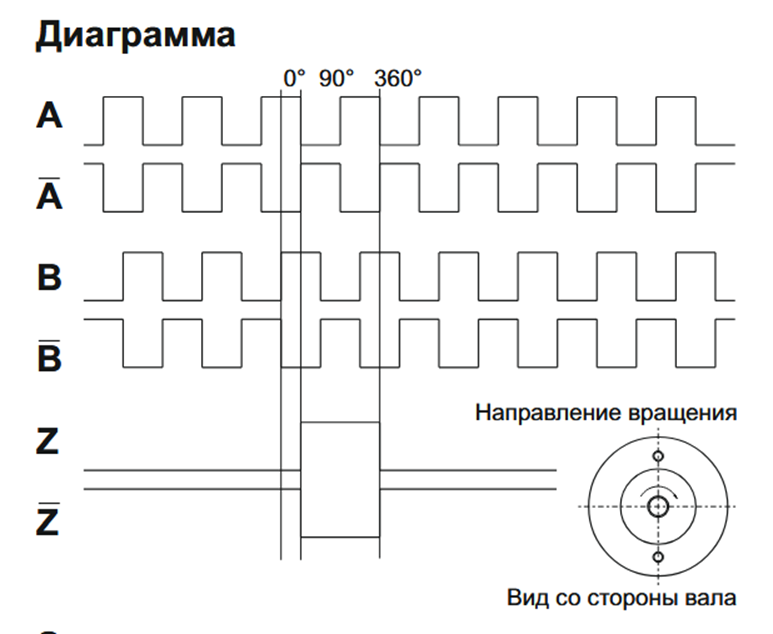

ДИАГРАММА ВЫХОДНОГО СИГНАЛА
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

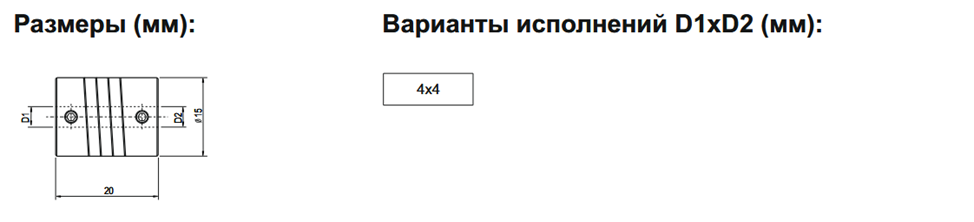

Муфта резная 15 мм – служит для передачи крутящего момента от вала объекта на энкодер. За счет своей конструкции, компенсирует незначительные перекосы, а также имеет минимальный свободный ход. Входит в комплект энкодеров с выступающим валом.
