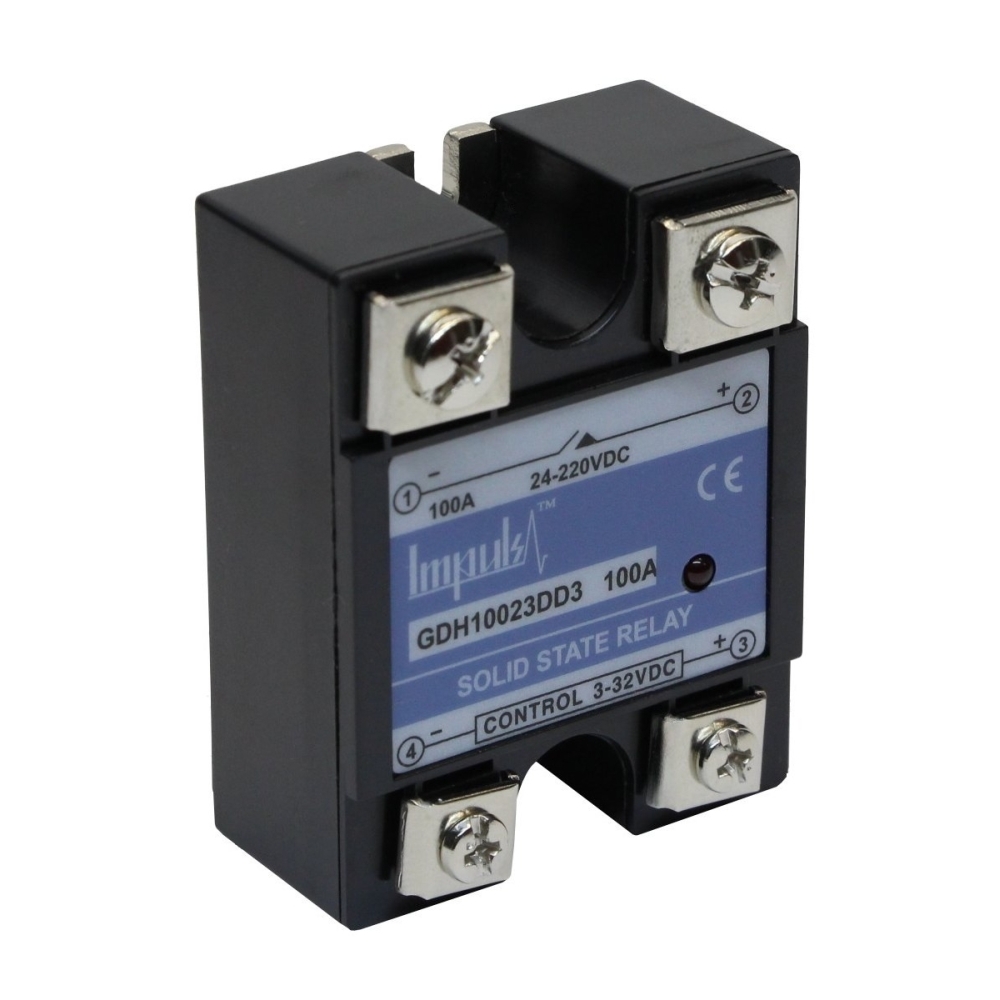

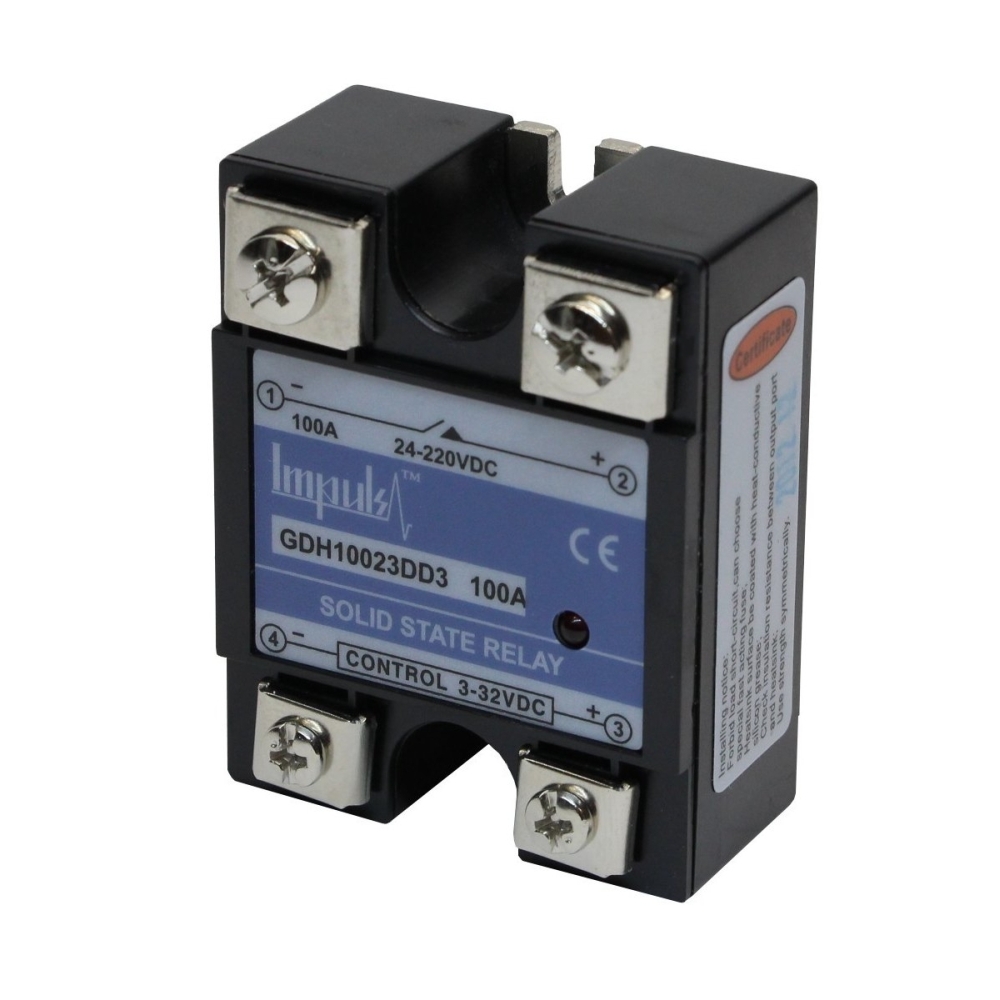

GDH10023DD3

ОСОБЕННОСТИ РЕЛЕ

Коммутируемое напряжение 24...220V DC
Максимальный ток нагрузки 100А
Управляющее напряжение 3...32V DC
Длительный срок службы
Светодиодная индикация входа
Габариты 57,5х44х32мм
Масса ≤135г
Устанавливается на радиатор SSR-3, SSR-310

Вы можете однофазное твердотельное реле GDH10023DD3 купить в нашем офисе за наличные или заказать с доставкой нажав кнопку.

ПРИМЕНЕНИЕ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Твердотельные реле для коммутации постоянного тока GDH10023DD3 с управлением 3...32V DC имеют широкое распространение в различных областях промышленности и в быту. Типичное применение - системы нагрева с ТЭНами. GDH10023DD3 способно коммутировать постоянное напряжение 24...220 Вольт при токе до 100 Ампер. Это твердотельное реле имеет большое тепловыделение и устанавливается на радиатор SSR-3, SSR-310.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	GDH10023DD3
Номинал ниже	GDH8023DD3
Вид	твердотельное реле постоянного тока
Тип коммутации	постоянный однонаправленный ток
Напряжение коммутации	24…220V DC
Сигнал управления	3…32V DC
Ток нагрузки	100A
Потребляемый ток в цепи управления	5…25mA
Падение напряжения в цепи нагрузки	≤1,6V
Ток утечки	≤5mA
Время переключения	≤100мс
Максимальное пиковое напряжение	1000V AC
Напряжение пробоя	2500V AC в теч. 1 минуты
Сопротивление изоляции	500МОм при 500V DC
Индикация срабатывания	светодиодная
Габаритные размеры	57,5х44х32мм
Масса	≤135г
Рабочая температура	-30…+75°C
Относительная влажность	≤95% (без образования конденсата)
Способ монтажа	винтами на поверхность
Коммутируемый ток	100А
Комм. напряжение	24…220V DC
Управл. напряжение	3…32V DC

ГАБАРИТНЫЕ РАЗМЕРЫ

Однофазные твердотельные реле для коммутации цепей постоянного тока

Общая
Вид: однофазное	Тип коммутации: постоянного однонаправленного тока
Напряжение коммутации: 5...220V DC	Ток нагрузки: 100A
Сигнал управления: 3…32V DC	Потребляемый ток в цепи управления: 5…25mA
Падение напряжения в цепи нагрузки: ≤1,6V	Ток утечки: ≤5mA
Время переключения: ≤100мс	Максимальное пиковое напряжение: 1000V AC
Напряжение пробоя: 2500V AC в теч. 1 минуты	Сопротивление изоляции: 500МОм при 500V DC
Индикация срабатывания: светодиодная	Способ монтажа: винтами на поверхность
Габаритные размеры: 57,5х44х32мм	Масса: ≤135г
Рабочая температура: -30…+75°C	Относительная влажность: ≤95% (без образования конденсата)

Общая
Вид:однофазное	Тип коммутации:постоянного однонаправленного тока
Напряжение коммутации:5...220V DC	Ток нагрузки:100A
Сигнал управления:3…32V DC	Потребляемый ток в цепи управления:5…25mA
Падение напряжения в цепи нагрузки:≤1,6V	Ток утечки:≤5mA
Время переключения:≤100мс	Максимальное пиковое напряжение:1000V AC
Напряжение пробоя:2500V AC в теч. 1 минуты	Сопротивление изоляции:500МОм при 500V DC
Индикация срабатывания:светодиодная	Способ монтажа:винтами на поверхность
Габаритные размеры:57,5х44х32мм	Масса:≤135г
Рабочая температура:- 30…+75°C	Относительная влажность:≤95% (без образования конденсата)
