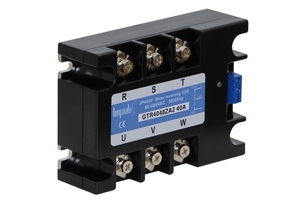

Трехфазные реверсивные реле

ОСОБЕННОСТИ РЕЛЕ

  • Длительный срок службы
  • Управляющее напряжение 10...30V DC
  • Коммутация по 3-м фазам
  • Отсутствие дребезга контактов и искрения при переключениях
  • Высокое сопротивление изоляции между коммутируемой и управляющей цепью
  • Встроенная RC-цепь и защита от одновременного включения
  • Светодиодная индикация направления вращения

РАСШИФРОВКА НОМЕНКЛАТУРЫ

  1. GTR – Вид твердотельного реле
    • GTR – трехфазные реверсивные твердотельные реле (10 – 40А)
    • GTH – трехфазные твердотельные реле (10 – 120А)
  2. 10 – рабочий ток 10А (от 10 до 40А)
  3. 48 – рабочее напряжение 48-480V AC, 38 – 24-380V AC, 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • ZD – управление 10-30V DC (коммутация при переходе через ноль)
    • ZA2 – управление 100-280V AC (коммутация при переходе через ноль)

ВАРИАНТЫ ИСПОЛНЕНИЙ

Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
10A 25A 40A
480V AC "перекл. в 0" 10-30V DC GTR1048ZD GTR2548ZD GTR4048ZD
100-280V AC GTR2548ZA GTR4048ZA
Фото Модель Описание Цена Кол-во Заказать

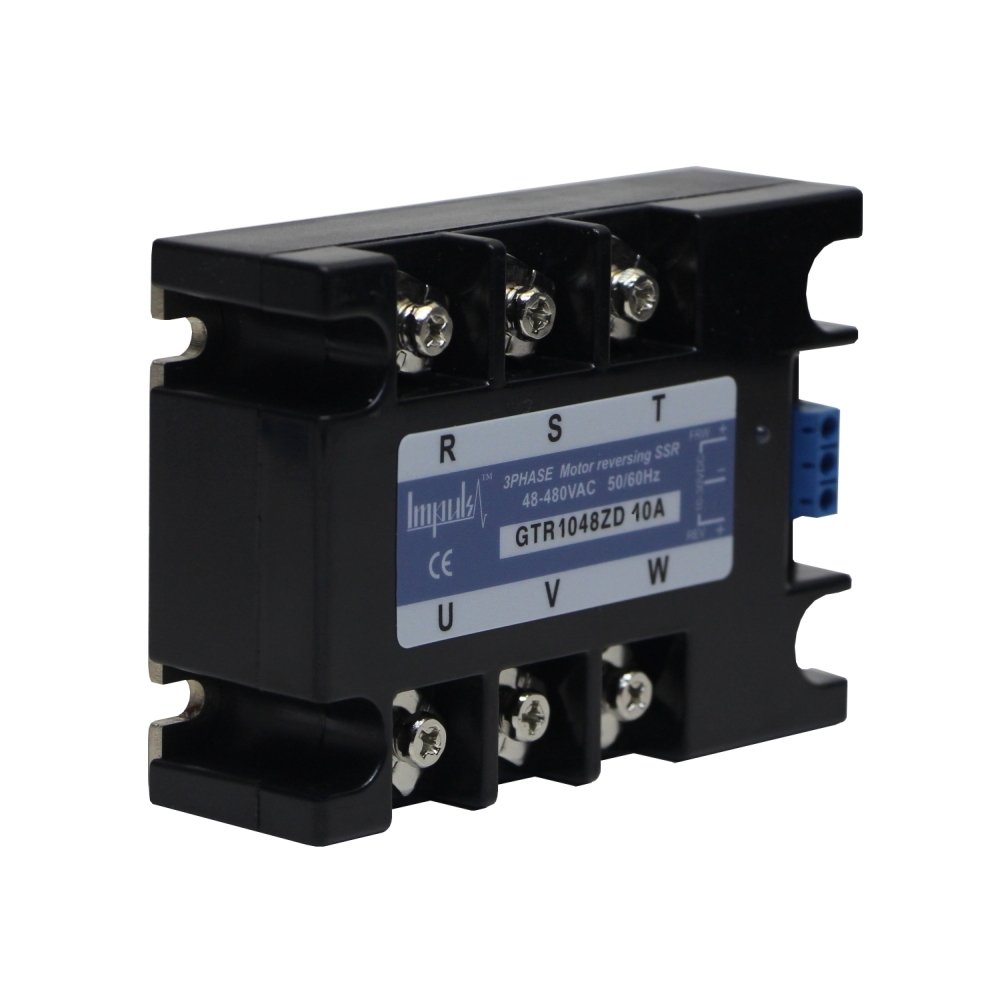

В наличии GTR1048ZD GTR1048ZD
Коммутируемый ток 10А Комм. напряжение 48...480V AC Управл. напряжение 10...30V DC
6 800 ₽

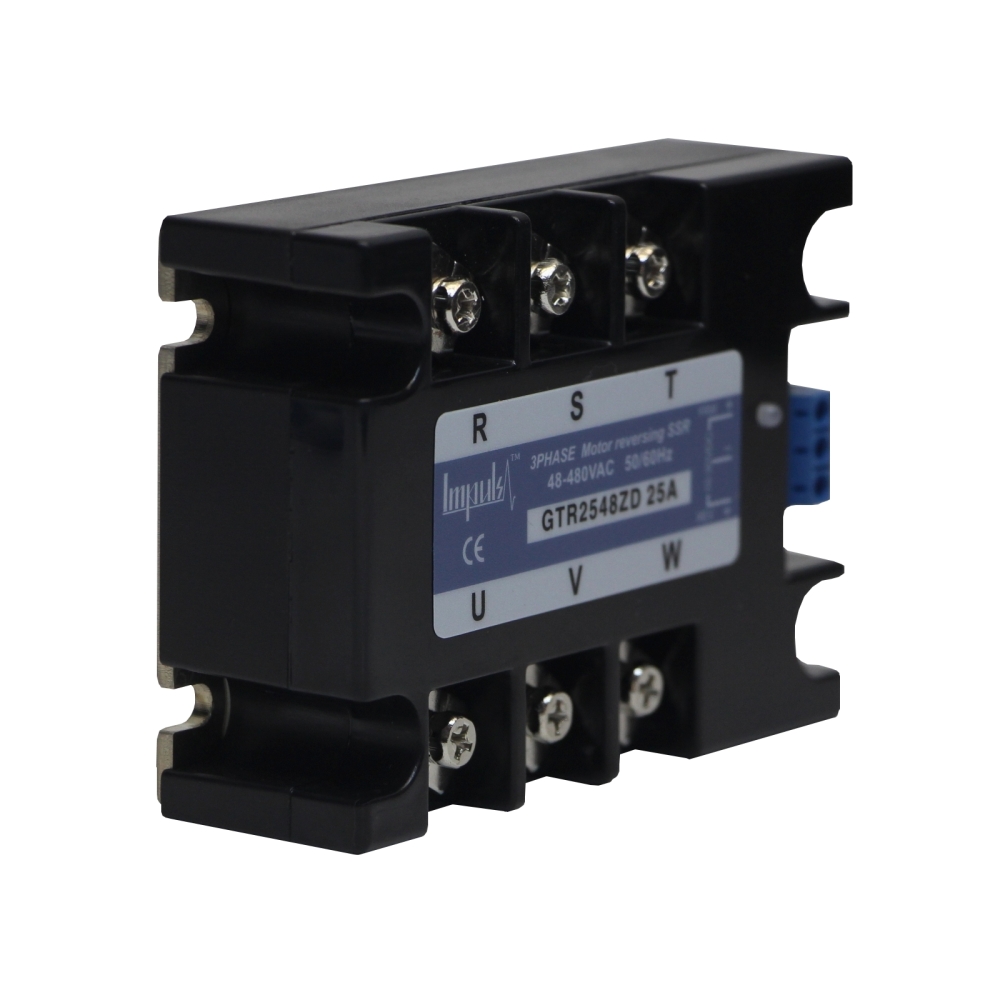

В наличии GTR2548ZD GTR2548ZD
Коммутируемый ток 25А Комм. напряжение 48...480V AC Управл. напряжение 10...30V DC
7 600 ₽

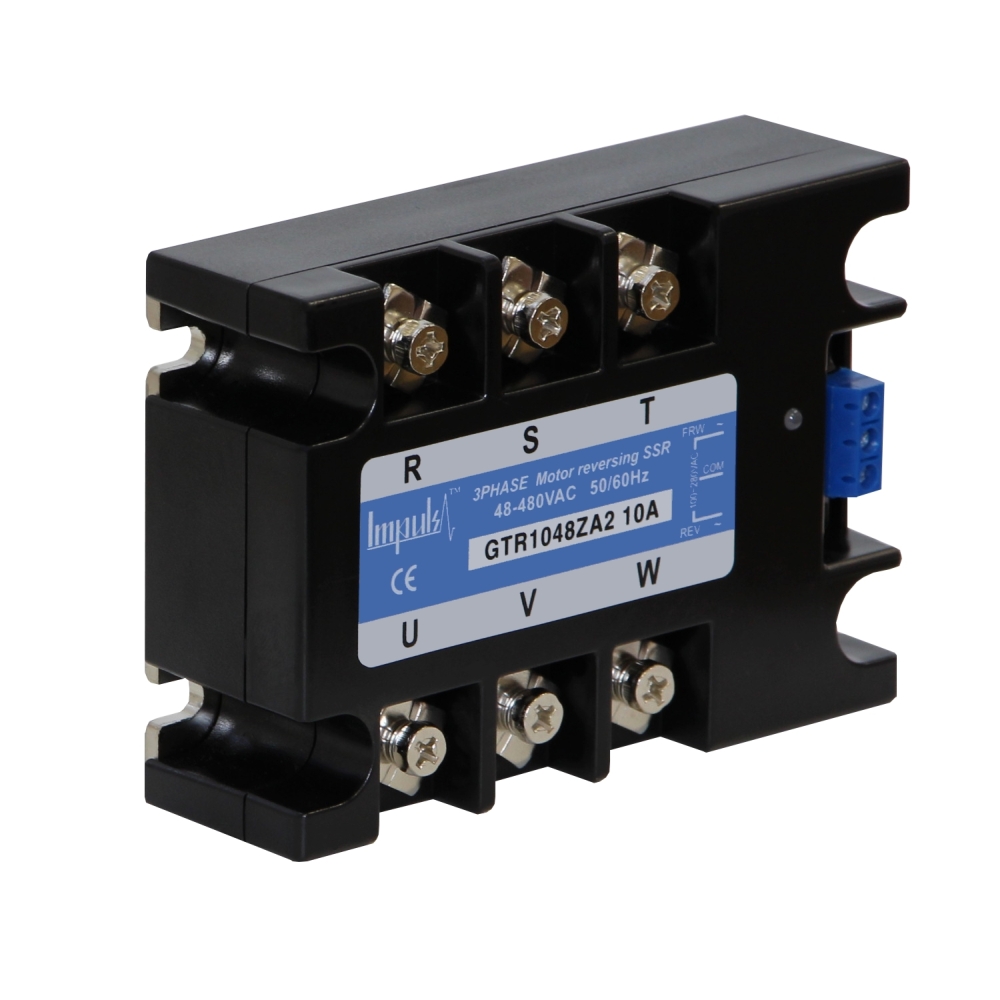

В наличии GTR1048ZA2 GTR1048ZA2
Коммутируемый ток 10А Комм. напряжение 48...480V AC Управл. напряжение 100...280V AC
7 920 ₽

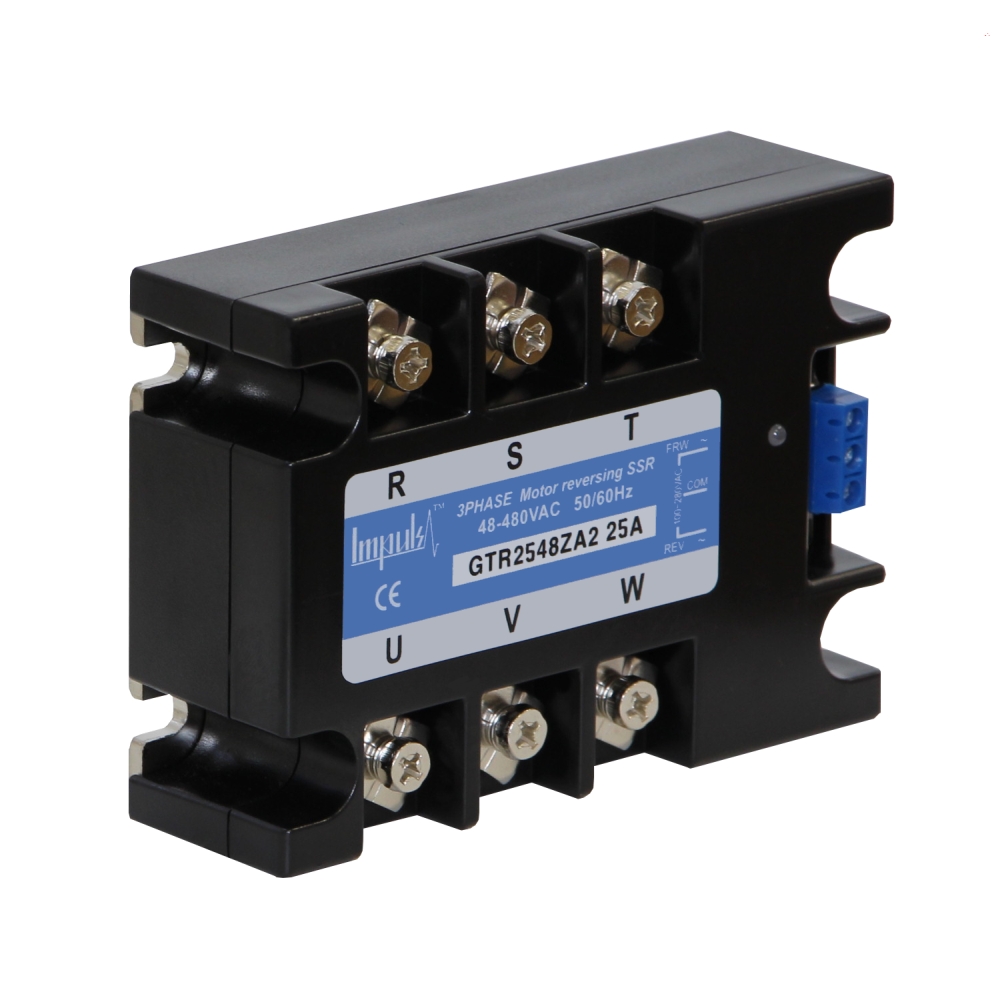

В наличии GTR2548ZA2 GTR2548ZA2
Коммутируемый ток 25А Комм. напряжение 48...480V AC Управл. напряжение 100...280V AC
8 720 ₽
В наличии GTR4048ZD GTR4048ZD
Коммутируемый ток 40А Комм. напряжение 48...480V AC Управл. напряжение 10...30V DC
9 200 ₽

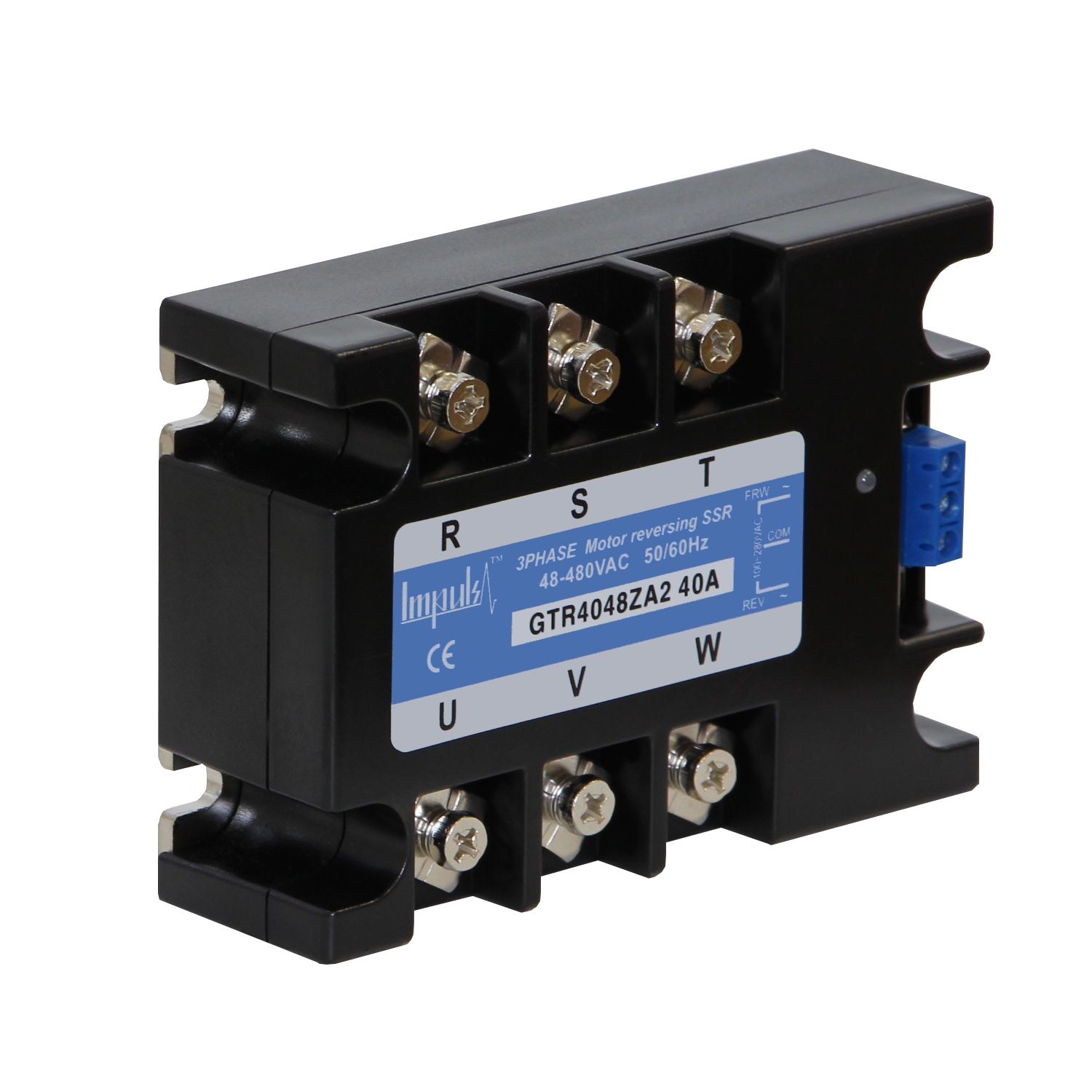

В наличии GTR4048ZA2 GTR4048ZA2
Коммутируемый ток 40А Комм. напряжение 48...480V AC Управл. напряжение 100...280V AC
10 400 ₽

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Модификация твердотельного реле GTRxxxxZD GTRxxxxZA
Коммутируемое напряжение 48-480V AC 47-63Гц
Максимальное пиковое напряжение 1000V AC
Максимальный пиковый ток 10А:100А, 25А:250А, 40А:400А в течении 10мс
Падение напряжения в цепи нагрузки ≤1,6V AC
Ток утечки (выключенное состояние) ≤10mА
Время переключения ½ цикла
Управляющее напряжение 10-30V DC 100-280V AC
Напряжение включения >10V DC >90V AC
Напряжение выключения <9V DC <60V AC
Потребляемый ток в цепи управления ≤30mA ≤10mA
Светодиодная индикация Зеленый -прямое вращение
Красный – обратное вращение
Напряжение пробоя 2500V AC в теч. 1 минуты
Сопротивление изоляции 500МОм при 500V DC
Температура окружающей среды -30…+75°C
Относительная влажность ≤80% (без образования конденсата)
Габаритные размеры 105х74х33мм
Способ монтажа Винтами на монтажную поверхность
Масса ≤450г

Примечание:

  • Реле подбирается с учетом пускового тока двигателя
  • Для эффективного отвода тепла обязательно использовать радиаторы (и возможно вентилятор).
  • Не переключайте реверс до полной остановки двигателя!
  • Для изменения направления вращения используйте 3-позиционный переключатель с фиксацией в среднем положении (стоп)



СХЕМЫ ПОДКЛЮЧЕНИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

СХЕМЫ ПОДКЛЮЧЕНИЯ

Схема подключения Таблица коммутации



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ

Трехфазные реверсивные реле Трехфазные реверсивные реле
