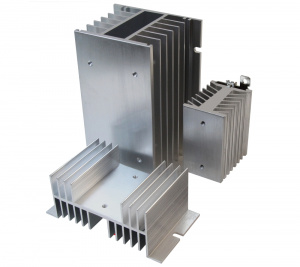

РАДИАТОРЫ ОХЛАЖДЕНИЯ ДЛЯ ТВЕРДОТЕЛЬНЫХ РЕЛЕ

Радиаторы охлаждения предназначены для отвода тепла выделяемого при работе полупроводниковых приборов, в данном случае твердотельных реле.

Радиаторы охлаждения необходимо использовать при постоянной нагрузке более 5А. В противном случае возможен выход из строя твердотельного реле из-за перегрева. Заявленный номинальный ток реле способно коммутировать при температуре не более 40ºС. При увеличении температуры реле снижается его пропускная способность из расчета 20-25% на каждые 10ºС. При температуре ≈80ºС его пропускная способность по току сводится к нулю и как следствие выход из строя. Чтобы избежать перегрева реле, его необходимо устанавливать на радиатор охлаждения.

При подборе радиатора следует учитывать факторы влияющие на охлаждение, такие как: место установки, температура окружающей среды, циркуляция воздушных потоков, нагрузка на ТР. В некоторых случаях для более эффективного охлаждения (высокая температура воздуха, монтаж в закрытом шкафу и пр.) нужно применять радиатор большего размера и устанавливать вентилятор для принудительного отвода тепла.

Радиаторы надо устанавливать с вертикальным расположением ребер так, чтобы ничего не мешало естественной циркуляции воздуха вдоль радиатора. Использование теплопроводящей пасты улучшает теплопередачу от реле на радиатор, но при условии, что она нанесена очень тонким слоем (десятки микрон) для заполнения трещин и воздушных зазоров (теплопроводность металл-металл гораздо выше, чем теплопроводность металл-термопаста-металл).

ВЫБОР РАДИАТОРА ДЛЯ ТВЕРДОТЕЛЬНОГО РЕЛЕ
