Однофазные в корпусе промышленного исполнения

ОСОБЕННОСТИ РЕЛЕ

  • Низкий уровень электромагнитных помех
  • Управляющее напряжение 3...32V DC, 70...280V AC
  • Высокий диапазон коммутационных токов
  • Отсутствие дребезга контактов и искрения при переключениях
  • Отсутствие акустического шума
  • Низкое энергопотребление
  • Высокое быстродействие

РАСШИФРОВКА НОМЕНКЛАТУРЫ

Реле в корпусе промышленного исполнения
  1. GDM – Вид твердотельного реле
    • GDM – однофазные твердотельные реле в корпусе промышленного исполнения (100 – 500А)
    • GDH – однофазное твердотельное реле (10 – 120А)
  2. 150 – рабочий ток 150А (от 100 до 500А)
  3. 48 – рабочее напряжение 48-480V AC
    • 38 – 24-380V AC
    • 23 – 5-220V DC
  4. ZD3 – тип управляющего сигнала (способ коммутации)
    • ZD3 – управление 5-32V DC (коммутация при переходе через ноль)
    • ZA2 – управление 70-280V AC (коммутация при переходе через ноль)

ВАРИАНТЫ ИСПОЛНЕНИЙ

Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
100A 120A 150A 200A
480V AC "перекл. в 0" 3-32V DC GDM10048ZD3 GDM12048ZD3 GDM15048ZD3 GDM20048ZD3
80-280V AC GDM10048ZA2 GDM12048ZA2 GDM15048ZA2 GDM20048ZA2
Выходное напряжение Управляющее напряжение Номинальный коммутируемый ток
250A 290A 400A 500A
480V AC "перекл. в 0" 3-32V DC GDM25048ZD3 GDM29048ZD3 GDM40048ZD3 GDM50048ZD3
80-280V AC GDM25048ZA2 GDM29048ZA2 GDM40048ZA2 GDM50048ZA2
Фото Модель Описание Цена Кол-во Заказать
В наличии GDM10048ZD3 GDM10048ZD3
Коммутируемый ток 100А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
3 120 ₽
В наличии GDM10048ZA2 GDM10048ZA2
Коммутируемый ток 100А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
3 200 ₽
В наличии GDM12048ZD3 GDM12048ZD3
Коммутируемый ток 120А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
3 360 ₽
В наличии GDM12048ZA2 GDM12048ZA2
Коммутируемый ток 120А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
3 440 ₽
В наличии GDM15048ZD3 GDM15048ZD3
Коммутируемый ток 150А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
4 240 ₽
В наличии GDM15048ZA2 GDM15048ZA2
Коммутируемый ток 150А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
4 320 ₽
В наличии GDM20048ZD3 GDM20048ZD3
Коммутируемый ток 200А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
4 720 ₽
В наличии GDM20048ZA2 GDM20048ZA2
Коммутируемый ток 200А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
4 800 ₽
В наличии GDM25048ZD3 GDM25048ZD3
Коммутируемый ток 250А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
5 760 ₽
В наличии GDM25048ZA2 GDM25048ZA2
Коммутируемый ток 250А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
5 840 ₽

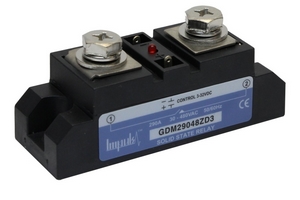

В наличии GDM29048ZD3 GDM29048ZD3
Коммутируемый ток 290А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
6 000 ₽
В наличии GDM29048ZA2 GDM29048ZA2
Коммутируемый ток 290А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
6 080 ₽
В наличии GDM40048ZD3 GDM40048ZD3
Коммутируемый ток 400А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
11 840 ₽
В наличии GDM40048ZA2 GDM40048ZA2
Коммутируемый ток 400А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
12 000 ₽
В наличии GDM50048ZD3 GDM50048ZD3
Коммутируемый ток 500А Комм. напряжение 24...480V AC Управл. напряжение 4...32V DC
15 840 ₽
В наличии GDM50048ZA2 GDM50048ZA2
Коммутируемый ток 500А Комм. напряжение 24...480V AC Управл. напряжение 70...280V AC
16 000 ₽

ХАРАКТЕРИСТИКИ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Модификация твердотельного реле GDMxxxxxZD3 GDMxxxxxZA2
Коммутируемое напряжение 24-480V AC
Управляющее напряжение 3-32V DC 80-280V AC
Потребляемый ток в цепи управления 3-25mA ≤12mA
Максимальное пиковое напряжение 800V AC
Падение напряжения в цепи нагрузки ≤1,5V AC
Ток утечки (выключенное состояние) ≤10mА
Время переключения ≤10мс
Индикация включения есть
Напряжение пробоя 2500V AC в теч. 1 минуты
Сопротивление изоляции 500МОм при 500V DC
Температура окружающей среды -20…+75°C
Относительная влажность ≤95% (без образования конденсата)
Габаритные размеры 94х25х38мм (100А, 120А)
94х34х38мм (150-290А)
115х53х53мм (400А, 500А)
Способ монтажа Винтами на монтажную поверхность
Масса 100А, 120А - 130г
150-290А - 215г
400А, 500А - 910г



СХЕМЫ ПОДКЛЮЧЕНИЯ И ГАБАРИТНЫЕ РАЗМЕРЫ

СХЕМЫ ПОДКЛЮЧЕНИЯ

GDHxxxxxZD3

Схема подключения реле в корпусе промышленного исполнения

GDHxxxxxZA2

Схема подключения реле в корпусе промышленного исполнения



ВНЕШНИЙ ВИД И ГАБАРИТНЫЕ РАЗМЕРЫ

Корпус 100-120 Ампер для ZD3

Реле 120 Ампер в корпусе промышленного исполнения Реле в корпусе промышленного исполнения

Корпус 100-300 Ампер для ZA2, 150-300 Ампер для ZD3

Реле 290 Ампер в корпусе промышленного исполнения Реле в корпусе промышленного исполнения

Корпус 400, 500 Ампер

Реле 500 Ампер в корпусе промышленного исполнения Реле в корпусе промышленного исполнения
