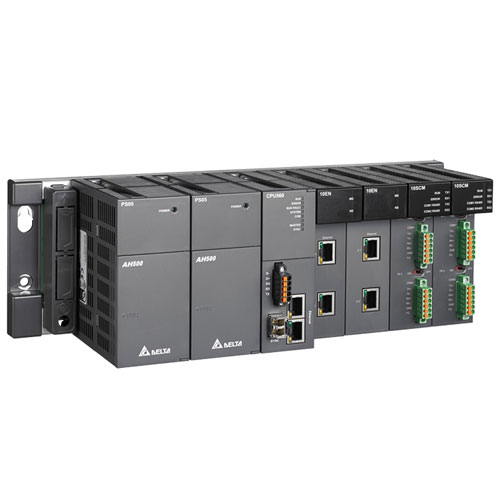

AHCPU560-EN2

Резервируемое ЦПУ, 1M шагов, 8 шасси расширения, микро SD, LAN, RS232, RS485, мини USB, optic port

Резервируемые контроллеры серии AH500

• Высокая скорость выполнения программы: 50К шагов за 1 мс (LD+MOV); LD: 20 нс, MOV: 0.1 мкс, FLOAT: 1.1 мкс, Arithmetic: 0.7 мкс
• Емкость памяти программы – до 1М шагов (1.5Мб)
• Регистры данных – до 256К слов, буферные регистры данных — до 256К слов
• Количество функциональных блоков до 4096 ед.
• Время переключения между ЦПУ – 20 мс
• Автоматизированный обмен данными с периферийными устройствами
• Поддерживает 5 языков программирования стандарта МЭК 61131-3: LD, FBD, SFC, IL, ST.

Полное резервирование

• «Горячее» резервирование ЦПУ
• Резервирование питания
• Дублирование кабелей к удалённым шасси ввода-вывода
• Поддержка технологии кольцевого интерфейса Device Ring на основе протокола Ethernet/IP
• «Горячая» замена модулей ввода-вывода

Конфигуратор резервированной системы

Подбор аппаратной части

• Базовые шасси на 4/6/8 слотов
• Удалённые шасси для модулей ввода-вывода на 6/8 слотов

Резервированная система

Современная среда разработки “ISPSoft”

ISPSoft представляет собой интегрированную систему с графическим интерфейсом для контроля процесса программирования, аппаратной конфигурации и конфигурации сети. Для удобства программирования ISPSoft, при работе с серией AH, поддерживает 5 графических языков: лестничная диаграмма (LD), непрерывные функциональные схемы (CFC), последовательные функциональные схемы (SFC), язык структурированного текста (ST) и список инструкций (IL).

• Объявление глобальных и локальных переменных; Деление проекта на модули (POU); Пользовательские функциональные блоки; Пользовательские типы данных (Структуры); Менеджер задач; ОН-ЛАЙН правка программы; Режим отладки DEBUG
• EIP Builder: программа-конфигуратор для работы с протоколом Ethernet/IP
• Функциональные блоки: Повторяющие процедуры можно закрыть в функциональные блоки (до 32-х уровней вложенности)
