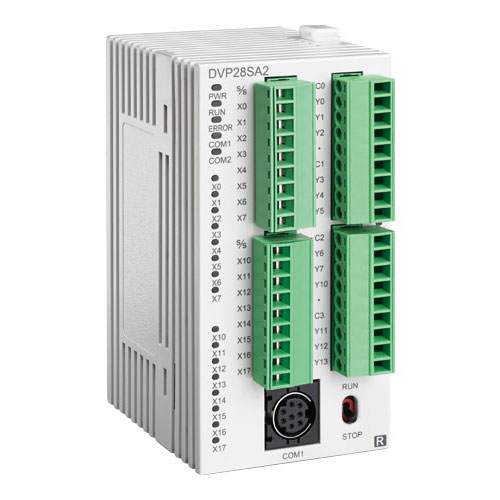

DVP-SA2

ХАРАКТЕРИСТИКИ ПРОГРАММИРУЕМЫХ КОНТРОЛЛЕРОВ DELTA ELECTRONICS DVP-SA2

2-е поколение компактных ПЛК с расширенными возможностями

Компактный ПЛК с возможностью управления движением
Поддержка двухосевой линейной/дуговой интерполяции
Увеличенный объем памяти
Поддержка сетевого протокола PLC-Link (макс. скорость: 912 кб/с)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

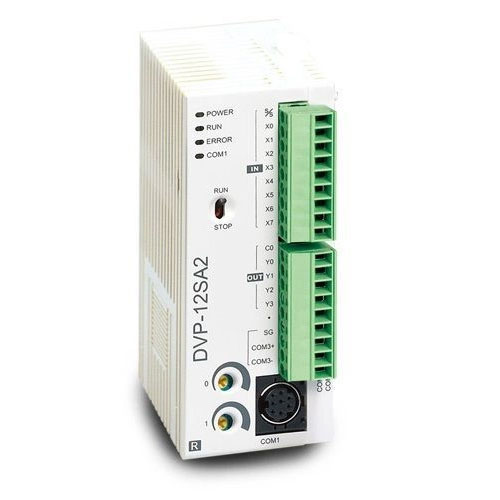

• ЦПУ: 12 входов/выходов (8DI/4DO)
• Расширение до 480 входов/выходов (2 шины расширения)
• Память: программа - 16k шагов, регистры - 10k слов
• Время обработки 1 инструкции: базовая - 0,35...1мкс; прикладная (MOV) - 3,4 мкс
• Три встроенных коммуникационных порта: 1*RS-232 и 2*RS-485 (Modbus ASCII/RTU). Могут работать в режимах ведущего и ведомого.
• 4 высокоскоростных импульсных выхода : 2 по 100кГц и 2 по 10кГц.
• 8 каналов высокоскоростного счета и внешних прерываний: 3 по 100кГц и 5 по 10кц, 1 АВ-фазный вход 50Кгц.

Подключение до 8 специальных модулей:

Модули аналогового ввода/вывода, температурные, модуль DIP-переключателей, коммуникационные (Profibus/deviceNet), модуль позиционирования

Для задач регулирования/поддержания какого-либо физического параметра, например, температуры можно использовать универсальные модули аналоговых входов-регуляторы DVP02TUx-S, которые при своей работе не задействуют ресурсы ЦПУ базового модуля, что увеличивает быстродействие системы в целом.

Модули аналоговых входов-регуляторы DVP02TUx-S имеют встроенный ПИД-регулятор, не требуют дополнительных входов/выходов и могут обмениваться информацией с базовым модулем контроллера по его внутренней шине

ОБЛАСТИ ПРИМЕНЕНИЯ ПРОГРАММИРУЕМЫХ КОНТРОЛЛЕРОВ DELTA ELECTRONICS DVP-SA2

ОСНОВНЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

• Печатные машины
• Красильные установки
• Наполнители контейнеров (для лекарств)
• Рабочая станция управления производственной линией (PLC EASY LINK)

ДОКУМЕНТАЦИЯ

• Программируемые контроллеры серий DVP / AX-3 / AS, панели оператора серий DOP, TP
• ISPSoft v3.23 (ПО для контроллеров AS/AH/DVP. Совместимо с Windows® XP/Vista/7 (32-bit/64-bit)/8/10(64-bit)
• COMMGR v.1.15 - integrated communication management software (Windows® XP/7(32-bit/64-bit)/8/10 (64-bit)
• Старая среда программирования WPLSoft v2.53 для контроллеров DVP (рекомендуется переходить на ISPSoft)
• Примеры программ для контроллеров DVP
• Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP"
• Инструкция по совместному использованию симуляторов панелей оператора Delta DOP-100 и контроллеров Delta AS/DVP/AH
• Сертификат соответствия EAC на ПЛК серий AS/AH/DVP 24В (2020-2025)
• Примеры программ для ПЛК DVP и панелей оператора DOP-100
• Руководство по программированию DVP-ES2/EX2/SS2/SA2/SX2/SE & TP04P
• Каталог по ПЛК Delta
• Каталог "Программируемые контроллеры серий DVP/AH/AS и панели оператора DOP/TP
• Свидетельство об утверждении типа средств измерения DVP
• Сертификат соответствия EAC на ПЛК серий AS/AH/DVP (2019-2024)
• Пример, который показывает как использовать модули DVP-TU в качестве обычного модуля расширения к контроллеру DVP (т.е. не как термоконтроллер)
• Инструкция по программированию контроллеров DVP [Внимание! Версия 2013 г., сверяйтесь с последней версией на англ. языке]
• DVP-28SA2 - краткая инструкция
• Руководство по эксплуатации контроллеров DVP: Программирование
• Руководство пользователя для DVP-SA2
• Руководство по выбору кабелей Delta
• Примеры программ для контроллеров DVP
• Видео-уроки по программированию ПЛК Delta DVP с помощью ISPSoft
• Сравнение и основные особенности DVP-SA2/SS2/SX2, DVP-PM/MC
