Шкаф управления канализационными насосами ЩУН КНС НКУ-ЭТ-1-03-045-УХЛ1
Шкаф управления канализационными насосами.
Шкаф управления насосами КНС с устройствами плавного пуска (УПП) — это промышленное автоматизированное решение для управления насосной станцией канализационного или дренажного назначения, предназначенное для работы в условиях уличной эксплуатации. Система обеспечивает надёжное, энергоэффективное и безопасное управление двумя насосами (1 рабочий + 1 резервный) на основе сигналов от четырёх поплавковых датчиков уровня, с автоматическим чередованием работы агрегатов, защитой от сухого хода, аварийным переключением и удалённой сигнализацией по GSM. Шкаф оснащён резервным источником питания (ИБП с аккумуляторами) и соответствует требованиям эксплуатации в условиях открытого воздуха.
Техническое описание
Назначение
Шкаф управления предназначен для автоматического контроля уровня жидкости в приёмных камерах, коллекторах или дренажных системах и последовательного запуска насосов в соответствии с заданными уровнями. Обеспечивает:
- Защиту насосов от сухого хода;
- Чередование работы основного и резервного насосов для равномерного износа;
- Автоматическое переключение на резервный насос при отказе основного;
- Принудительный запуск обоих насосов при критическом уровне (перелив);
- Своевременную передачу аварийных сигналов по GSM;
- Непрерывную работу контроллера при отключении основного питания за счёт встроенного ИБП.

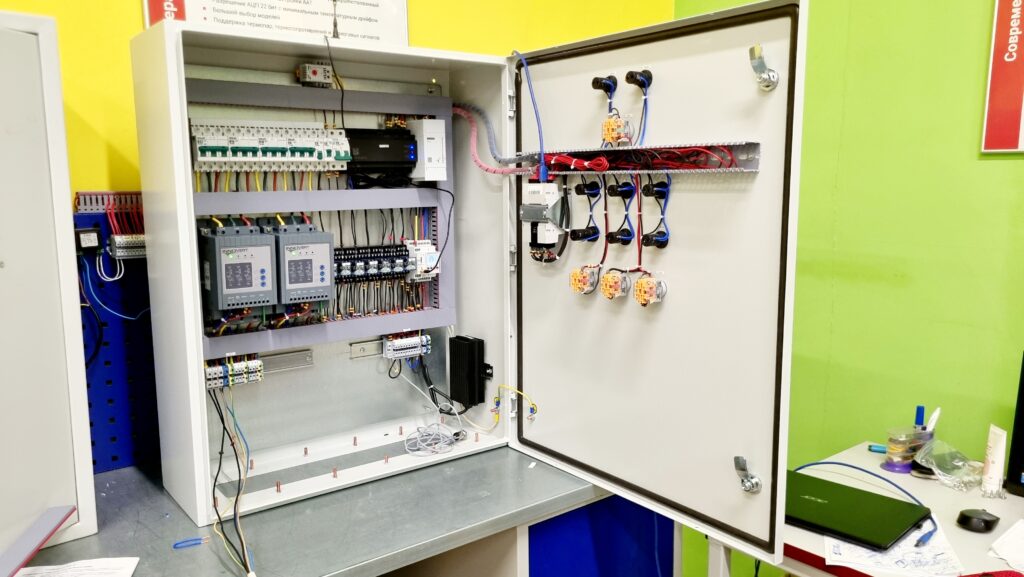

Шкаф уличного исполнения (IP55) предназначен для установки на открытом воздухе — в котлованах, на площадках насосных станций, вблизи канализационных колодцев.

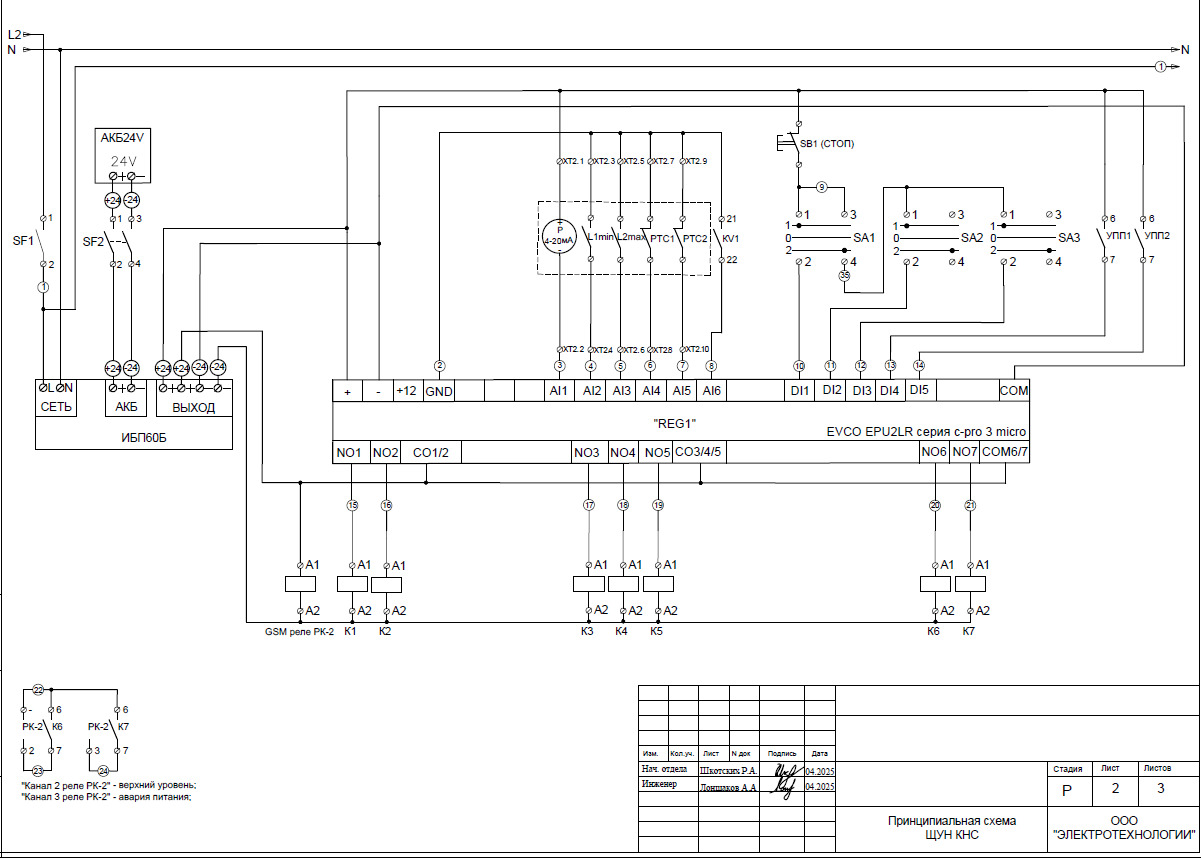

Основные функции
-Управление по уровням. Логика работы: — Уровень 1 (низкий) — все насосы остановлены (защита от сухого хода) — Уровень 2 (запуск) — включается рабочий насос (первый по наработке) — Уровень 3 (авария) — отключается рабочий насос, включается резервный, формируется сигнал «Авария: отказ насоса» — Уровень 4 (перелив) — включаются оба насоса одновременно, формируется сигнал «Перелив».
-Чередование насосов. Контроллер отслеживает время наработки каждого насоса. При каждом запуске на Уровне 2 — включается насос с меньшей наработкой. После успешного цикла — время наработки обновляется.
-Автоматическая передача сигналов по GSM. При срабатывании датчиков отправляются SMS с текстом: 1. «Сухой ход» — при уровне 1 2. «Перелив» — при уровне 4 3. «Отсутствие питания» — при отключении 380 В (даже при работе от ИБП) — Сигналы отправляются на заданные номера операторов, диспетчеров, технических служб
-Резервное питание (ИБП). При отключении 380 В — шкаф переходит на 24 В DC от аккумуляторов. Контроллер, и GSM-модуль продолжают работать — обеспечивается передача аварийных сигналов даже при полном отключении сети.
-Диагностика и логирование. Автоматическое сохранение: — время включения/отключения насосов — срабатывание датчиков уровня — переключение насосов — аварии (сухой ход, перелив, отсутствие питания) — время работы ИБП. Логи хранятся в памяти и могут быть экспортированы через USB или Ethernet (опционально).
-Защита от перегрузок. Тепловые реле и УПП предотвращают перегрев двигателей. При превышении тока — насос отключается, формируется аварийный сигнал.
-Ручной режим. Кнопки «Пуск», «Стоп», «Тест» на панели — для обслуживания, проверки и ручного запуска насосов.
Технические характеристики системы
-Количество насосов. 2 (1 рабочий + 1 резервный)
-Мощность насосов. 11 кВт каждый

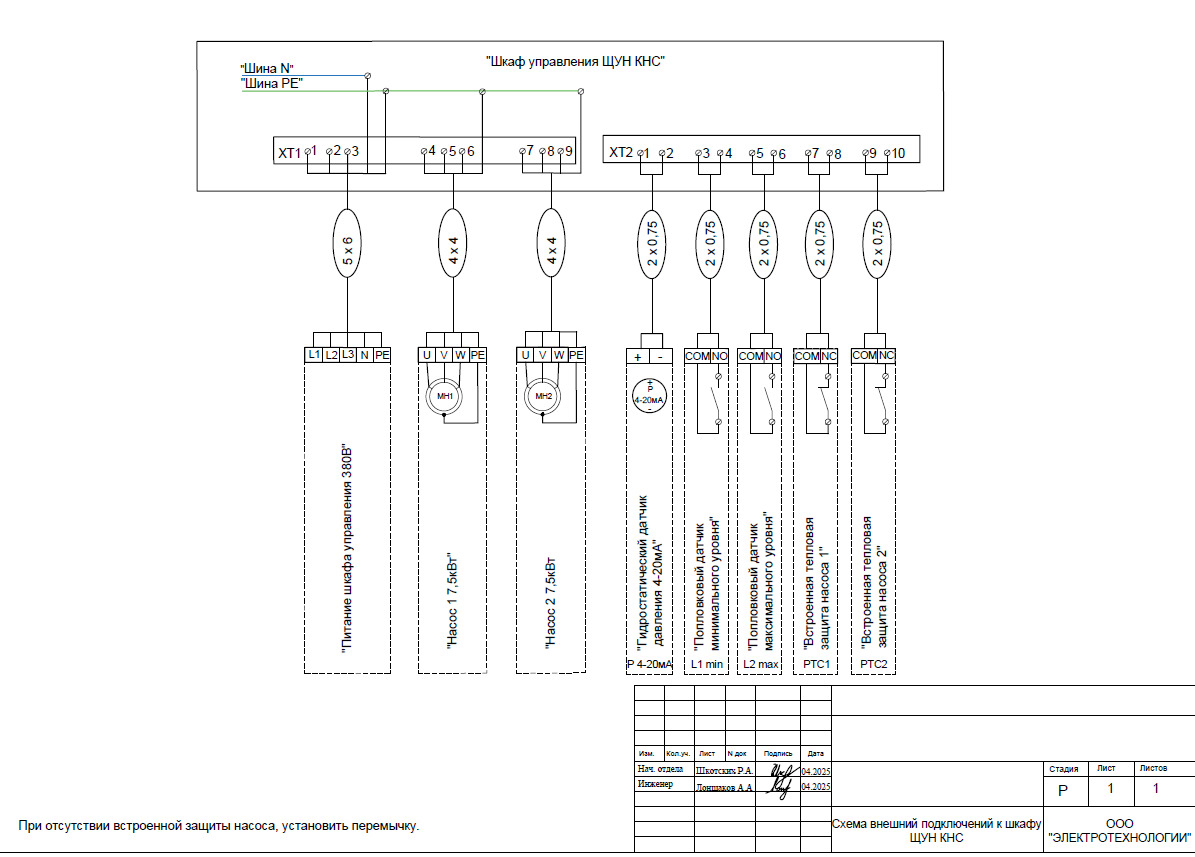

-Количество датчиков уровня. 4 поплавковых (сухие контакты).
-Напряжение питания. 380 В ±10%, 50 Гц, 3 фазы + PE (основное); 24 В DC (резервное)

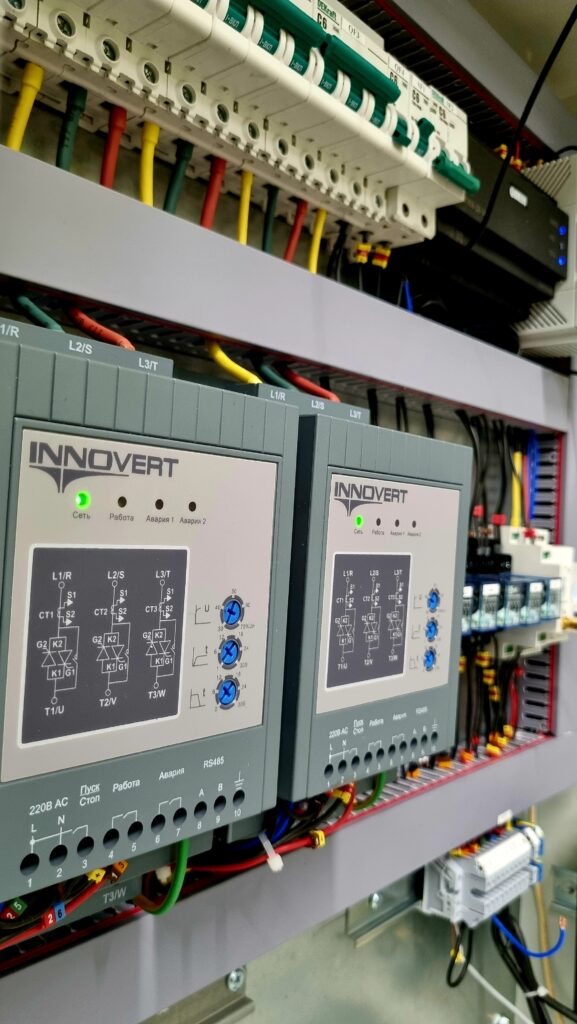

-Устройства плавного пуска (УПП) | По одному на насос, ток пуска ≤ 3× Iн, время разгона 5–10 с
-ИБП. 24 В DC, 20–40 А·ч (8 часов автономной работы)
-GSM-реле. Поддержка SMS, 2G/3G, автоматическая отправка 3 типов аварийных сообщений.
-Степень защиты шкафа. IP65 — уличное исполнение, защита от пыли и струй воды.
-Контроллер. EVCO
-Рабочий диапазон температур. -30 °C до +50 °C
-Интеграция. Modbus RTU (опционально), USB, Ethernet (для выгрузки логов)
-Режимы работы. Автоматический, Ручной, Тест.
