VFD007EL43A

Преобразователь частоты (0.75кВт 3ф 400В), встроенный фильтр ЭМС

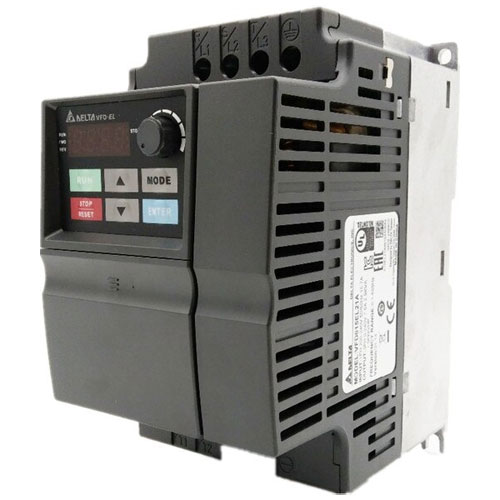

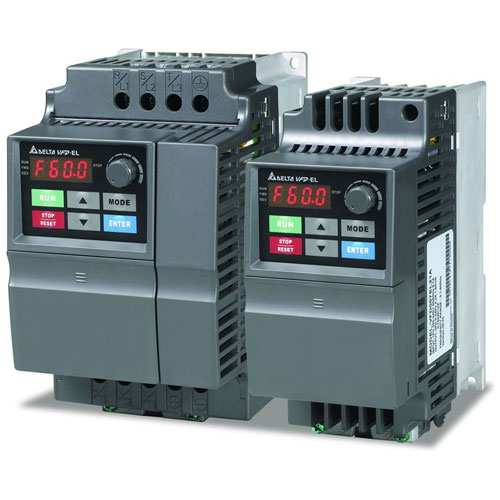

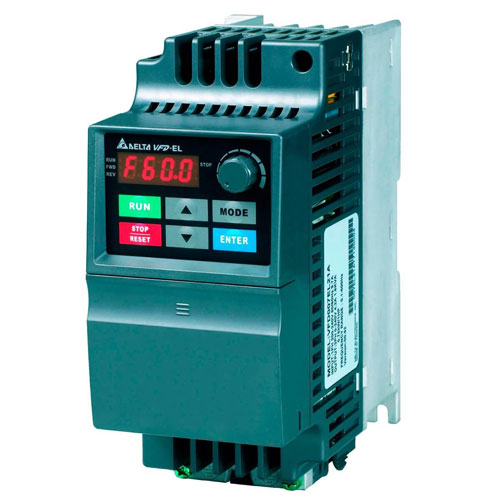

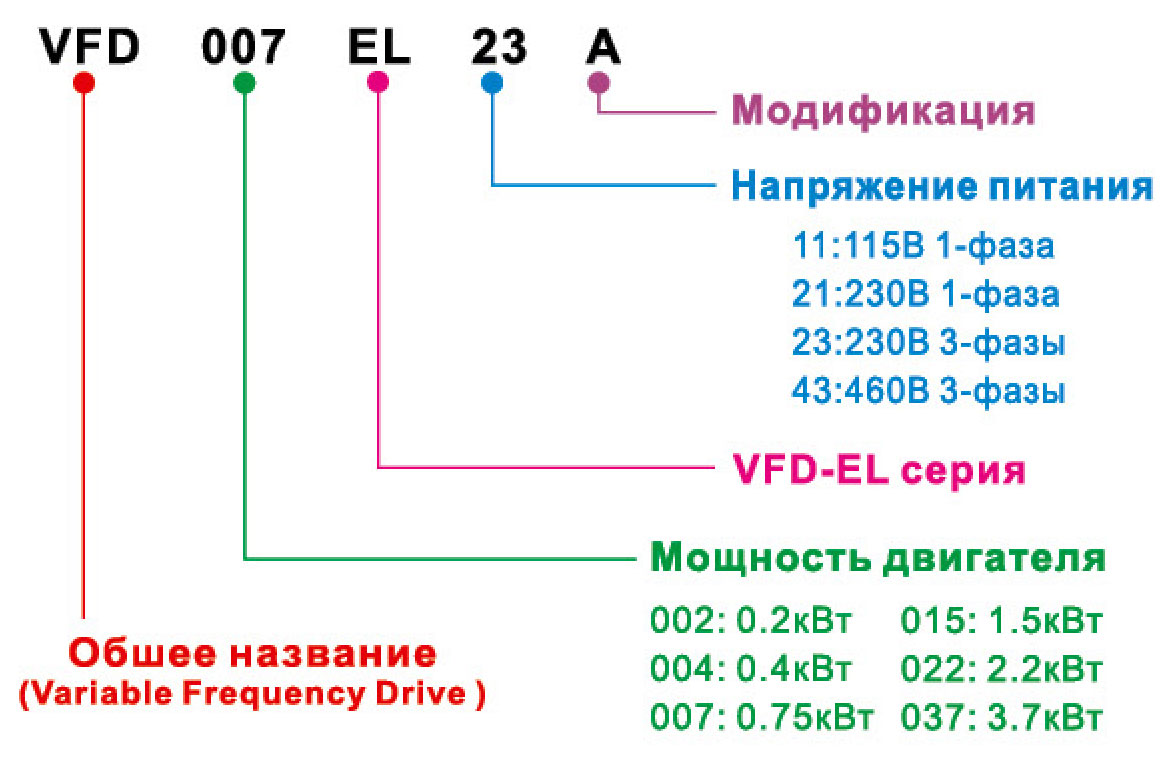

Преобразователь частоты Delta Electronics VFD007EL43A серии VFD-EL рассчитан на подключение к сети 380В и управление трехфазными асинхронными двигателями мощностью до 0,75 кВт и номинальным током до 2,5А.

Высокая перегрузочная способность, скалярный и векторный режимы, управление внешним механическим тормозом и другие характеристики позволяют использовать преобразователи VFD-EL в самых разных промышленных применениях. Специальный каскадный режим позволяет организовать на базе этих преобразователей насосную станцию без применения дополнительного оборудования.

Надежность преобразователей данной серии обеспечивается использованием комплектующих ведущих мировых производителей, контролем качества на всех этапах производства.

Штатный пульт управления позволяет просматривать и редактировать параметры и переменные привода, а также служить источником команд управления и установки задания.

Набор опциональных модулей для связи по различным протоколам позволяет интегрировать преобразователь в существующие системы управления.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Подключаемые двигатели	Асинхронные
Напряжение сети	3ф 400В
Мощность	0.75кВт
Нагрузка	Нормальная
Номинальный ток для нормальной нагрузки	2.5А
Перегрузка 60 с для нормальной нагрузки	150%
Тормозной модуль	Опция
Режимы работы	Управление скоростью
Исполнение	IP00/IP20
Работа с энкодером	Опция
Управление насосной станцией	Да
Выносной пульт управления	Опциональный
Встроенный программируемый контроллер	Нет
Дискретные входы	6
Аналоговые входы	1
Аналоговые выходы	1
Транзисторные выходы	1
Релейные выходы	1
Импульсный вход	Нет
Импульсный выход	Нет
Modbus RS485	Есть
Опциональные протоколы связи	ProfibusDeviceNetCANopen
Максимальная рабочая температура	+50
Монтаж на DIN-рейку	Опция
Встроенный фильтр ЭМС	Да
Ширина, мм	72
Высота, мм	142
Глубина, мм	152

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Векторный и скалярный режимы управления асинхронными двигателями
Допускается плотная установка приборов за счет высокоэффективного охлаждения
Компактная конструкция
Монтаж на DIN-рейку (только типоразмер В)
Простота при обслуживании и вводе в эксплуатацию
ПИД-регулятор
Специальные параметры управления насосами (учет утечки жидкости, спящий режим)
Формирование характеристики V/f по трем точкам (в режиме VF)

Встроенный РЧ-фильтр класса В
Встроенный RS-485 (Modbus)
Платы связи для сетей Profibus, DeviceNet, LonWorks и CANopen
Опциональный выносной пульт PU06 и программное обеспечение VFDSoft
Встроенная функция многонасосного (многодвигательного) режима работы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VFD-EL

Характеристики управления
Метод управления	SPWM (синусоидальная ШИМ); V/f
Выходная частота (Гц)	0.1 ~ 599Гц (разрешение 0.01 Гц)
Разрешение выходной частоты	0.01Гц
Характеристики момента	Автоматическая компенсация момента и скольжения; пусковой момент: 150% на 5.0Гц
Перегрузочная способность	150% от номинального тока в течение 1 мин.
Пропускаемые частоты	Три зоны, с диапазоном 0.1 ~ 599Гц
Время разгона/ замедления	0.1~600 сек. (по 2 независимые уставки)
Уровень токоограничения	От 20 до 250% от номинального тока
Торможение пост, током	Рабочая частота: 0.1~600.0Гц, вых. ток: 0-100% от ном. тока Время активизации: при старте 0~60 сек, при останове 0~60 сек
Тормозной момент	Примерно 20% (до 125% с дополнительным тормозным резистором или с внешним тормозным модулем)
Вольт/частотная хар-ка (V/f)	Возможна корректировка пользователем

Рабочие характеристики
Задание частоты	Цифр, пульт	Встроенный потенциометр или клавиши [▼] [▲]
Задание частоты	Внешние сигналы	Потенциометр-5кОм/0.5Вт, 0 ~ +10VDC, 4 — 20mА, интерфейс RS-485; Программируемые входы 3~9 (15 предустановленных скоростей, толчковый режим, up/down)
Сигналы управления	Цифр, пульт	Клавиши RUN и STOP
Сигналы управления	Внешние сигналы	2 проводн./З проводи. (FWD, REV, STOP EF), толчковый режим, интерфейс RS-485 (MODBUS)
Функции программируемых входов		Предуст. скорости 0-15, толчковый режим, запрет разгона/замедления, выбор разгона/замедления 2, пауза (NC, N0), выбор ACI/AVI, сброс привода, счетчик импульсов, увеличение/уменьшение частоты (UP/DOWN), выбор NPN/PNP логики
Функции программируемых выходов		Привод работает, заданная частота достигнута, ненулевая скорость, пауза, авария, местное/дистанц. управление, готовность к работе, перегрев ПЧ, аварийный останов и выбор состояния входных терминалов (NC/NO)
Аналоговый выход		Сигнал пропорц.: выходной частоте/ току/ напряжению/ заданной частоте/ скорости

Выходной аварийный сигнал	Контакт замкнется при срабатывании одной из защит (1 релейный контакт или 1 транзисторный выход с открытым коллектором)
Функции работы	AVR, S-кривая разгона/замедления, ограничение напряжения и тока, запись 5 отказов, блокировка реверса, перезапуск при пропадании питания, торможение пост, током, автоматическая компенсация момента/скольжения, корректировка частоты ШИМ, ограничение вых. частоты, блокировка изменения параметров, ПИД-регулятор, счетчик импульсов, MODBUS, сброс аварии, авторестарт после аварии, режим автоматического энергосбережения, спящий режим, импульсный выход, управление встроенным вентилятором, основная/дополнительная частота, переключение между двумя источниками задания частоты и их комбинация, NPN/PNP входы
Функции защиты	Повышенное и пониженное напряжение, перегрузка и недогрузка потоку, внешнее отключение, короткое замыкание, замыкание на землю, перегрев радиатора, электронное тепловое реле, перегрев двигателя (РТС)
Пульт управления	6-клавиш, 4 светодиода состояния, 7-сегментный 4-разрядный LED-индикатор: заданная и выходная частота, выходной ток, пользовательская величина, параметры, коды аварийных отключений, RUN, STOP, RESET, FWD/REV, JOG

Условия эксплуатации
Класс защиты	IP20
Степень загрязнения	2
Место установки	Высота до 1000м над уровнем моря, внутри помещений без наличия агрессивных сред
Рабочая температура окр. среды	-10°С ~ + 50°С (40°С при плотной установке) без конденсата и инея
Температура хранения/ транспортировки	-20°С — 60°С
Влажность окр. среды	до 90% RH (без конденсата)
Вибростойкость	9.80665м/с² (1G) до 20Гц, 5.88m/c²(0.6G) от 20 до 50Гц
Сертификаты	ЕАС, СЕ, UL, RoHS
