Поддержка синхронных и асинхронных двигателей
Возможность автонастройки с нагрузкой
Автонастройка стартового тока, компенсация загрузки
Точное время выполнения фаз движения (запуск/останов)
Компактные размеры облегчают установку на лифтах без машинного отделения
Двойная защита выходных цепей
Возможность работы с 1-фазным ИБП для режима эвакуации
Встроенный компактный пульт управления, возможность установки дополнительного пульта в станции управления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ VFD-ED

Основные технические характеристики
Методы управления	1:V/F, 2:VF+PG, 3: SVC, 4: FOC+PG, 5: TQC+PG, 6:FOC+PM
Стартовый крутящий момент	До 150% при 0,5Гц В режимах FOC+PG или FOC+PM - до 150% при 0Гц.
Диапазон регулирования скорости	1:100 (до 1:1000 при использовании энкодера)
Точность регулирования скорости	±0.5% (до ±0.02% при использовании энкодера)
Полоса пропускания (управление скоростью)	5Гц (до 30Гц для векторного управления)
Макс, выходная частота	0.00 - 400Гц
Точность поддержания выходной частоты	Дискретное задание - 0.005%, аналоговое задание - 0.5%
Точность установки выходной частоты	Дискретное задание - 0.01 Hz, аналоговое задание -1 /4096 (12 bit) от макс. частоты
Ограничение крутящего момента	Макс. ток крутящего момента составляет 200%
Точность управления моментом	±5%
Время разгона/ торможения	0.00 - 600.00 сек.
Соотношение V/F	Настраивается по 4 точкам
Сигнал установки частоты	±10В
Мощность торможения	Примерно 20% от номинальной мощности прибора

Характеристики защиты
Защита двигателя	Электронное температурное реле
Защита от превышения тока	Сила тока составляет 200% от защиты от перегрузки по току и 250% от номинального тока
Защита от утечки на землю	Номинальный ток выше 50%
Перегрузочная способность	Постоянный крутящий момент: 150% в течение 60 секунд, переменный крутящий момент: 200% в течение 3 секунд
Защита от перенапряжения	Уровень перенапряжения V_DC > 400/800V; уровень просадки напряжения V_DC < 200/400V
Защита от перенапряжения по входу	Варистор (MOV)
Защита от перегрева	Встроенный датчик температуры

Условия эксплуатации
Степень защиты	NEMA1/IP20
Рабочая температура	-10°С - 40°С , до 50°С при снижении нагрузки
Температура хранения	-20°С~60°С
Относительная влажность воздуха	До 90% (без образования конденсата)
Стойкость к вибрациям	1.Оg до 20Гц, 0,6g при 20 - 60 Гц
Ограничения по применению	Высота над уровнем моря до 1,000 м, вне коррозионно-активных газов
Система питания	TN
Сертификация	CE, EAC (UL не распространяется на VFD022ED21S и VFD037ED21S)

ПРИМЕНЕНИЕ ПРЕОБРАЗОВАТЕЛЯ ЧАСТОТЫ DELTA ELECTRONICS VFD-ED

КОМФОРТ ПРИ ДВИЖЕНИИ ЛИФТА

Ток высокой плотности для диспетчеризации, точность управления стартом/остановом лифта
Быстрая и плавная регулировка момента после механического растормаживания
Независимые настройки параметров для подачи тока на старте и компенсации скольжения в режимах мониторинга и генерации. Это увеличивает гибкость решений при вводе лифта в эксплуатацию

ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ

Двойная защита на выходе жестко контролирует работу лифта для обеспечения безопасности пассажиров
Автоматическое обнаружение пропадания фазы для обеспечения правильной работы двигателя
Автоматическая проверка момента до механического растормаживания
При малой нагрузке срабатывает функция поиска направления и при сбое питания лифт немедленно доставляется до ближайшего этажа

ОСОБЕННОСТИ:

Возможность работы с асинхронными и синхронными двигателями
Высокие характеристики векторного управления FOC (Field Oriented Control)
Позиция блокировки на запуск и остановку / функция анти-отката (РМ) без датчика нагрузки
Автоопределение пускового момента, компенсация нагрузки, ручное управление • Выполняет автонастройку под нагрузкой при собранной конструкции лифта • Поддерживает все типы энкодеров • Точно измеряет параметры двигателя и угол смещения PG • Безопасно и удобно производит балансировку нагрузки без дополнительных нагрузок
Поддержка функции UPS (однофазный 220 В переменного тока), автоматическое обнаружение для создания Направления
Поддержка всех основных видов датчиков обратной связи: Line driver, Open Collector, Heidenhain SinCos & Endat, SICK Hiperface
Точная отработка временной последовательности при движении лифта (старт/стоп)
Двойная защита на выходе для надежной работы лифта
Компактный размер для легкого монтажа в шкаф управления лифтом Тонкий корпус: глубина не более 146 мм
Модульная конструкция Простота замены модулей конденсаторов и вентиляторов
Встроенный светодиодный пульт управления и выносной текстовый пульт как опция
USB порт и стандартное ПО для облегчения настройки
Встроенный тормозной модуль (в моделях до 30кВт)

ОБОЗНАЧЕНИЕ МОДЕЛЕЙ СЕМЕЙСТВА VFD-ED

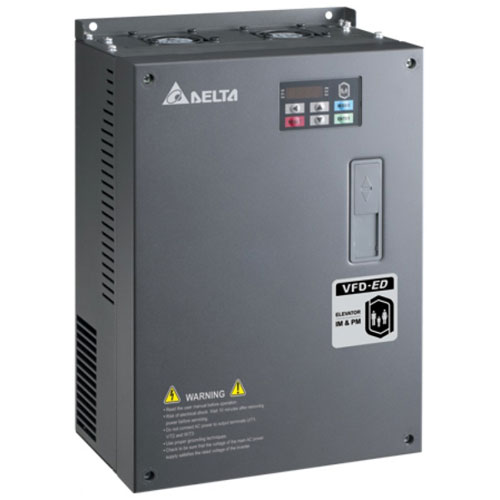

Delta Electronics представляет свое новое решение для управления лифтом: серию преобразователей частотны ED. Основываясь на многолетнем успехе первого поколения лифтового ПРИВОДА VFD-VL, серия ED обеспечивает более высокие характеристики и функциональность.

Созданная для выполнения высоких стандартов безопасности и долгого срока службы, серия ED обеспечивает исключительно плавный пуск и остановку, а также обладает универсальными и гибкими функциями управления. Плавная работа имеет решающее значение для обеспечения безопасным и комфортным перемещением. Серия ED обеспечивает высокую эффективность работы как пассажирских, так и грузовых лифтов.

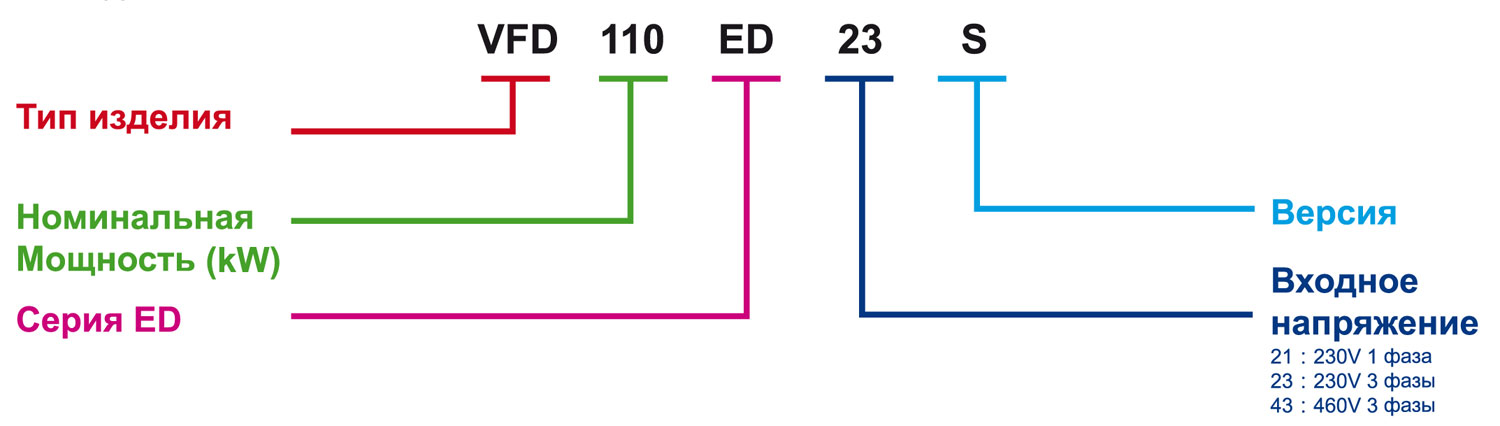

Системы обозначений преобразователей частоты семейства VFD-ED Delta Electronics
