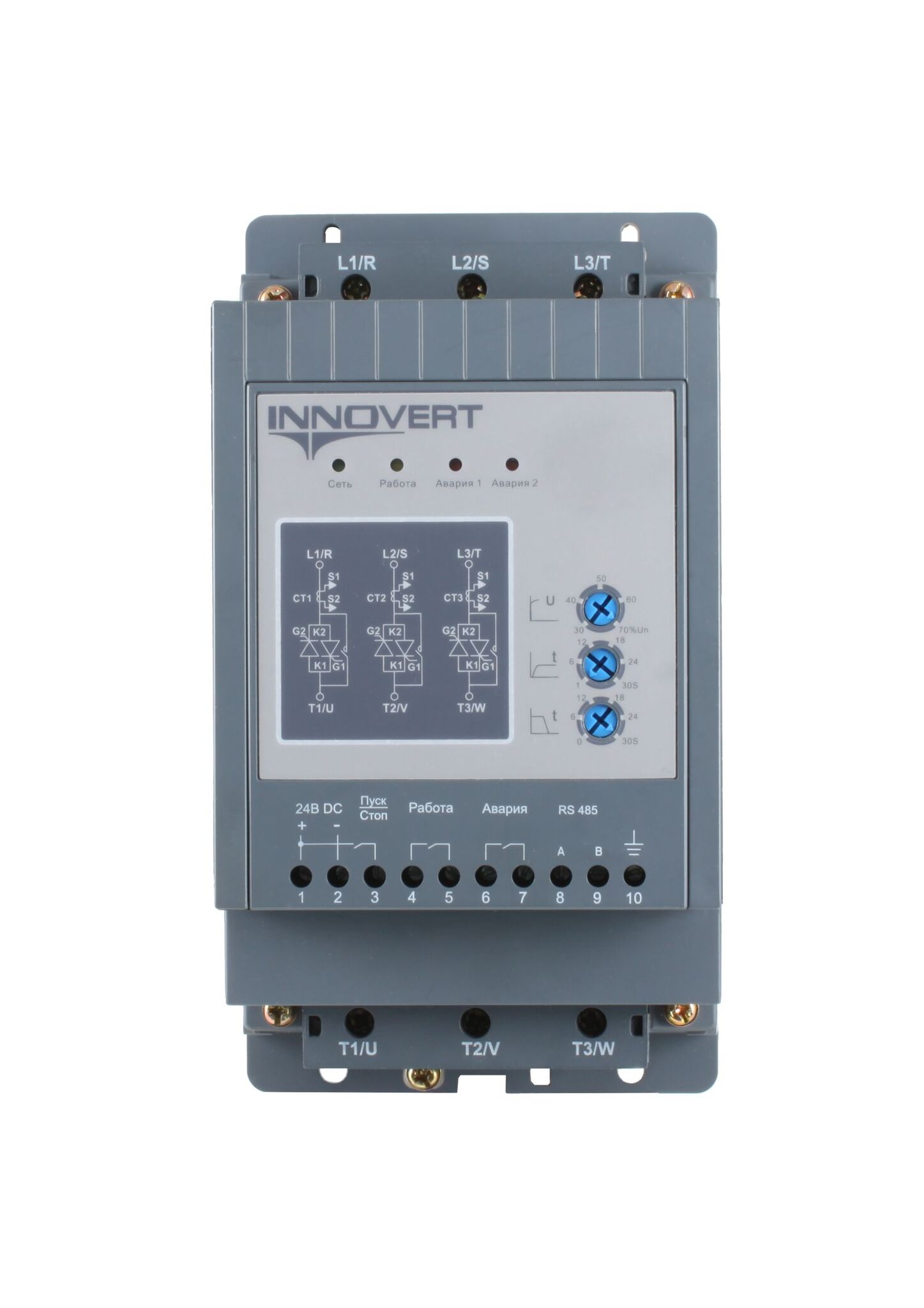

INNOVERT SSD — простое, компактное и экономичное устройство для плавного пуска и останова асинхронных электродвигателей с расширенными функциональными возможностями.
Применяется для систем, не требующих регулирования скорости вращения, обеспечивает плавный пуск, останов и снижение пусковых токов.
SSD303D43ES
SSD303A43ES
SSD373D43ES
SSD373A43ES
SSD453A43ES
SSD553A43ES
SSD753A43ES

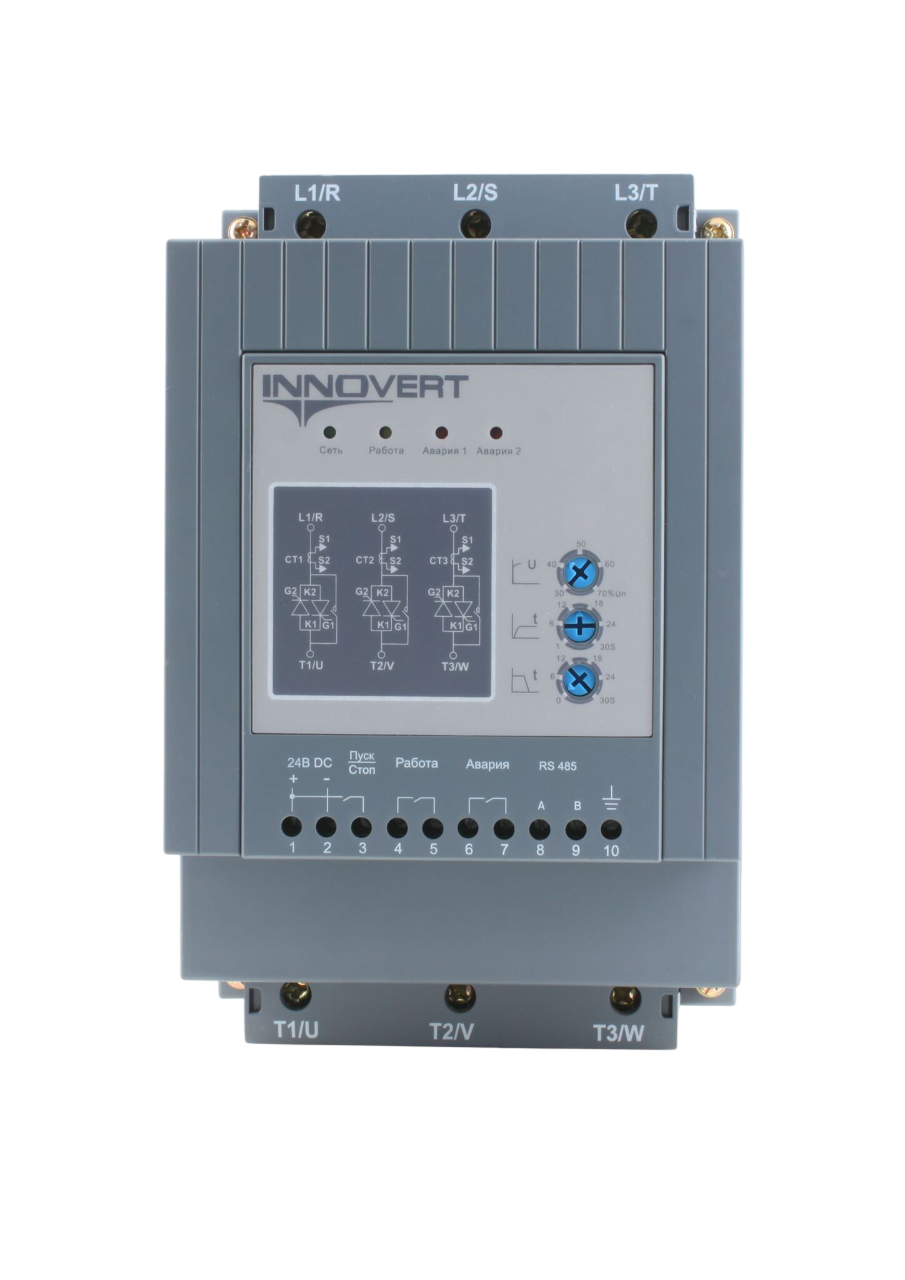

Универсальное многофункциональное устройство плавного пуска для промышленных применений малой и средней мощности
INNOVERT SSD — простое, компактное и экономичное устройство для плавного пуска и останова асинхронных электродвигателей с расширенными функциональными возможностями.
Применяется для систем, не требующих регулирования скорости вращения, обеспечивает плавный пуск, останов и снижение пусковых токов.
Разработан для промышленных применений малой и средней мощности:
Подключение и запуск за полчаса!
Диапазон мощностей от 0,75 Вт до 75 кВт
| Характеристики преобразователя INNOVERT SSD | Значение |
| Мощность, кВт | 0,75-75 |
| Напряжение вход/выход | 220В 1 фаза / 220В 1 фаза 380В 3 фазы / 380В 3 фазы |
| Дискретные входы | 1 |
| Релейные выходы | 2, н.о. |
| Порт RS485 | Протокол MODBUS RTU |
| Защита корпуса | IP21 |
| Встроенный датчик температуры | Отключение при 75° С |
| Панель управления | Встроенная |
| Тип корпуса | A | A1 | D/D1 | C | H | H1 |  |
| A | 91 | 92 | 60 | 95 | 175 | 156 | |
| B | 105 | 108 | 68 | 105 | 200 | 182 | |
| C | 124,8 | 125 | 80 | 132 | 220 | 208 | |
| D | 129,2 | 155 | 110,3 | 160 | 310 | 293 |
| Элемент | Наименование | Описание функции |
 | Светодиодный индикатор «Cеть» (зеленый) | Оповещает о наличии напряжения управления |
 | Светодиодный индикатор «Работа» (желтый) | Отображает текущий режим работы. Мигает в режимах пуска и останова двигателя, горит постоянно при работе |
 | Светодиодные индикаторы «Авария 1», «Авария 2» (красные) | Отображают код ошибки. См. описание кодов в п. 8 |
 | Кнопка «ПУСК» | Предназначена для пуска и останова электродвигателя* |
 | Потенциометр настройки начального | Предназначен для задания ограничения пускового напряжения: от 30 до 70 % номинального напряжения |
 | Потенциометр настройки времени плавного пуска | Предназначен для задания времени повышения напряжения для плавного пуска электродвигателя: от 1 до 30 с |
 | Потенциометр настройки времени плавного останова | Предназначен для задания времени понижения напряжения для плавного останова электродвигателя: от 0 до 30 с, при «0» - производится останов выбегом |
