ASD-B3-0121-L

Блок управления 0,1кВт, 1х220В

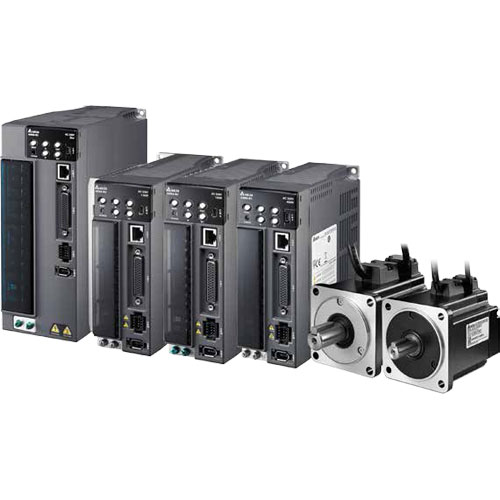

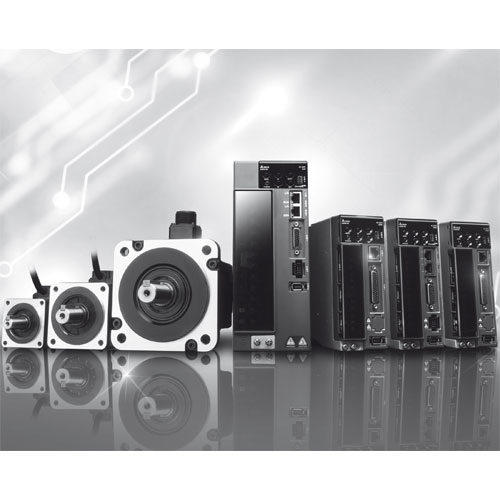

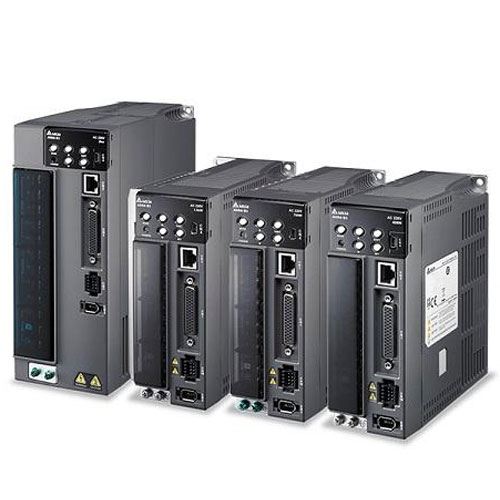

ASD-B3-0121-L, Блок управления 0,1кВт, 1х220В – блок управления серводвигателем (сервоусилитель).

Сервопривод серии ASDA-B3 предназначен для работы с оборудованием, предъявляющим требования по высокой точности и динамике позиционирования. Высокая гибкость конфигурации и качественная работа стандартной серии ASDA-B3 от Delta Electronics обеспечивает высокую производительность оборудования при соблюдении требуемых технологических параметрах.

В серии ASDA-B3 заложены самые современные алгоритмы управления скоростью, моментом и положением, что позволяют использовать эти модели в приводах любой сложности и назначения.

Надежность сервопривода данной серии обеспечивается использованием комплектующих ведущих мировых производителей, контролем качества на всех этапах производства.

Стандартные сервосистемы нового уровня

Высокая точность и стабильность работы новых сервоприводов Delta Electronics серии ASDA-B3 создают условия для удобного построения высокоэффективных систем управления движением с превосходными характеристиками по привлекательной цене.

Высокая динамика:

• Полоса пропускания: 3.1 кГц
• Время стабилизации сигнала сократилось на 40%

Высокие допустимые нагрузки:

24-битный абсолютный энкодер:

• Высокоточное позиционирование с энкодером на 16 777 216 имп./об.
• Исходная позиция сохраняется при выключении питания привода

Низкий момент страгивания:

• Момент страгивания на 50% ниже предыдущих моделей, что обеспечивает более плавную рабочую скорость и повышает устойчивость при механической обработке на низкой скорости

Встроенные функции движения (режим PR):

• 99 сложных команд движения и разрешенных сегментов
• Добавлены арифметические команды управления и условия перехода
• Графический пользовательский интерфейс обеспечивает простую настройку и программирование
• Доступны общие функции движения, такие как поиск, положение и скорость
• Предусмотрены команды наложения, смешивания и изменения движения «на лету»

Высокоскоростная функция захвата (CAPTURE):

• Способность запоминать мгновенное значение текущей координаты во время движения
• Поддерживает функцию контактного датчика с двух дискретных входов при работе в режиме EtherCAT

Короткий цикл синхронизации:

• Цикл синхронизации для серии ASD-B3 составляет 125 мкс, что в 8 раз быстрее, чем характеристики серии ASD-A2

Совместимость с другими сериями:

• Серия ASD-B3 совместима с сервоприводами серий ASD-A2 и ASD-A3

Компактный размер:

• Сокращение размеров сервопривода до 20% по сравнению с моделями других серий
• Размер серводвигателей сокращен до 31%, что снижает их металлоемкость и вес

Соединение через общую шину постоянного тока:

• Регенеративная энергия будет поступать на шину постоянного тока для использования другими приводами, что снизит их энергопотребление из сети
• Может использоваться меньший резистор, что позволяет сократить стоимость и пространство для установки

Другие функции:

• Функция безопасного отключения (STO)
• Аналоговый ПИД-регулятор с обратной связью
• Система синхронизации двух сервоприводов по EtherCAT
• Усовершенствованные режекторные фильтры
• Подавление вибраций

Программные возможности:

• Просмотр окна в виде дерева
• Графическая настройка параметров
• Пошаговое меню автоматической настройки коэффициентов привода
• Расширенные настройки коэффициента усиления
• Анализ работы системы в ЛЧХ
• Расширенные функции осциллографа
• Графический интерфейс программирования функции управления положением (PR)
