TR-B-S

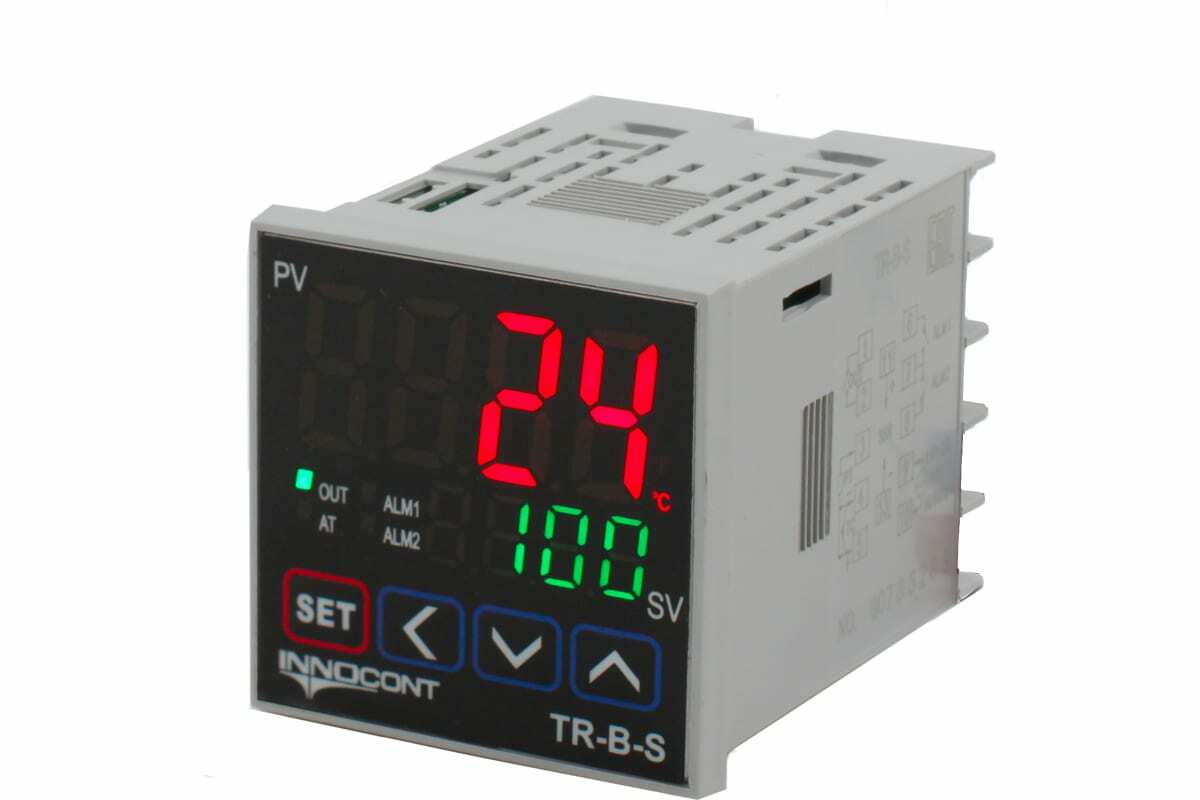

Температурный контроллер INNOCONT, 2 дисплея, 4 разряда, 48x48x60 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле TR-B-S

Температурный контроллер INNOCONT 2 дисплея, 4 разряда, 48x48x60 мм, 2 аварийных выхода, 110-220VAC, выход: реле + твердотельное реле TR-B-S предназначен для установки в панель. Корпус Ш48хВ48мм. Управляющие выходы - ТТР (12V DC) и релейный (NO 3A 250V AC) + два выхода сигнализации (NO 1A 250V AC), Uпит. 110…220V AC, IP50 (передняя панель).

Он обеспечивает точное поддержание заданной температуры, что важно для многих производственных процессов, таких как термоплавление, термоформование, термовакуумная обработка и т.д.

Особенности и преимущества температурных контроллеров INNOCONT

Контроллер имеет широкий диапазон регулирования температуры, который может достигать от -50 до +250 градусов Цельсия.
Есть возможность программирования параметров, что позволяет настроить его под конкретные требования.
Простота в использовании. Модель имеет интуитивно понятный интерфейс, который позволяет быстро и легко настроить параметры работы контроллера.
Кроме того, контроллер имеет встроенный датчик температуры, что позволяет ему точно измерять текущую температуру и быстро реагировать на изменения.

ПРИНЦИП РАБОТЫ

INNOCONT серий TR-B и TR-C – контролирует процессы, в которых требуется подержание уровня температуры. Принимая данные о фактической температуре от подключенного датчика, процессор термоконтроллера сравнивает измеренную температуру с заданным значением, которое установлено. На основе разницы контроллер вычисляет, какую команду подать на исполнительное устройство: нагревательные или охлаждающие элементы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOCONT
Монтажное исполнение	Щитовой
Степень защиты (IP)	54
Тип	Датчик Температуры
Материал	Металл
Резьба	Нет
Степень защиты (IP)	65
Резьба	М10Х1.5
Резьба	1/8"
Степень защиты (IP)	42
Резьба	М12Х1.5
Резьба	3/8"
Высота, мм	70
Ширина, мм	95
Степень защиты (IP)	50
Напряжение, В	220(230)
Длина, мм	55
Особенности	* С ПИД-РЕГУЛИРОВАНИЕМ * ДВУХРЯДНЫЙ 4-РАЗРЯДНЫЙ ДИСПЛЕЙ (LED 7-СЕГМЕНТНЫЙ) * С ДВУМЯ ИНДИКАТОРАМИ * РелеЙНЫЙ АВАРИЙНЫЙ ВЫХОД * УНИВЕРСАЛЬНЫЙ ВХОД (TC/RTD)
Номинальный ток, А	3
Габариты без упаковки	48X48X60
Потребляемая мощность, Вт	4
Количество каналов	1
Количество выходов	2
Штрих-код	4687203090586

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Модель	TR-*-S	TR-*-M	TR-*-H	TR-*-L
Размер	Тек. знач. (PV)	7,0х15,0 мм	9,5х20,0 мм	7,0х14,6 мм	11,0х22,0 мм
Установка (SV)	5,0х9,5 мм	7,5х15,0 мм	6,0х12,0 мм	7,0х14,0 мм
Масса	прибл. 120 г	прибл. 200 г	прибл. 185 г	прибл. 250 г
Напряжение питания	110…220 В переменного тока, 50-60 Гц
Потребляемая мощность	Макс. 5 ВА

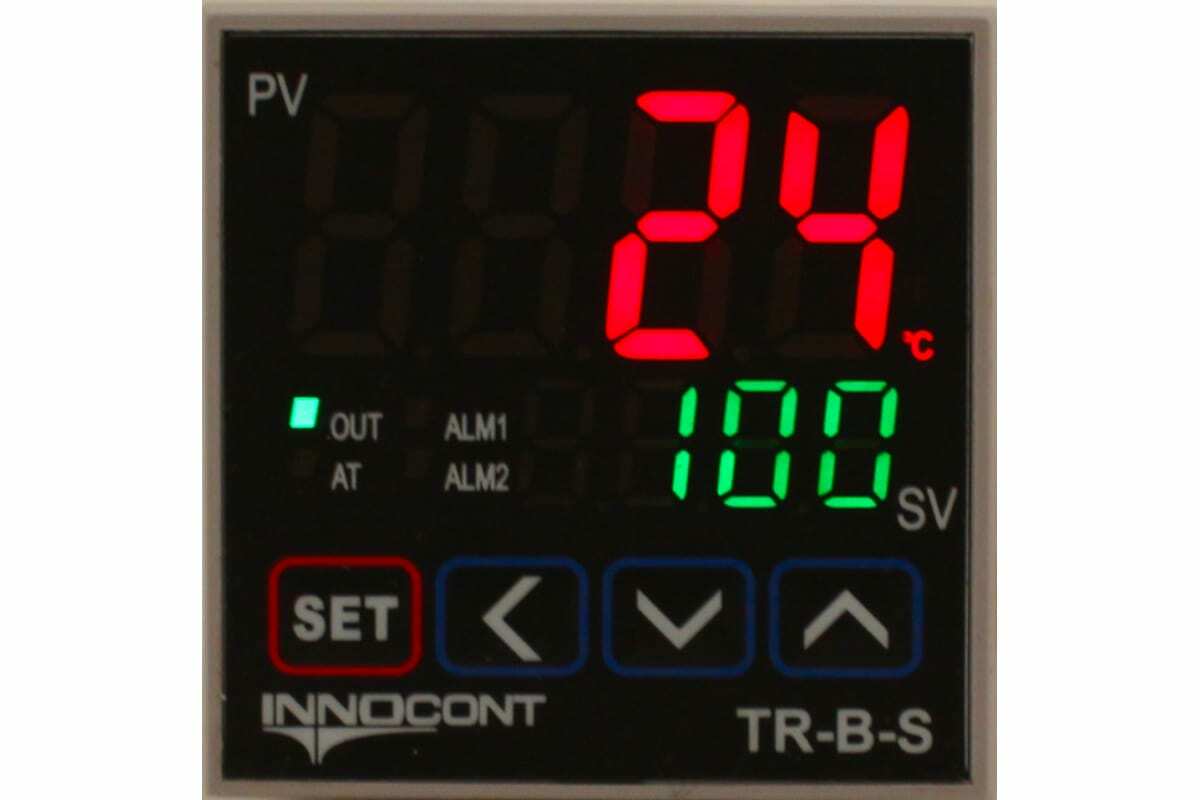

Тип дисплея	7-сегментный светодиодный (текущее значение (PV) — красный, установка (SV) — зеленый)
Вход	Термосопротивление	DPt100Ω (100 Ом), Cu50Ω (50 Ом) (допустимое сопротивление линии — макс. 5 Ом на провод)
Термопара	K(CA), J(IC), L(IC), T(CC), R(PR), S(PR)
Точность индикации*¹	RTD	При комнатной температуре (23°C ±5°C): (текущее значение PV ±0,5% или ±1°C, выбрать большее значение) град. ±1 знак. Вне диапазона комнатной температуры: (текущее значение PV ±0,5% или ±2°C, выбрать большее значение) град.±1 знак
TC
Выход управления	Релейный	220 В переменного тока, 3 А
SSR	12 В постоянного тока ± 2 В, макс. 20 мА
Аналоговый	4…20 мА (сопротивление нагрузки макс. 500 Ом)
Выход сигнализации	Реле: 220 В переменного тока, 1 А
Тип регулирования	ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования
Гистерезис	1…100°C или 0,1…50,0°C
Диапазон пропорционального регулирования (П)	0,1…999,9 °C
Интегральная составляющая (И)	0…999,9 сек
Дифференциальная составляющая (Д)	0…999,9 сек
Время регулирования (Т)	0,5…120,0 сек
Ручной сброс	0,0…100,0 %
Период измерения	100 мс
Диэлектрическая прочность	2000 В перем. тока в течение 1 мин. (между входной клеммой и клеммой питания)
Виброустойчивость	Амплитуда 0,75 мм при частоте 5-55 Гц по каждой из осей X, Y, Z в течение 2 часов
Срок службы реле	Выход управления	Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 3 А)
Выход сигнализации	Мех. часть: мин. 5 000 000 срабатываний. Электрич. часть: мин. 200 000 срабатываний (220 В перем. тока, 1 А)
Сопротивление изоляции	Мин. 100 МОм (при 500 В пост. тока по мегомметру)
Помехоустойчивость	Шум прямоугольной формы (ширина импульса 1 мкс) от имитатора шума, ± 2 кВ фазы R и S
Хранение данных в памяти	Приблиз. 10 лет (при использовании энергонезависимой полупроводниковой памяти)
Условия хранения и эксплуатации	Температура окруж. среды	10…50°C; хранение: -20…60°C
Влажность	35…85% относительной влажности; хранение: 35…85% относительной влажности
