TRT-D-L-230-PT

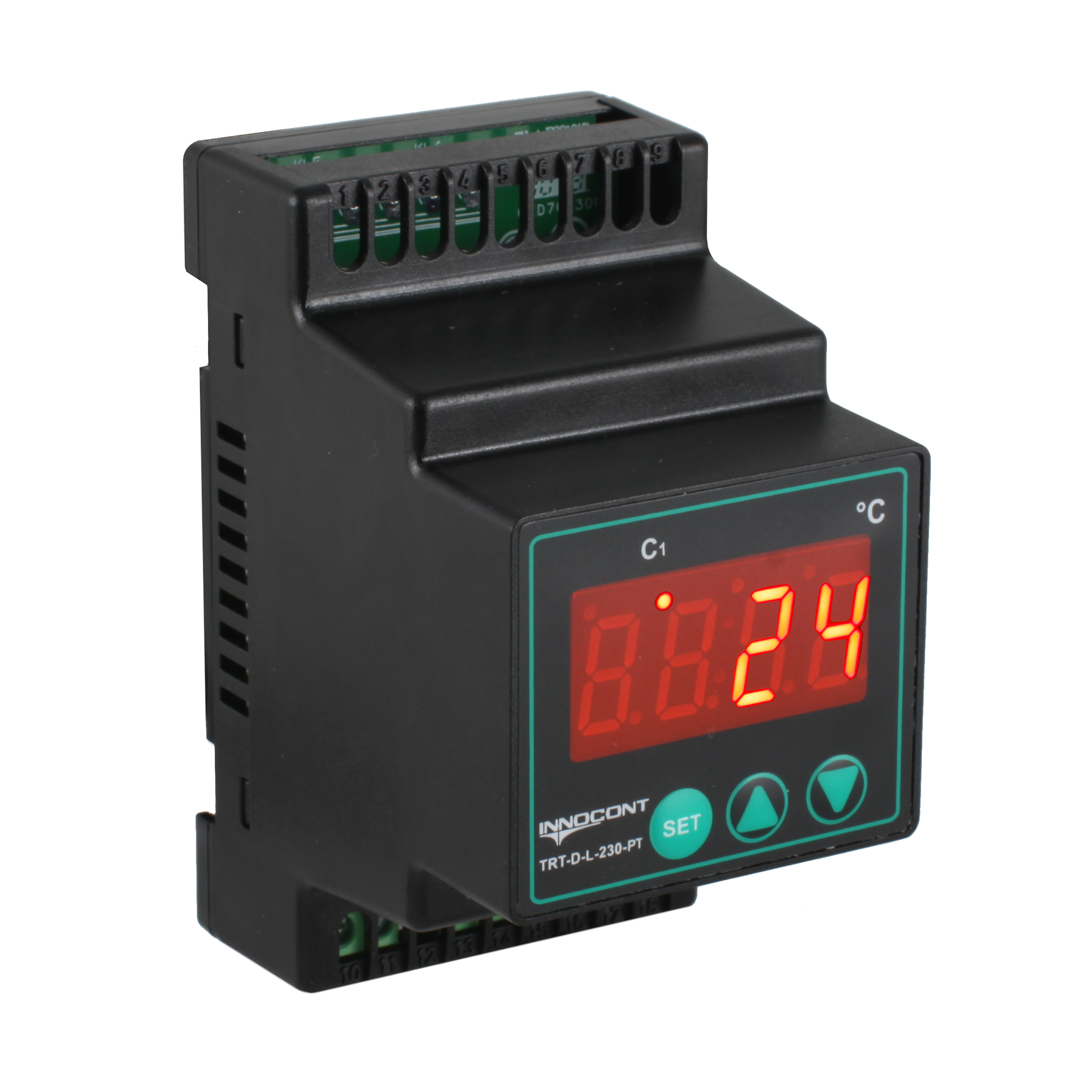

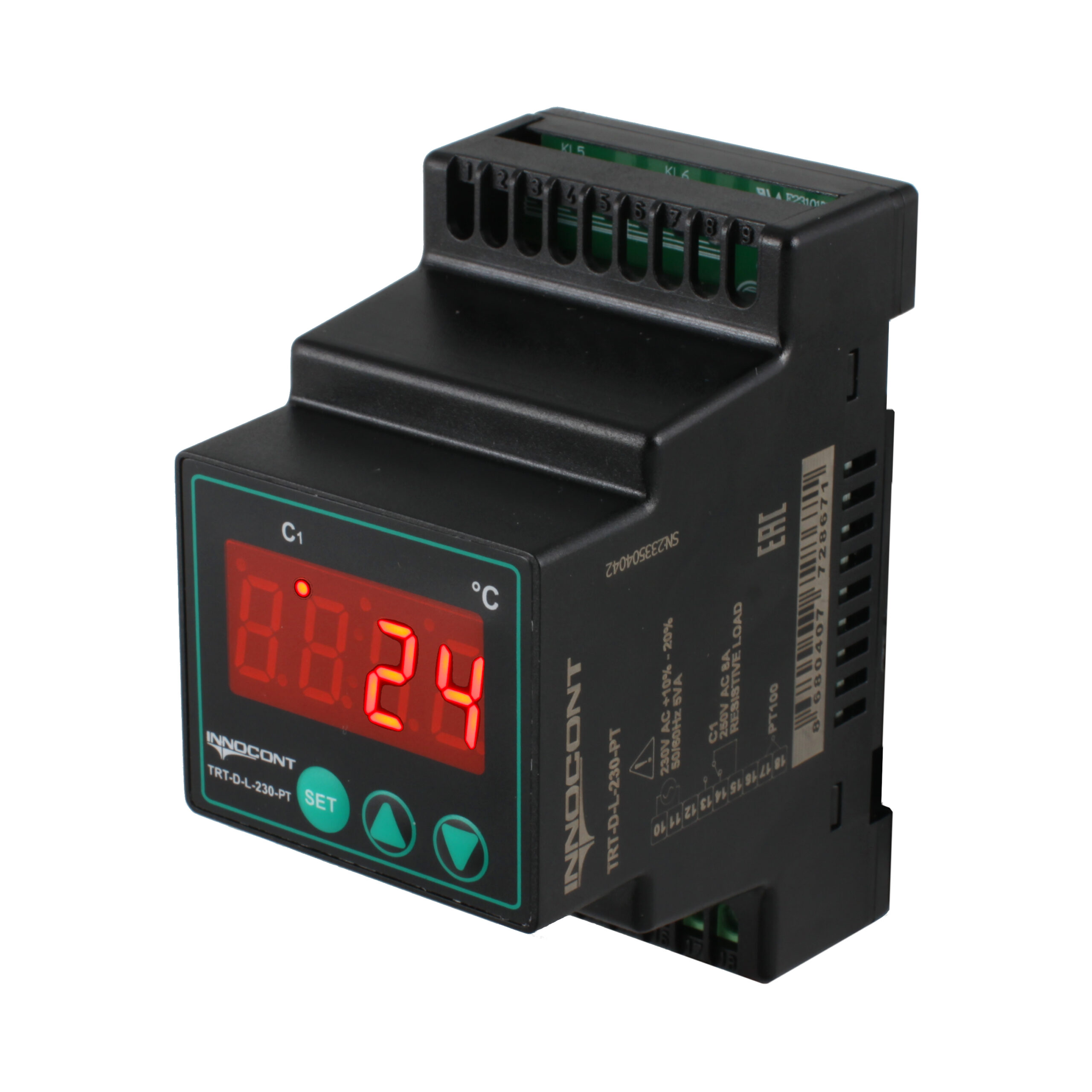

Температурный контроллер с дисплеем для монтажа на DIN-рейку
Температурные контроллеры INNOCONT серии TRT-D-L-230-PT - специализированные устройства, используемые для автоматического регулирования температуры в промышленных установках, посредством анализа отклонений температуры от заданного значения и формирования управляющих сигналов для нагревательных или охлаждающих элементов.
INNOCONT серии TRT-D-L-230-PT– контролирует процессы, в которых требуется подержание уровня температуры. Принимая данные о фактической температуре от подключенного датчика, процессор термоконтроллера сравнивает измеренную температуру с заданным значением, которое установлено. На основе разницы контроллер вычисляет, какую команду подать на исполнительное устройство: нагревательные или охлаждающие элементы.
| Напряжение питания | 220 В перем. тока ± 10%, 50-60 Гц |
| Потребляемая мощность | Макс. 5 ВА |
| Подключение | Клеммная колодка, сечение проводов: питание - 2,5 мм²; вых. сигнал -1,5 мм² |
| Статус управляющего выхода | Светодиод С1 горит, когда на управляющий выход активен |
| Выход реле | NO+NC, 250 В перем. тока, 8 А (для резистивной нагрузки) |
| Ресурс выхода | 250 В перем. тока, 8 А (для резистивной нагрузки) 300.000 циклов срабатываний |
| Дисплей | LED красный, 4 цифры, высота 12 мм,7 сегментов |
| Тип регулирования | ВКЛ/ВЫКЛ, П-, ПИ-, ПД-, ПИД-регулирования |
| Период измерения | 100 мс |
| Пропорциональный диапазон | Настраиваемый 0...100%. Если равен 0,0%, выбран режим ВКЛ/ВЫКЛ |
| Цикл регулирования | 0...250 сек |
| Гистерезис | 1...50°C |
| Температура окруж. среды | 0...50 ºC / -25...70 ºC (хранение) |
| Макс. относительная влажность | 80% при темп. ≤ 31°C |
| Степень защиты | Лицевая панель: IP54; корпус: IP20 |
| Тип корпуса | Подходит для скрытого монтажа на панели в соответствии с DIN 43 700 |

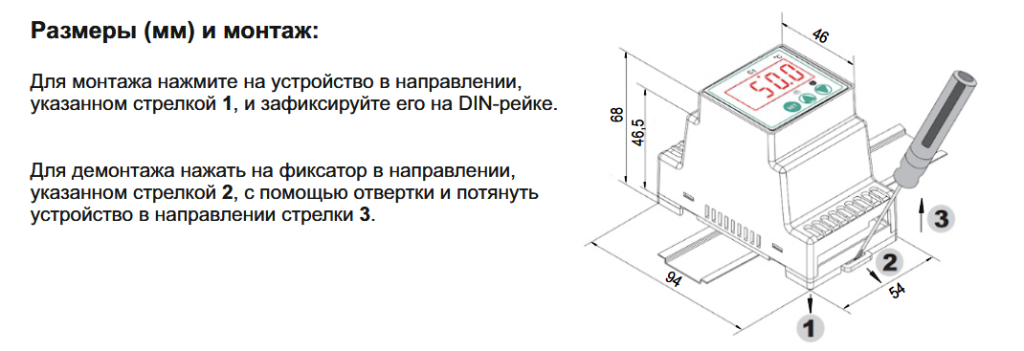

| Размеры | 54х94х68 мм. |
| Масса | Прибл. 190 г. |
| Материал | Негорючий пластик (самозатухающий) |
| Тип датчика температуры | Диапазон темп. (°C) | Диапазон темп. (°F) | Точность |
| Pt100 с десятичным значением | -99.9...300.0 | -99.9...543.0 | ±0,5%(осн. диап.)±1 цифра |
| Pt100 с целым значением | -200...600.0 | -328...1112 | ±0,5%(осн. диап.)±1 цифра |
