Система основной/резервный. ЩУП1-П1А НКУ-ЭТ-1-03-016-УХЛ4
Шкаф управления приточной вентиляцией с водяным калорифером со 100% резервированием системы.
Шкаф управления приточной вентиляцией с водяным калорифером и 100% резервированием — это высоконадёжное промышленное решение, предназначенное для объектов с критически важными требованиями к микроклимату и бесперебойной работе вентиляционной системы: больницы, лаборатории, фармацевтические и химические производства, серверные помещения, аэропорты, объекты атомной энергетики и другие здания, где остановка подогрева приточного воздуха недопустима.
100% резервирование означает, что каждый ключевой элемент системы дублирован полностью и независимо — от теплоносителя до контроллера. Это обеспечивает непрерывную работу даже при полном отказе основной ветви системы.
Назначение:
Автоматизированное управление приточной вентиляцией с двойным (полным) резервированием водяного подогрева воздуха. Система гарантирует поддержание заданной температуры приточного воздуха в диапазоне +10…+35 °C при любых сбоях в основной цепи — без остановки, без перепадов температуры и без участия персонала.
Основа системы:

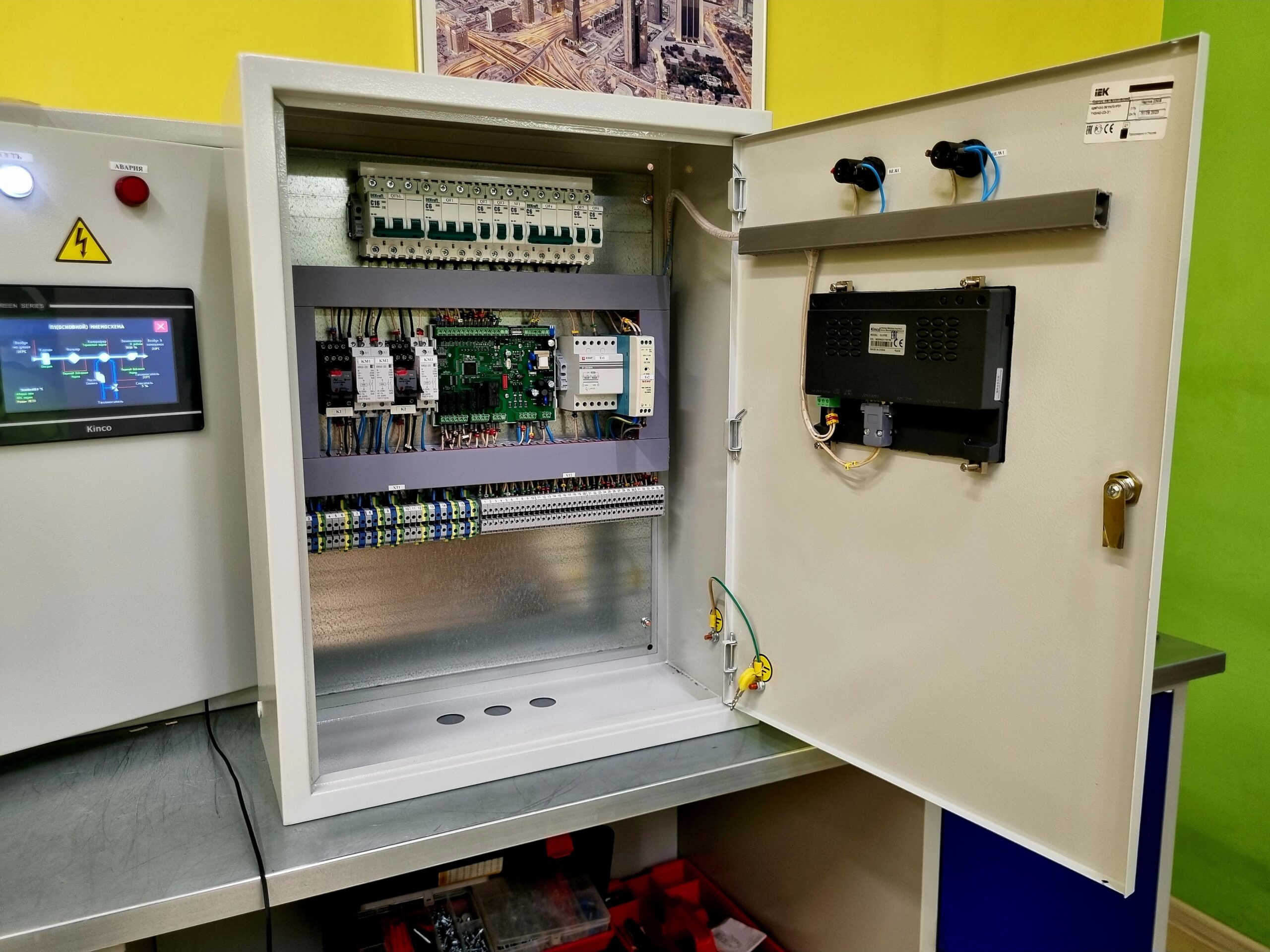

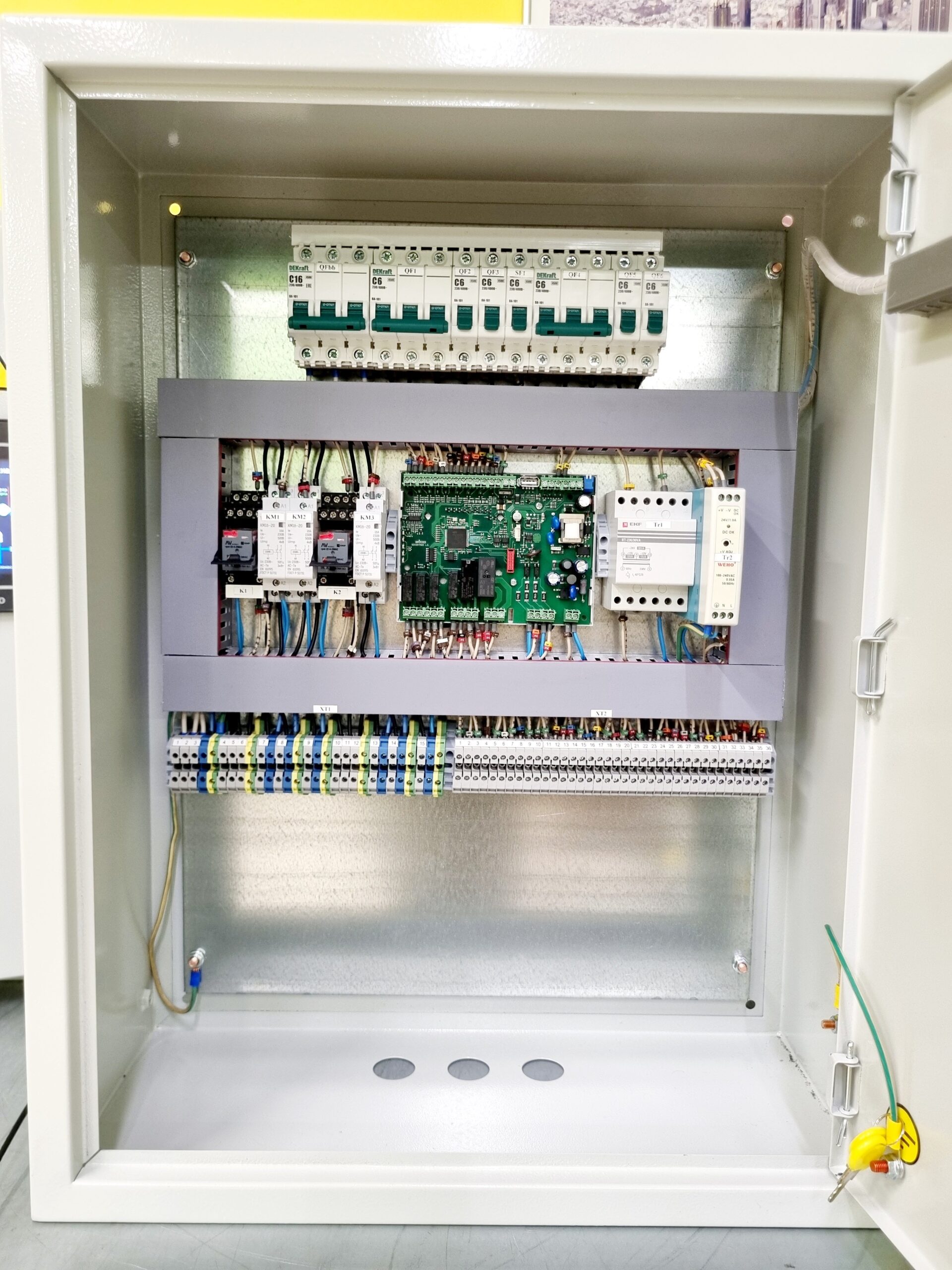

Промышленный контроллер EVCO с двойной логикой управления, резервированными входами/выходами и системой самодиагностики. Все компоненты размещены в одном шкафу IP54 (опционально IP65) из оцинкованной стали с порошковым покрытием.
При возникновении критической аварии основной системы вентиляции, приводящей к ее останову, включается резервная система полностью дублирующая основную.
Функции шкафа управления

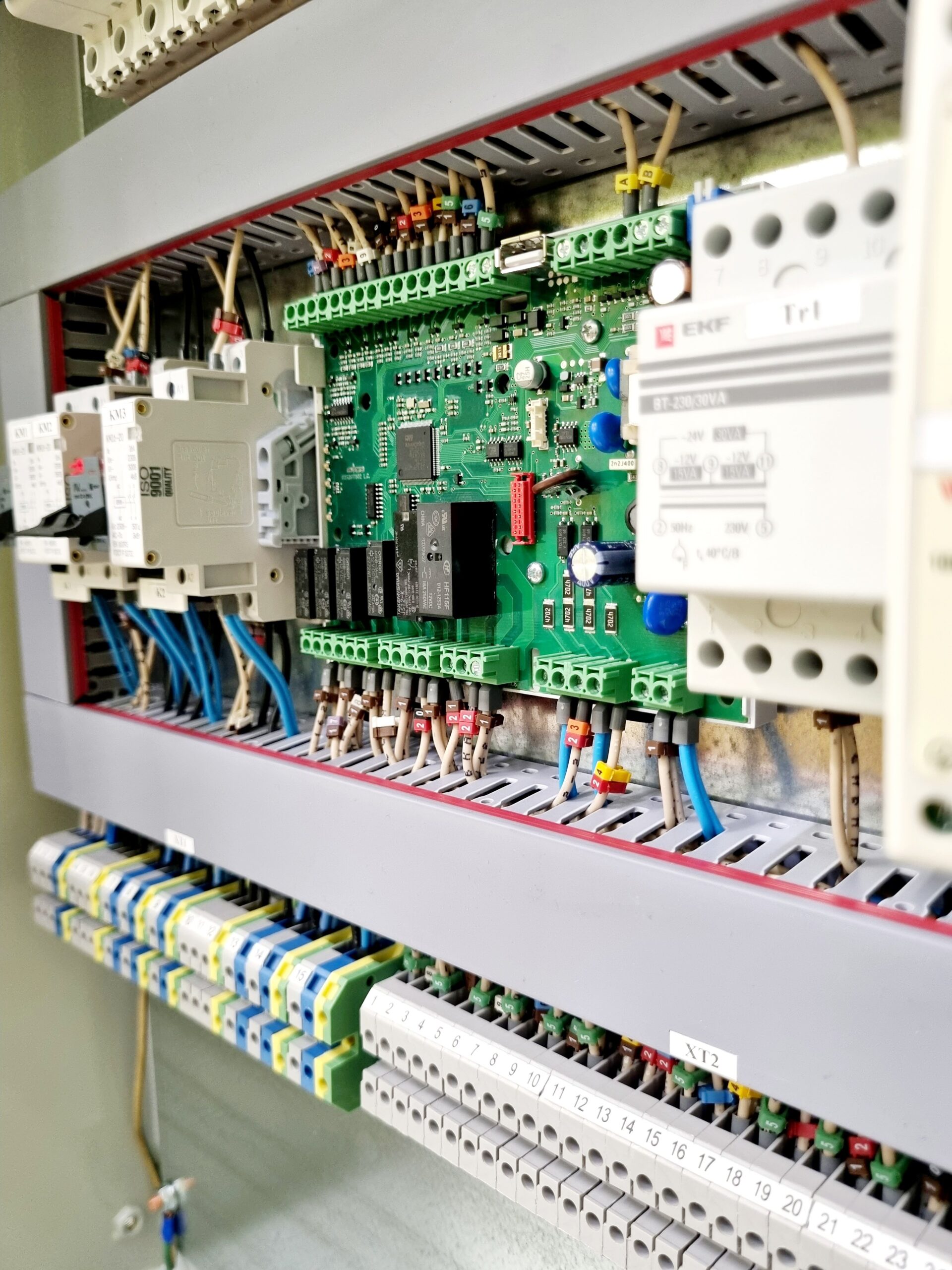

Автоматика обеспечивает круглогодичную эксплуатацию системы вентиляции с поддержанием заданной температуры в зимнем режиме работы. Щит построен на базе контроллера EVCO (Италия), и выполняет следующие функции:
Управление вентиляторами притока и вытяжки;
Поддержание заданной температуры воздуха;
Переключение режимов "Зима / Лето";
Индикация работы вентиляторов притока и вытяжки;
Многоуровневая система защиты от замерзания калорифера, включающая:
управление приводом клапана с возвратной пружиной для закрытия воздухозаборного клапана при выключении вентилятора или при пропадании напряжения питания;
управление циркуляционным насосом на узле обвязки, обеспечивающим постоянный поток воды через калорифер;
постоянный контроль температуры обратной воды в калорифере во всех режимах работы, в том числе и в режиме стоянки;
постоянный контроль температуры воздуха на выходе из калорифера.
Защита от перегрева вентиляторов;
Защита от перекоса фаз или пропадания одной фазы;
Защита при коротком замыкании или перегрузке;
Индикация и отключение системы при загрязнении фильтра (опция)
