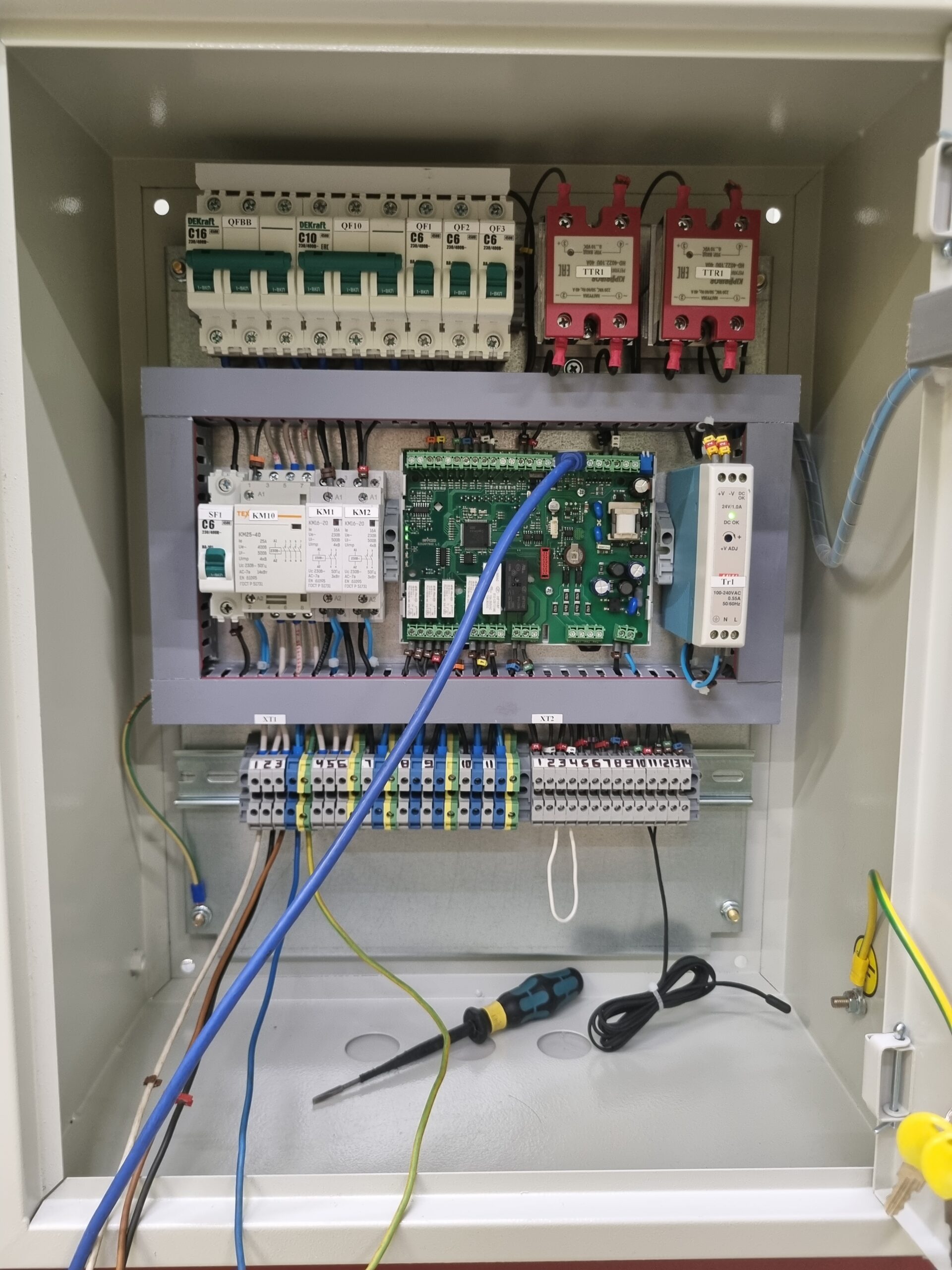

ЩУВ П НКУ-ЭТ-1-03-015-УХЛ4 Шкаф управления приточной системой с водяным калорифером.
Вентилятор ~380В, от 7,5 до 15 кВт
Тип пуска вентилятора преобразователь частоты (ПЧ устанавливается отдельно)
Калорифер водяной, насос ~220В или 380В
Тип управления трехходовым клапаном плавное 0-10В
Охладитель нет

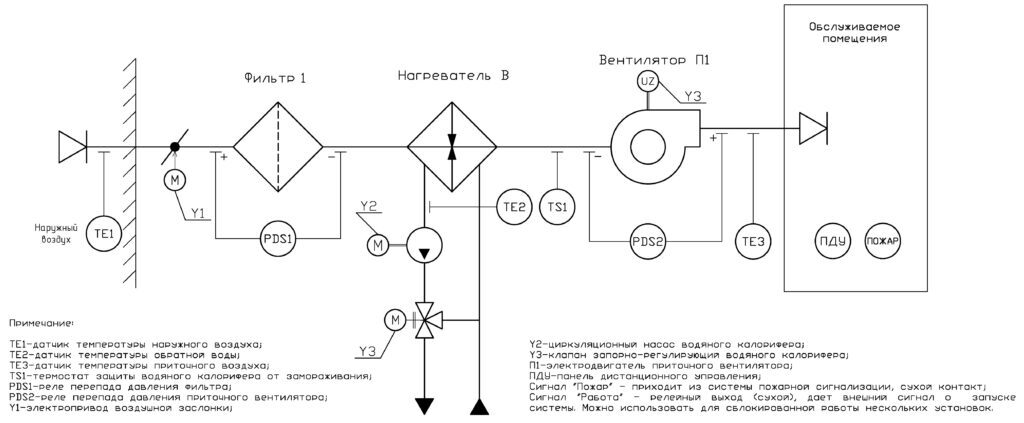

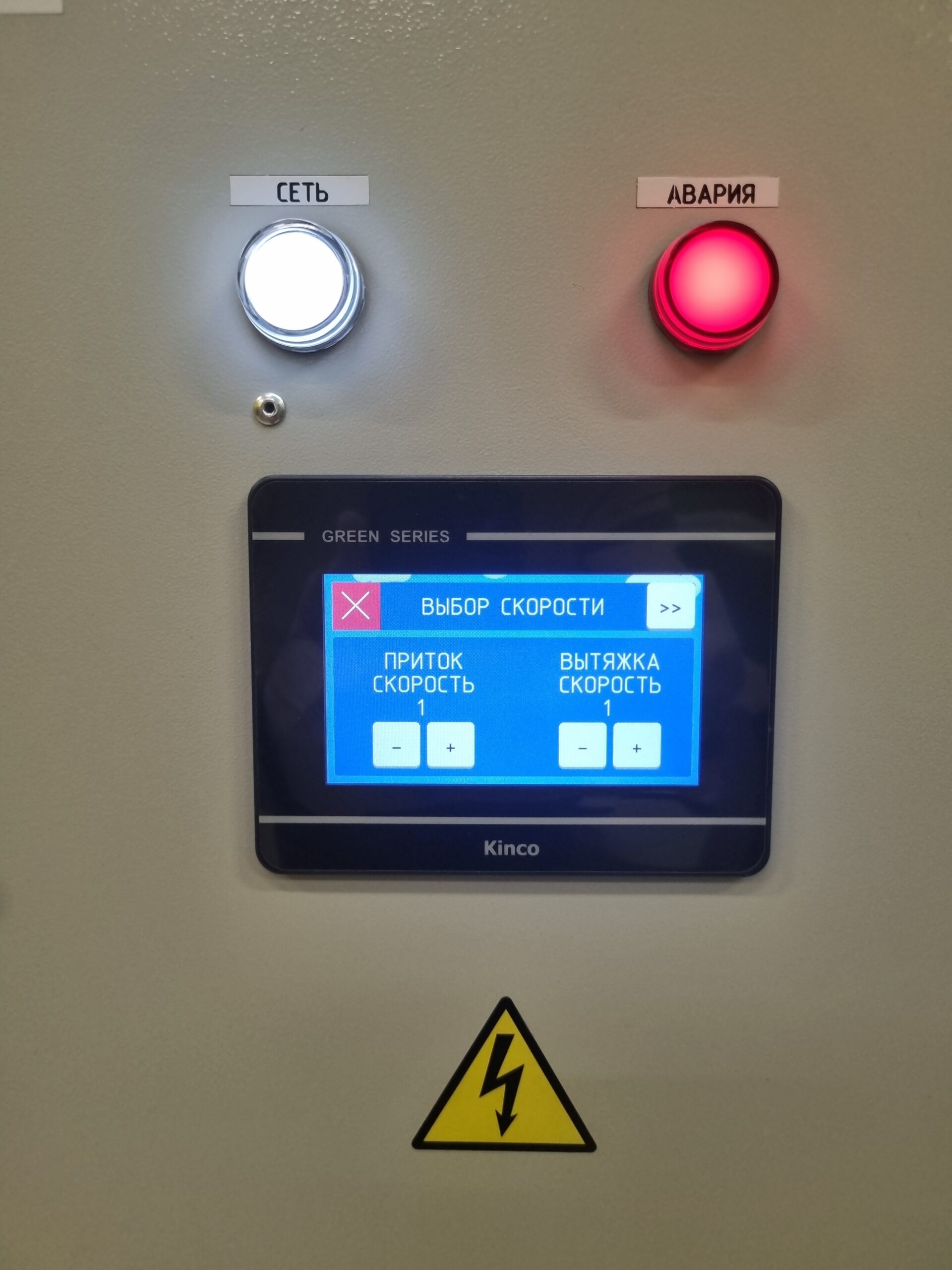

Контроллер с экраном да (возможно подключение выносного пульта)
Шкаф управления приточной системой с водяным калорифером — это промышленное решение для автоматизированного контроля температуры приточного воздуха в системах вентиляции с использованием водяного подогрева. Применяется в объектах с централизованной теплоснабжением: больницах, школах, офисных зданиях, логистических комплексах, производственных помещениях и жилых микрорайонах.
Основа системы — контроллер (например EVCO или аналогичный промышленный регулятор), обеспечивающий точное поддержание заданной температуры воздуха с погрешностью ±0,2 °C. В отличие от электрокалориферов, водяной калорифер использует теплоноситель (вода или водно-гликолевый раствор) из центральной или локальной котельной, что делает систему энергоэффективной и безопасной при высоких мощностях.
Основные функции:
- Управление температурой воздуха. Автоматическая регулировка температуры приточного воздуха за счёт изменения расхода теплоносителя через трехходовой клапан или частотное управление циркуляционным насосом.
- Управление вентилятором притока . Плавное или ступенчатое регулирование скорости вентилятора (через частотный преобразователь или реле) в зависимости от температурного режима и потребности в воздухообмене.
-Блокировка вентилятора при отсутствии теплоносителя. Автоматическое отключение вентилятора при понижении температуры теплоносителя ниже заданного порога (например, +35 °C) — предотвращает продувку холодного воздуха.

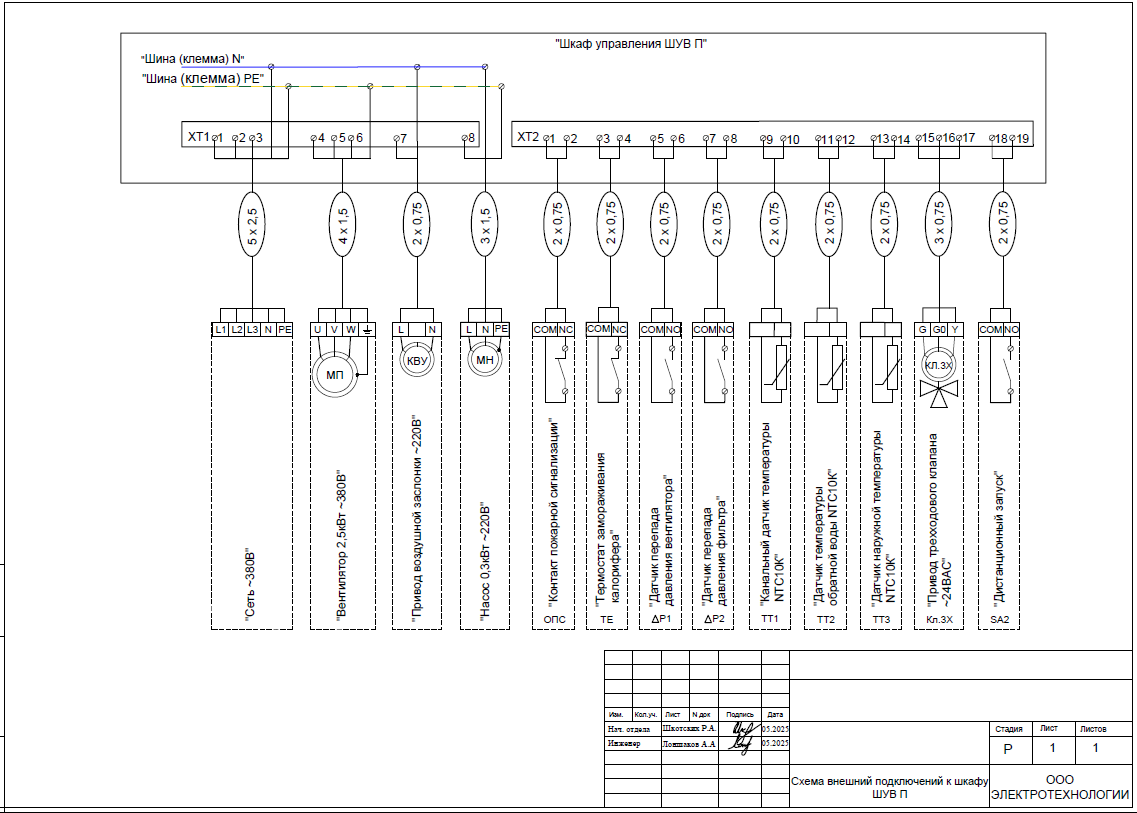

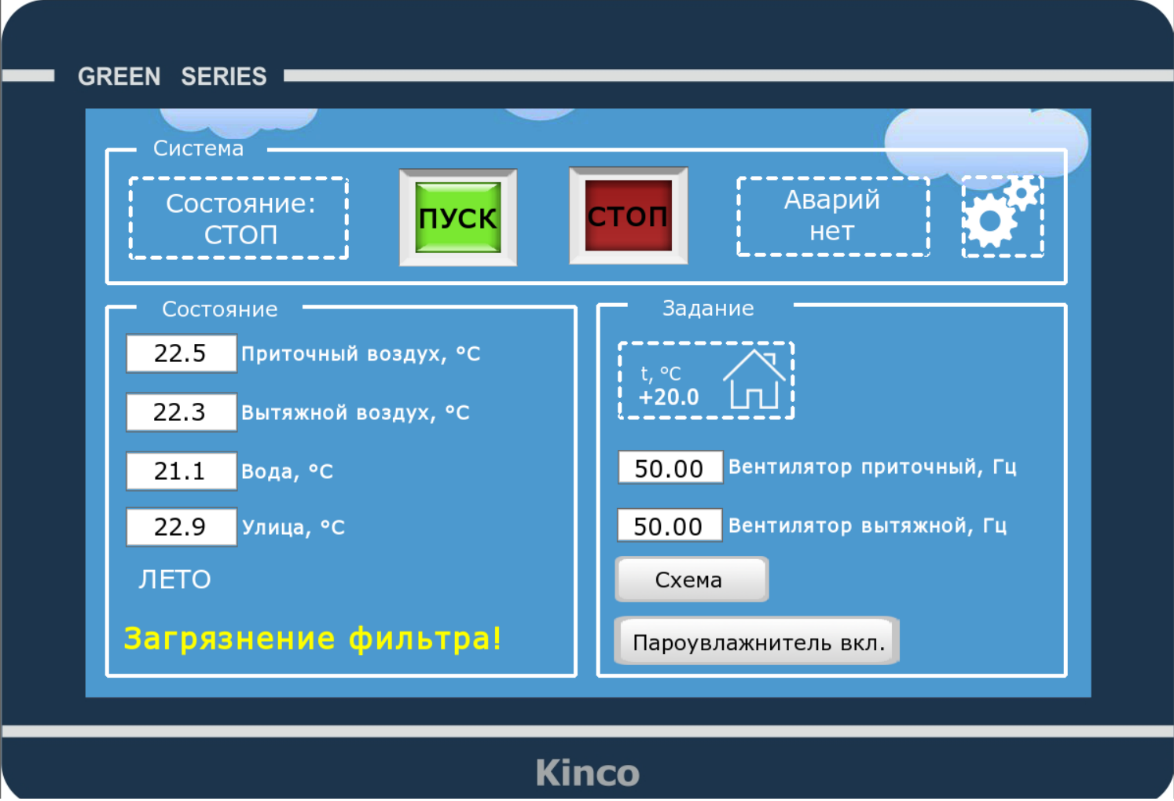

-Индикация состояния системы. На дисплее контроллера и внешних индикаторах: «Работает приток», «Теплоноситель в норме», «Перегрев», «Низкая температура воды», «Загрязнён фильтр».
-Защита от замерзания. При снижении температуры воды ниже +5 °C — включение аварийного режима: вентилятор отключается, клапан открывается на максимум, подаётся сигнал тревоги.
-Контроль фильтров. Сигнализация и блокировка при превышении перепада давления на фильтре (датчик подключён к дискретному входу).
- Защита от перегрева калорифера. Датчик температуры на выходе калорифера — при превышении порога (например, +80 °C) — закрывается клапан и отключается насос.
- Интеграция с BMS. Интерфейс RS485 (Modbus RTU) для передачи данных о температуре, расходе, статусе клапана и авариях в централизованную систему управления зданием.
-Система диспетчеризации и мониторинга с удаленным доступом к панели оператора при помощи VNC.
Применение:
- Больницы и поликлиники — точное поддержание температуры в операционных, палатах, изоляторах.
- Образовательные учреждения — комфортный микроклимат в классах, лабораториях, актовых залах.
- Логистические центры — предотвращение конденсата и замерзания в холодные сезоны.
- Жилые комплексы — подогрев приточного воздуха в подъездах, технических этажах, подземных парковках.
- Производственные помещения — поддержание температуры в зонах с высокой влажностью (например, пищевая промышленность).
Преимущества:
- Безопасность — отсутствие открытых нагревательных элементов, исключён риск возгорания.
- Долговечность — водяные калориферы служат 15–25 лет при правильной эксплуатации.
- Масштабируемость — легко интегрируется в существующие тепловые сети и BMS.
