ЩУП НКУ-ЭТ-1-03-025-УХЛ4

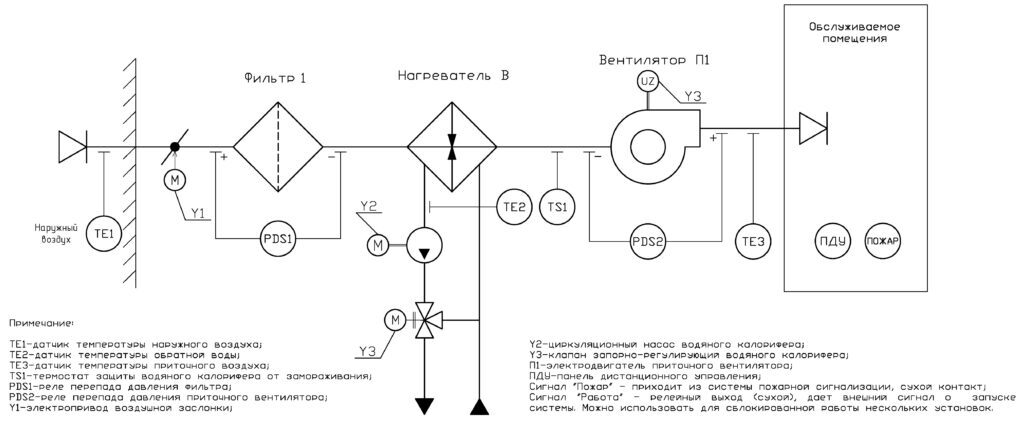

Щит автоматики для приточно-вытяжной установки с водяным калорифером
Степень защиты IP 65. Выполнен в пластиковом корпусе повышенной прочности с высоким уровнем пылевлагозащиты.
Автоматика обеспечивает круглогодичную эксплуатацию системы вентиляции с поддержанием заданной температуры в зимнем режиме работы.
Щит построен на базе контроллера EVCO (Италия), и выполняет следующие функции:
Управление вентиляторами притока и вытяжки;
Поддержание заданной температуры воздуха;
Переключение режимов "Зима / Лето";
Индикация работы вентиляторов притока и вытяжки;
Многоуровневая система защиты от замерзания калорифера, включающая:
управление приводом клапана с возвратной пружиной для закрытия воздухозаборного клапана при выключении вентилятора или при пропадании напряжения питания;
управление циркуляционным насосом на узле обвязки, обеспечивающим постоянный поток воды через калорифер;
постоянный контроль температуры обратной воды в калорифере во всех режимах работы, в том числе и в режиме стоянки;
постоянный контроль температуры воздуха на выходе из калорифера.
Защита от перегрева вентиляторов;
Защита от перекоса фаз или пропадания одной фазы;
Защита при коротком замыкании или перегрузке;
Индикация и отключение системы при загрязнении фильтра (опция)
Особенности:
автоматика работает с оборудованием любого производителя;
никакого программирования, программа уже загружена, контроллер предварительно настроена;
водяной калорифер с клапаном 0-10В (24В) и однофазным насосом;
трехуровневая защита калорифера от разморозки:
световая индикация режимов работы установки;
комплектующие ведущих отечественных и мировых производителей;
переключатель ручного пуска по месту, в обход дистанционного управления для облегчения пуско-наладочных работ;

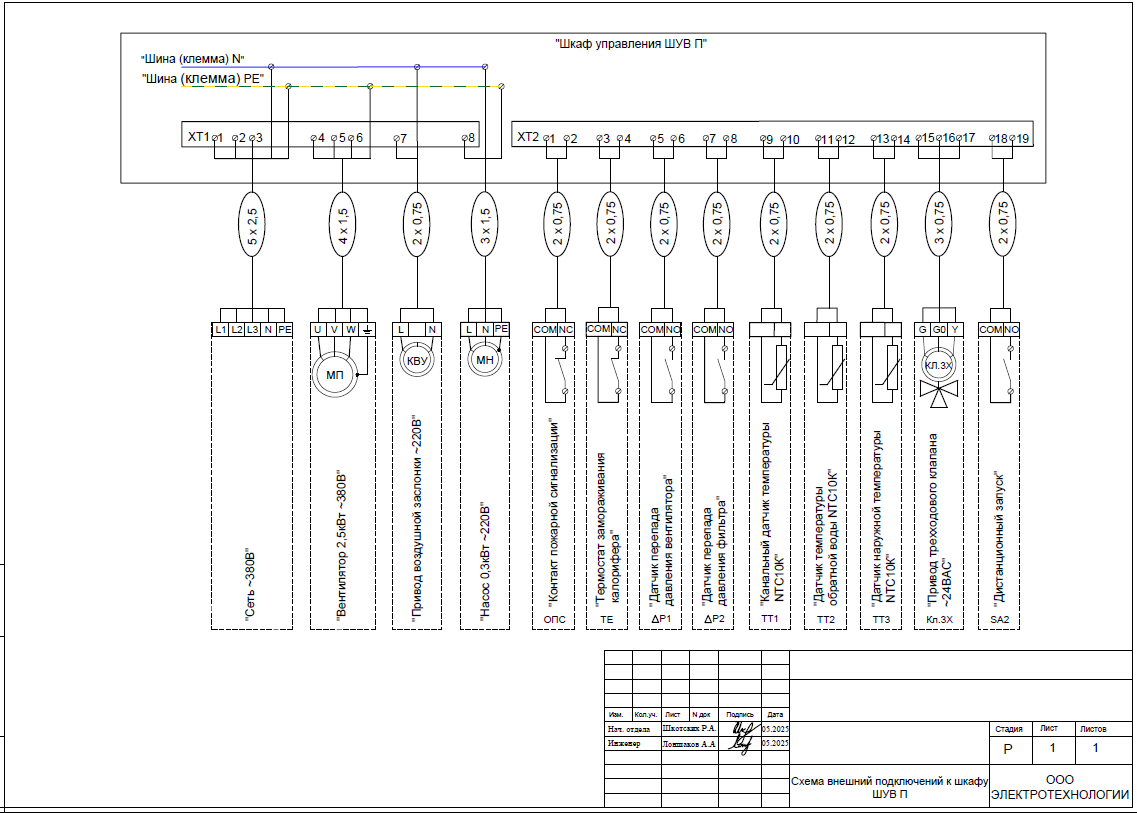

клеммы внешних подключений для всех элементов приточной установки для удобного монтажа;
поддержка диспетчеризации по протоколу ModBus RTU.
Функции управления:
измерение температуры наружного и приточного воздуха по датчикам типа NTC10k;
управление приточным вентилятором как через внешний регулятор скорости, так и прямым пуском;
управление заслонкой наружного воздуха (питание 220В с/без возвратной пружины);
управление нагревателем осуществляет ПИ-регулятор с динамической системой подбора режима работы для обеспечения точного поддержания температуры приточного воздуха;
предварительный прогрев установки в "зимний" пуск;
контроль основных технологических параметров и выявление аварийных ситуаций;
многоступенчатая защита теплообменника от замерзания;
плавный переход на рабочий режим;
переключение режимов Вентиляция/Нагрев как в автоматическом режиме, так и вручную;
автоматическое регулирование температуры подаваемого воздуха в соответствии с заданной уставкой;
релейный выход на внешнюю сигнализацию о работе системы.
Функции защиты:
защита питающей цепи автоматическими выключателями;
контроль состояния датчиков температуры;
контроль работы двигателя вентилятора по датчику перепада давления;
контроль загрязнения фильтра;
дневной таймер (при использовании панели);
многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и капиллярному термостату;
сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей.
Световая сигнализация режимов работы:
установка работает в нормальном режиме: лампа "Работа";
сигнализация о загрязнении фильтра: лампа "Фильтр";
сигнализация об аварии или ошибке в ходе работы установки: лампа "Авария".
Полное описание алгоритмов
поддержка любой системы диспетчеризации и визуализации. В программу заложены сетевые переменные основных параметров, необходимо только "обратиться" к ним по свободному COM-порту (RS-485/ModBus RTU);
плавное управление клапаном на обвязке калорифера от 0 % до 100 % позволяет максимально точно поддерживать заданную уставку температуры;
индивидуальное управление с помощью пульта дистанционного управления с ЖК дисплеем с белой подсветкой. При этом доступен широкий набор конфигурируемых параметров, которые позволяют индивидуально настроить работу каждой установки;
современные алгоритмы управления в режиме нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
контроль основных технологических параметров и развитые функции диагностики. На панель выводятся коды аварий. В инструкции к шкафу описана расшифровка кода с пояснениями возможных причин возникновения и способов их устранения;
управление нагревателем осуществляет адаптивный регулятор с динамической системой подбора режима работы для обеспечения высочайшей точности поддержания температуры приточного воздуха;
возможность выбора скорости вращения вентилятора (при наличии регулятора скорости).
защита установки от переохлаждения приточного воздуха и от замерзания воды в калорифере;
ручное включение установки с помощью переключателя, облегчающий пуско-наладочные работы, а также в случае отключения дистанционных средств управления;
если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха и нагреватель не справляется), то будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются (при наличии регулятора скорости);
внешний сигнала "Работа" (релейный выход NO), для сблокированной работы нескольких установок или в систему диспетчеризации;
выключение установки при включении пожарной сигнализации.
