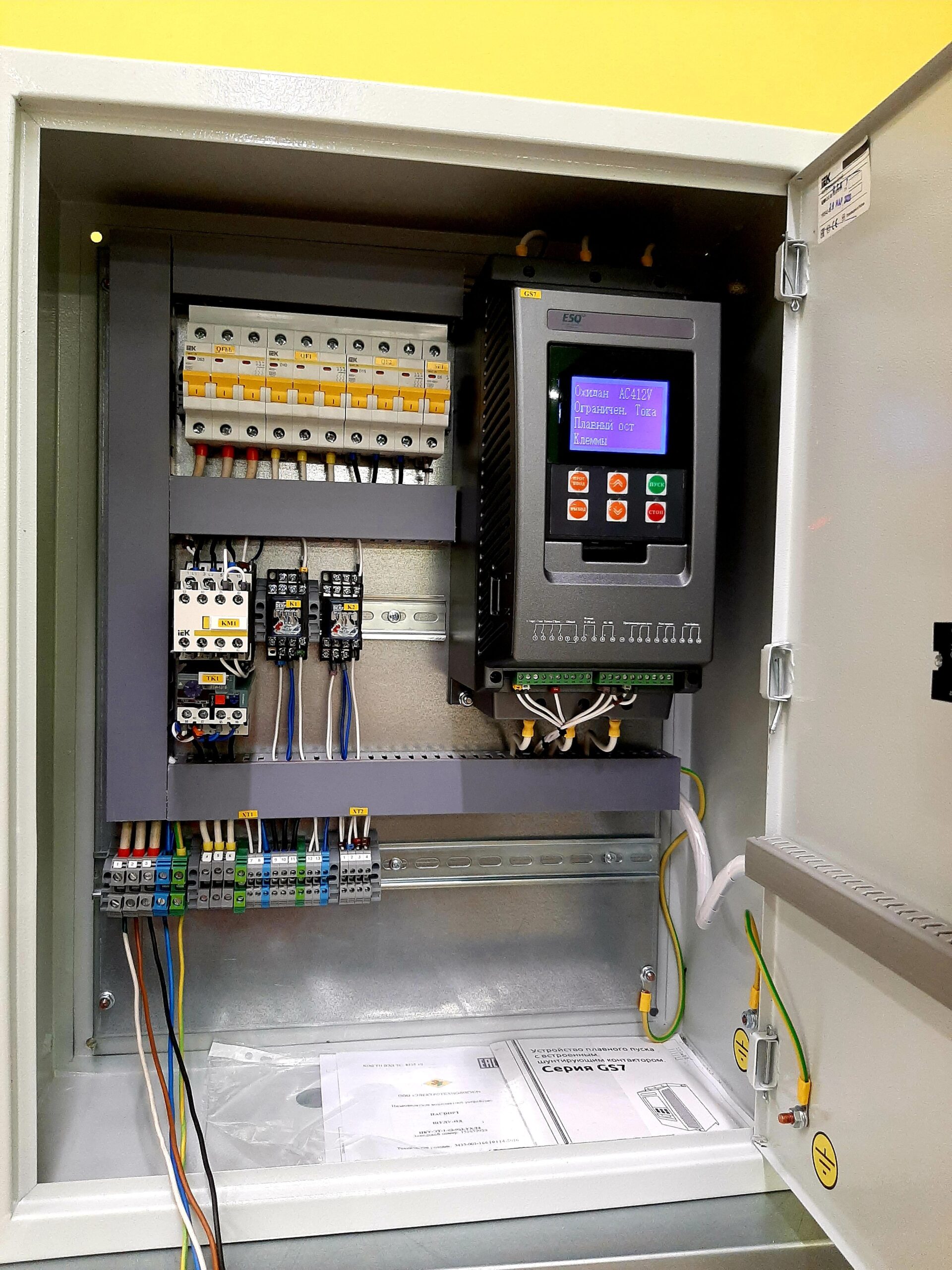

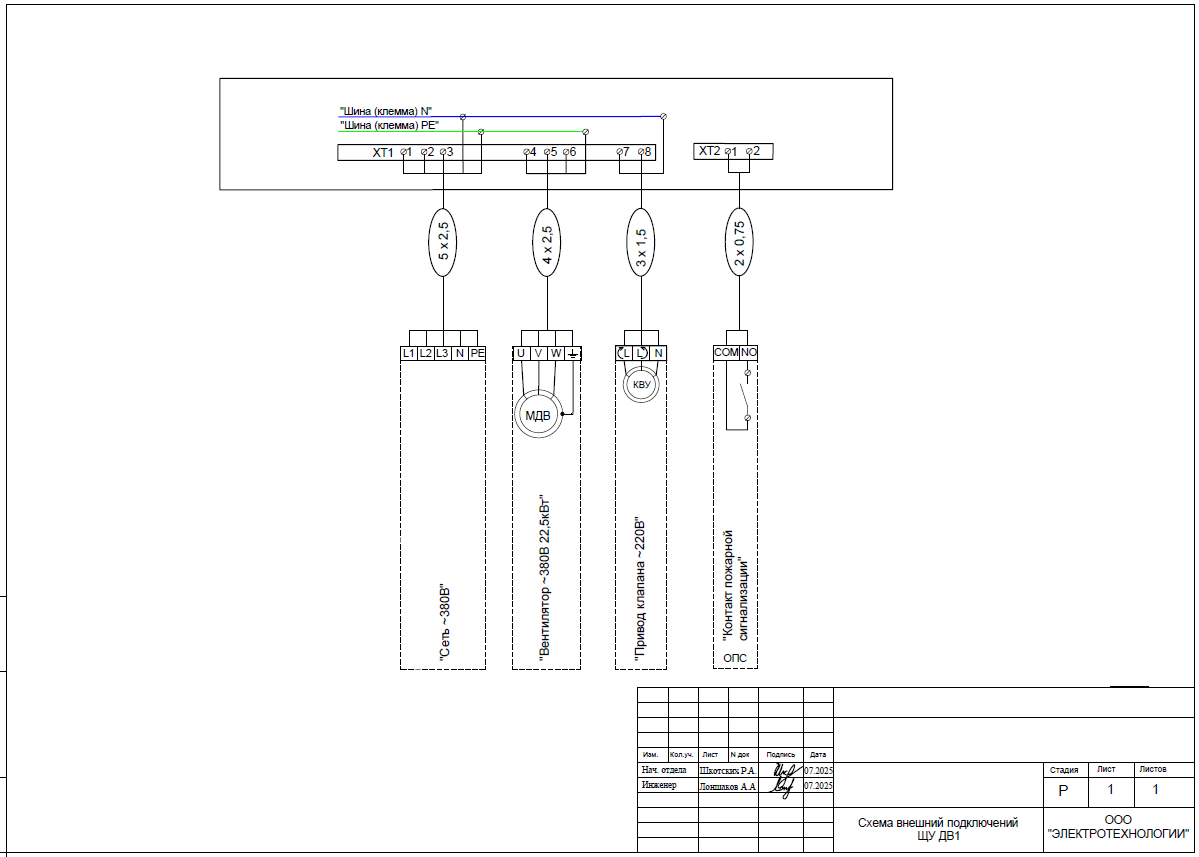

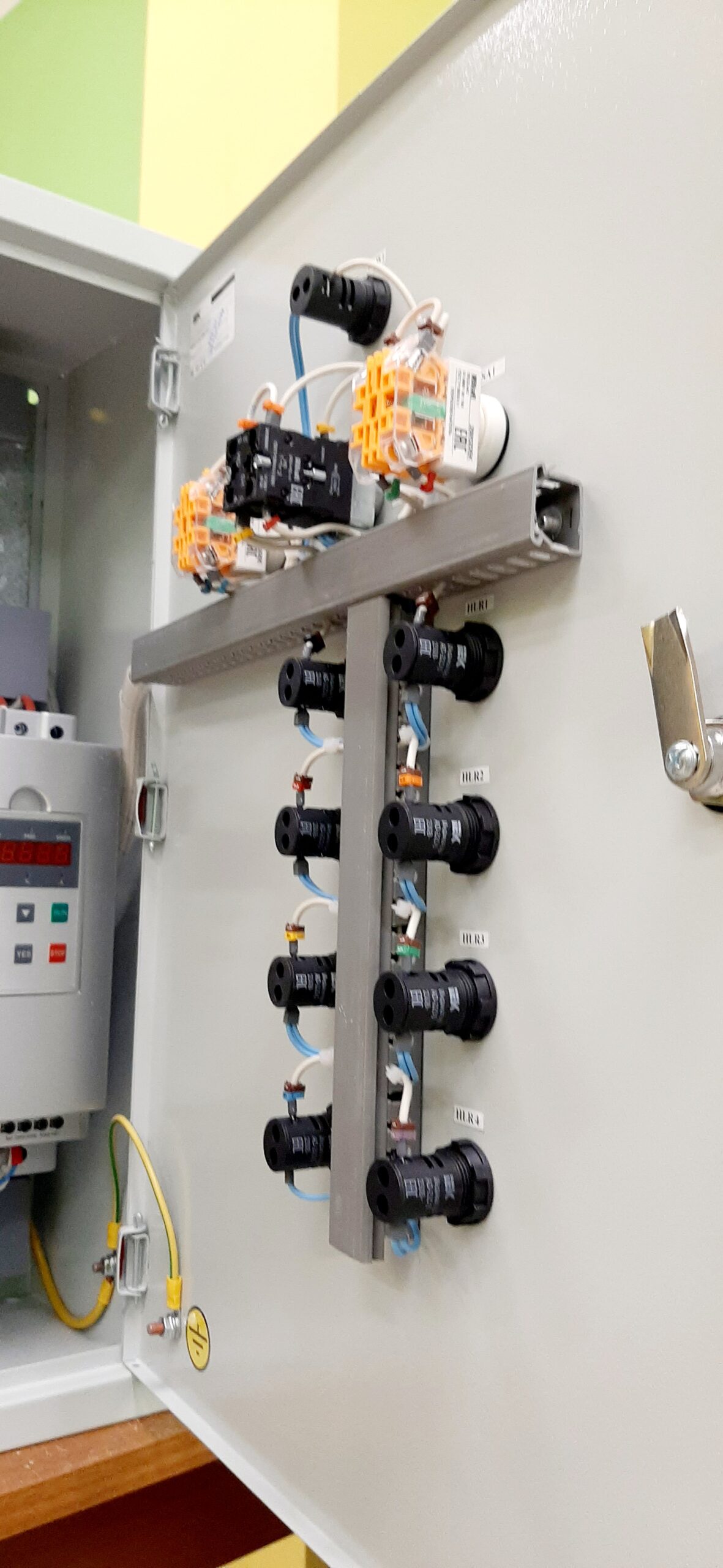

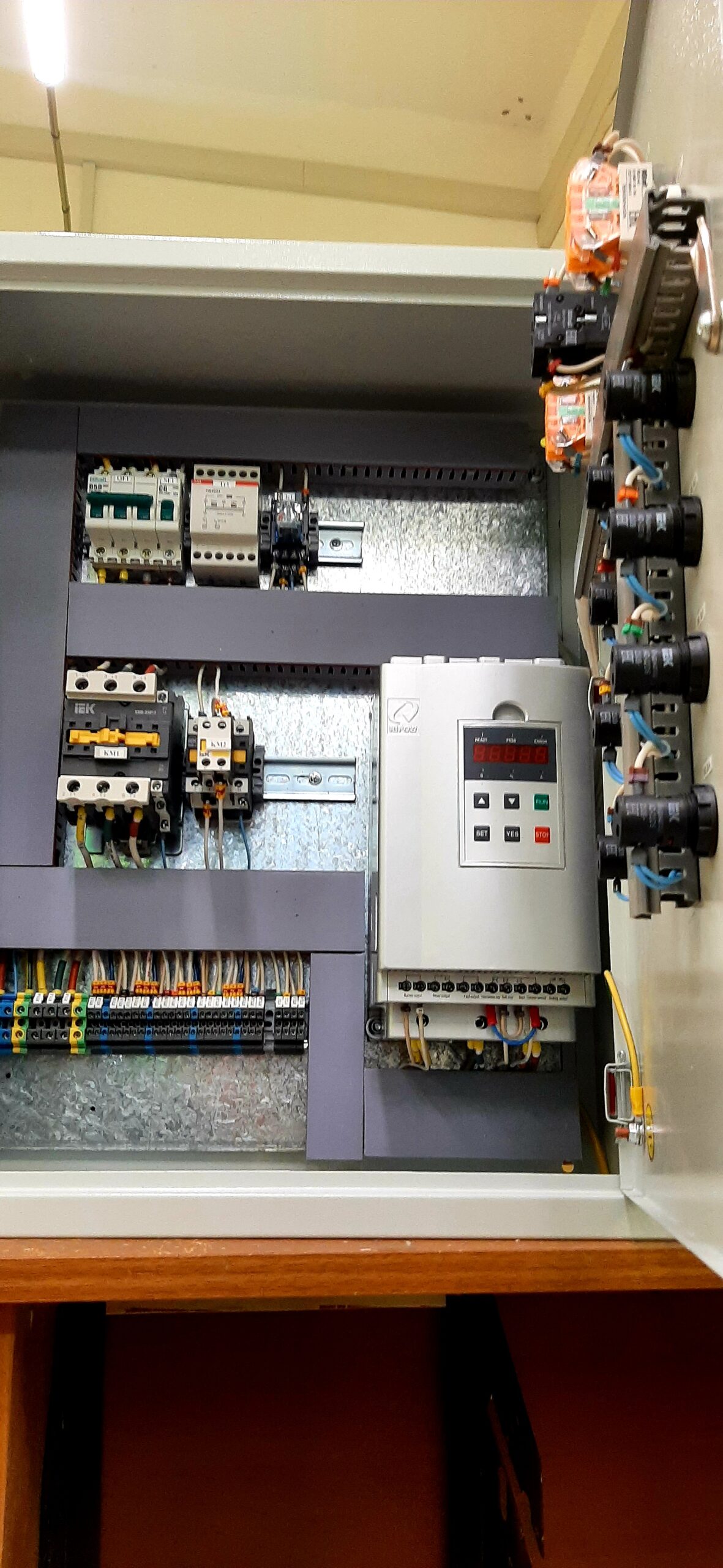

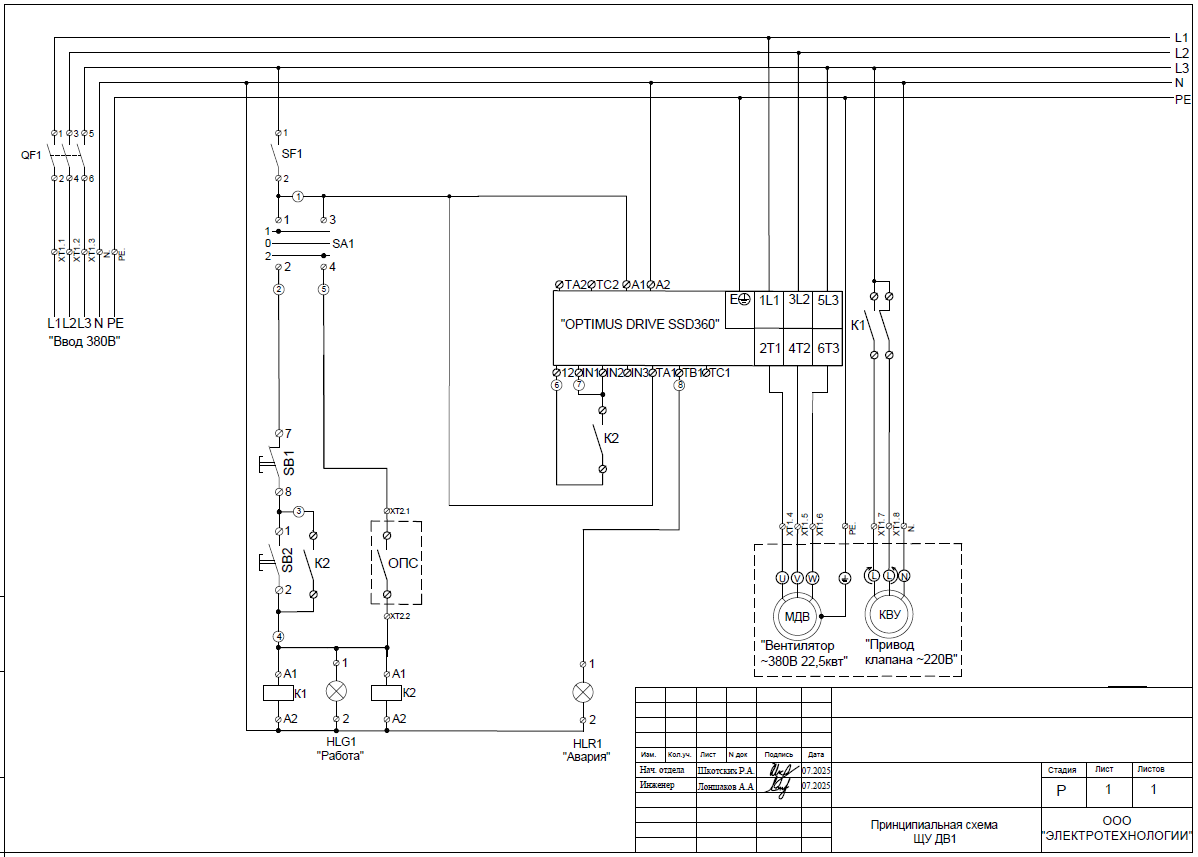

Шкаф управления вентилятором подпора 55 квт с УПП. ЩУПД НКУ-ЭТ-1-03-085-УХЛ4
Шкаф управления системой подпора с прибором контроля линий УКЛ и устройством плавного пуска (УПП) — это высоконадёжное промышленное решение, предназначенное для автоматизированного управления оборудованием системы подпора давления (СПД) в зданиях с повышенными требованиями к пожарной безопасности. Система подпора создаёт избыточное давление (25–50 Па) в эвакуационных путях (лестничные клетки, тамбуры-шлюзы, коридоры), предотвращая проникновение дыма из зон пожара. Использование УПП исключает резкие пусковые токи, снижает механические нагрузки на двигатели и воздуховоды, а УКЛ гарантирует целостность управляющих цепей — что критически важно для гарантированного срабатывания системы в аварийной ситуации.
Соответствует требованиям СП 7.13130.2020, ГОСТ Р 53325 и нормам эвакуационной безопасности.
Техническое описание
Назначение
Шкаф управления обеспечивает:
- Автоматическое включение вентиляторов подпора при срабатывании пожарной сигнализации;
- Поддержание заданного избыточного давления (25–50 Па) в защищаемых зонах с помощью PID-регулирования; (опционально)
- Плавный пуск двигателей вентиляторов с помощью УПП — снижение пусковых токов до 2–3× от номинала;
- Непрерывный контроль целостности управляющих линий с помощью прибора УКЛ — выявление обрыва, КЗ, утечки тока;
- Сигнализацию неисправностей в реальном времени;
- Работу в аварийных условиях — при отключении основного питания за счёт резервного источника 24 В DC; (опционально)
- Интеграцию с центральной пожарной панелью и системой управления зданием (BMS/SCADA). (опционально)
Основные функции
-Плавный пуск вентиляторов (УПП). При получении сигнала «Пожар» — УПП постепенно увеличивает напряжение на двигателе, обеспечивая плавный разгон до номинальной скорости за 5–15 сек. Исключает гидравлические удары в воздуховодах и перегрузки сети.
-Автоматическое включение СПД. При поступлении сигнала от пожарной панели — шкаф немедленно запускает УПП и открывает клапаны, создавая избыточное давление.
-PID-регулирование давления. Контроллер на основе данных с датчиков давления автоматически регулирует скорость вентиляторов, поддерживая давление в диапазоне 25–50 Па — предотвращая как недостаточную защиту, так и чрезмерное давление, мешающее открыванию дверей.
-Контроль линий (УКЛ). Непрерывная диагностика кабелей управления вентиляторами и клапанами: — Обрыв — индикация «Линия 3 — Обрыв» — КЗ — «Линия 5 — КЗ» — Заземление — «Линия 7 — Утечка» При неисправности — шкаф не запускает СДУ и формирует сигнал «СДУ — Неисправна».
-Автоматическое срабатывание СДУ. При поступлении сигнала от пожарной панели — шкаф немедленно запускает УПП и открывает/закрывает клапаны в заданной последовательности.
-Контроль положения клапанов. Концевые выключатели подтверждают открытие/закрытие каждого клапана. При несоответствии — формируется ошибка «Клапан 2 не закрылся».
-Резервное питание. При отключении 380 В — шкаф переходит на 24 В DC, обеспечивая работу контроллера, УКЛ и электроприводов клапанов. (опционально)
-Ручное управление и тестирование. Кнопки «Пуск», «Стоп», «Тест» — для проверки работоспособности без вызова пожарной сигнализации. Режим «Тест» — запуск УПП и клапанов вручную.
-Логирование событий. Автоматическое сохранение: — время срабатывания СДУ — тип и время неисправности линии (УКЛ) — параметры пуска (время, ток, напряжение) — переключение питания Логи хранятся в памяти контроллера и экспортируются через USB/Ethernet.
-Интеграция с BMS/SCADA. Передача статусов: «СДУ — Работает», «Неисправность УКЛ», «УПП — В работе», «Питание — Резерв» по Modbus TCP/RTU.
