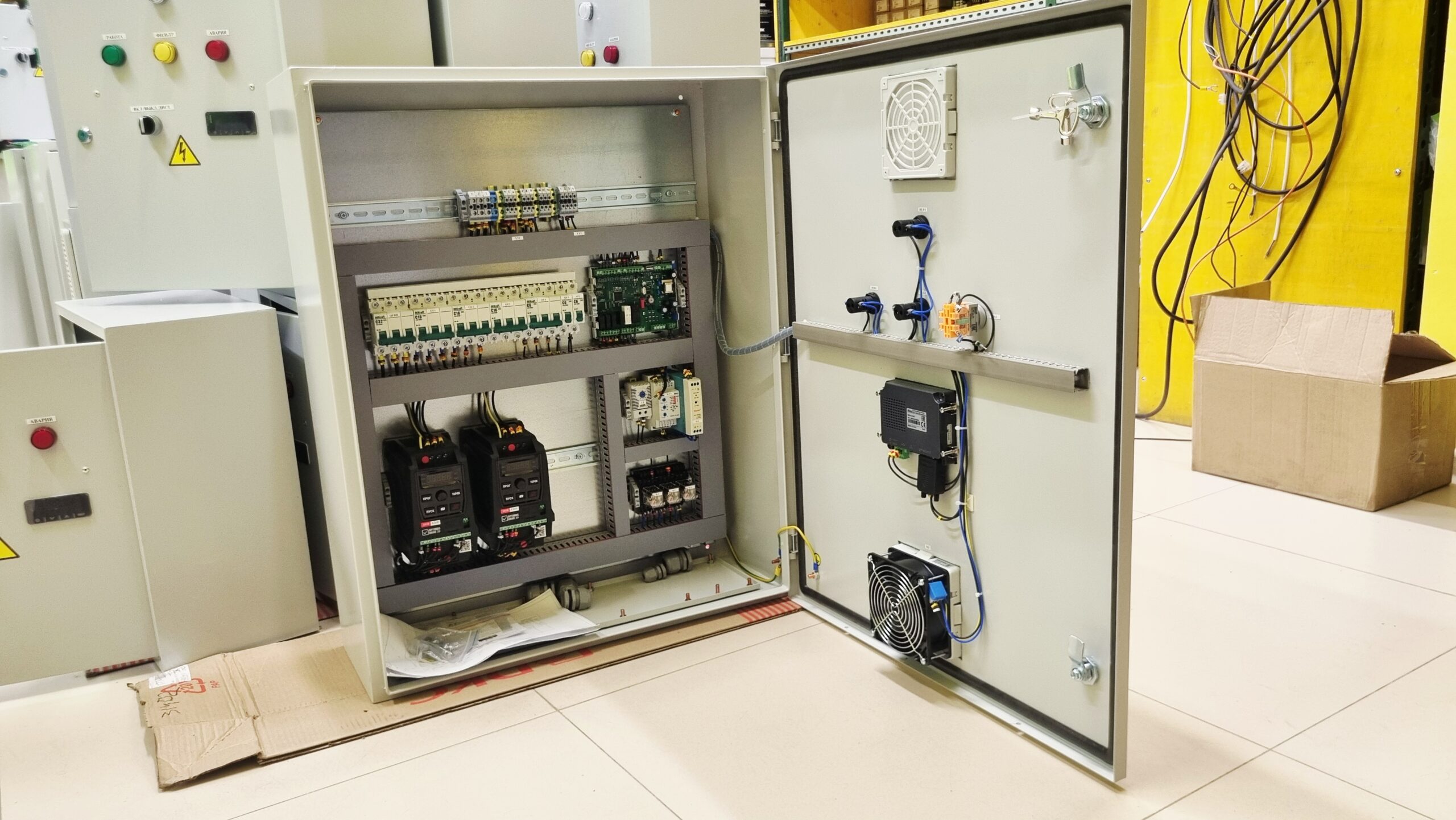

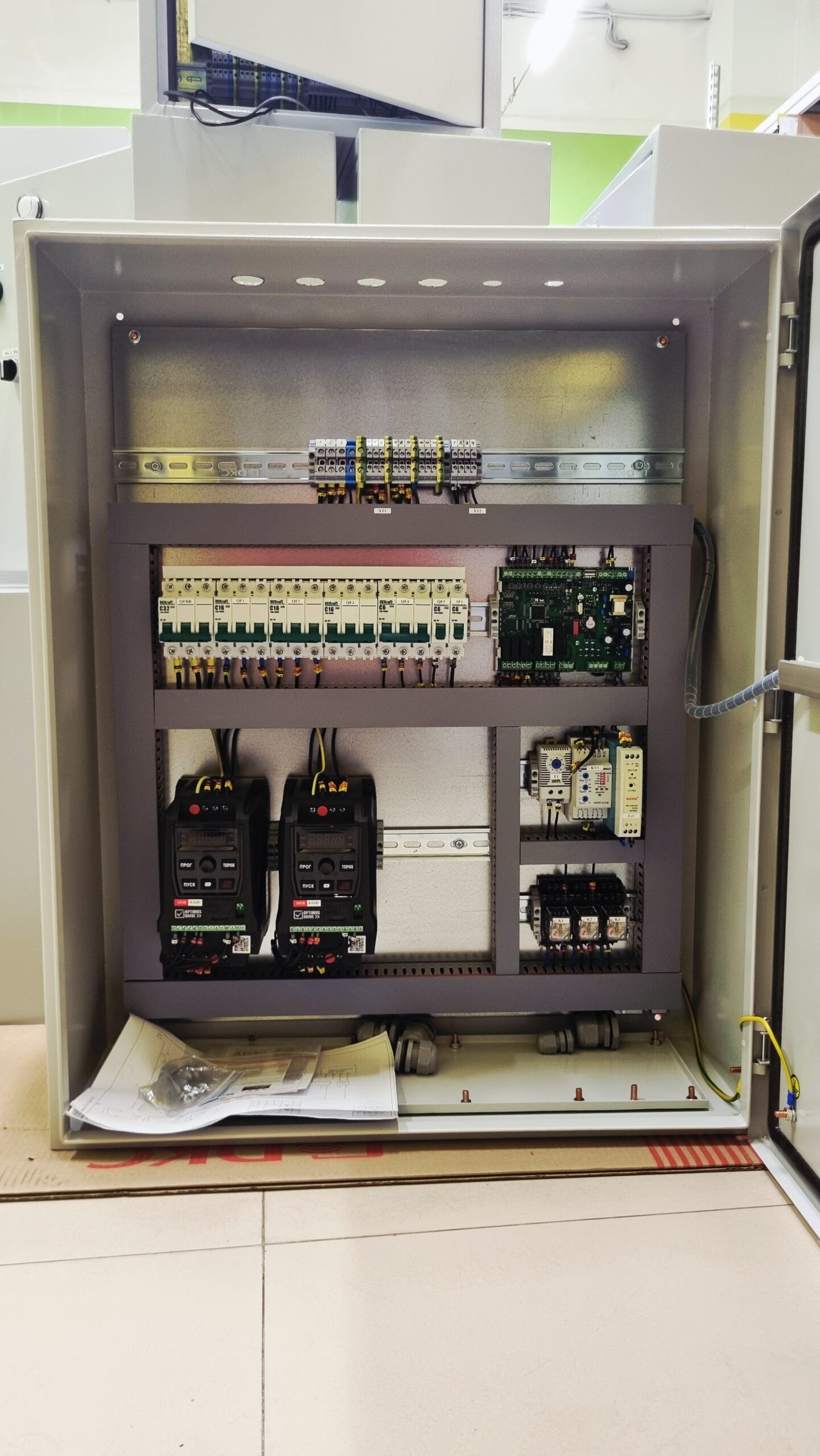

ШУН-КНС НКУ-ЭТ-1-03-010-УХЛ4 Шкаф управления канализационными насосами (2*1,5 квт) с частотными преобразователями.
Шкаф управления канализационной насосной станцией (КНС) с сенсорной панелью и управлением по гидростатическому и двум аварийным поплавковым датчикам уровня — это промышленное автоматизированное решение для бесперебойного и безопасного управления двумя насосами с частотными преобразователями в условиях переменного уровня сточных вод. Система обеспечивает точное регулирование производительности, защиту от сухого хода, аварийное отключение и интуитивный интерфейс для оперативного контроля и обслуживания.

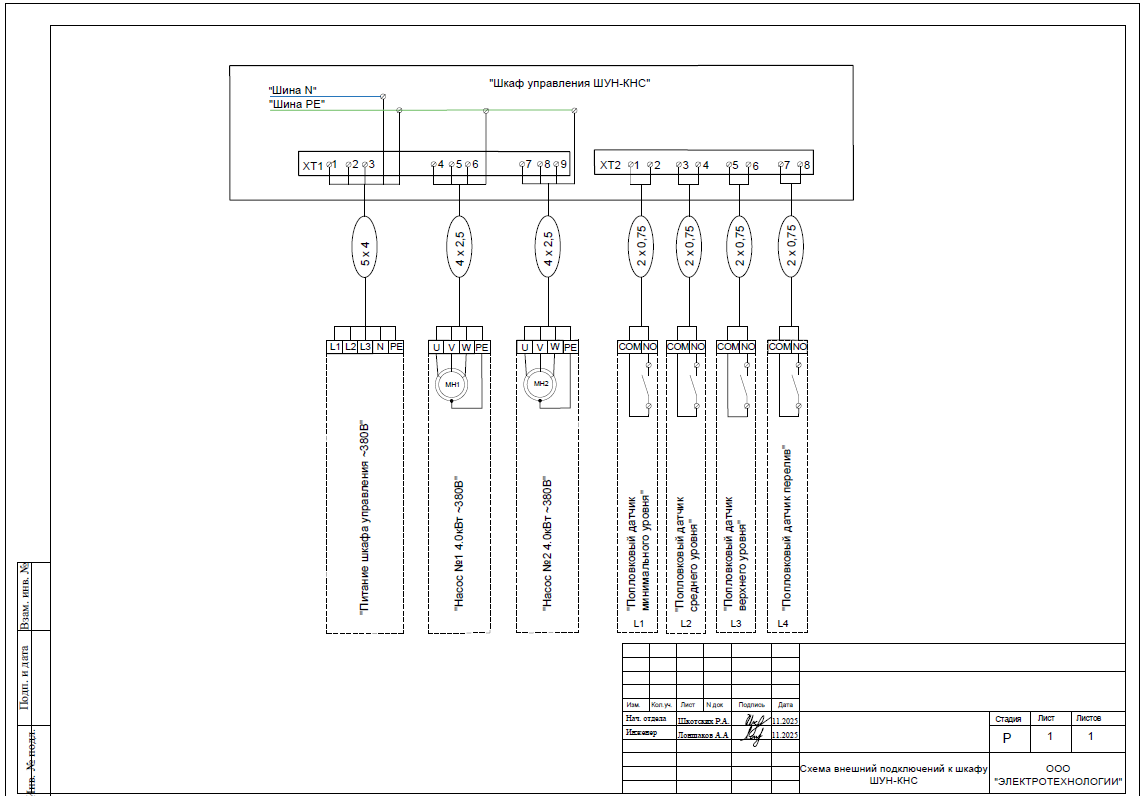

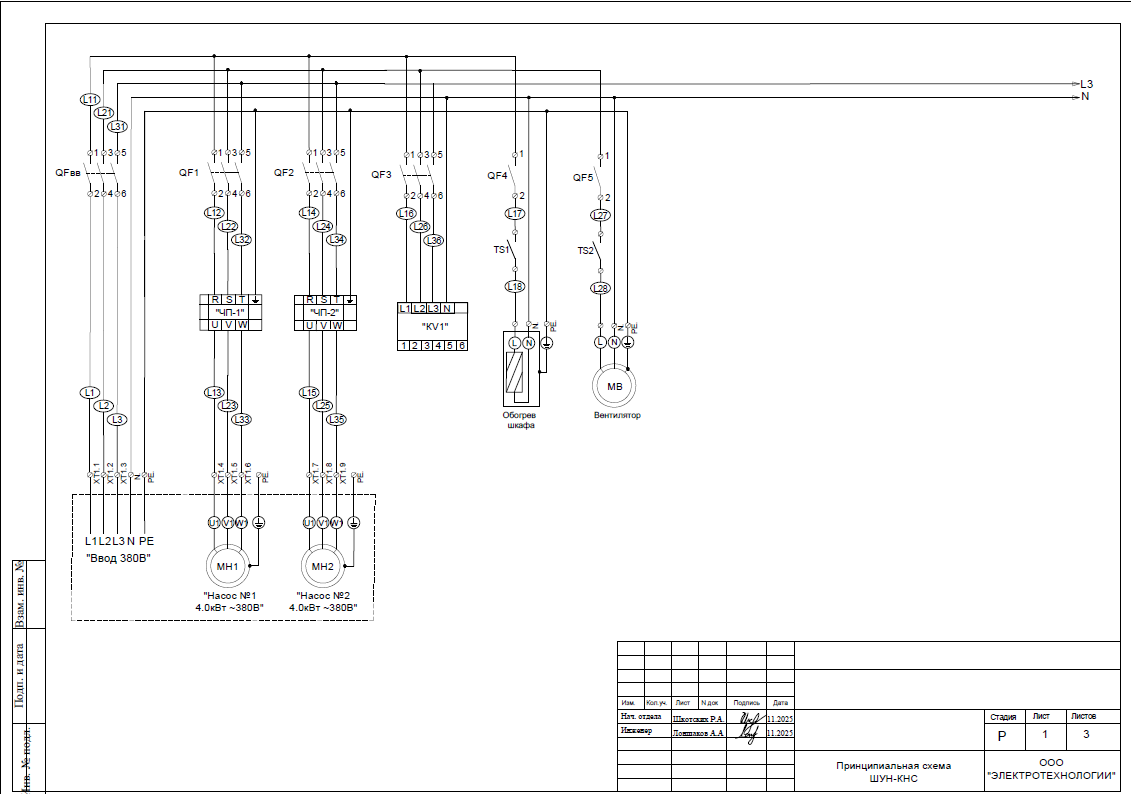

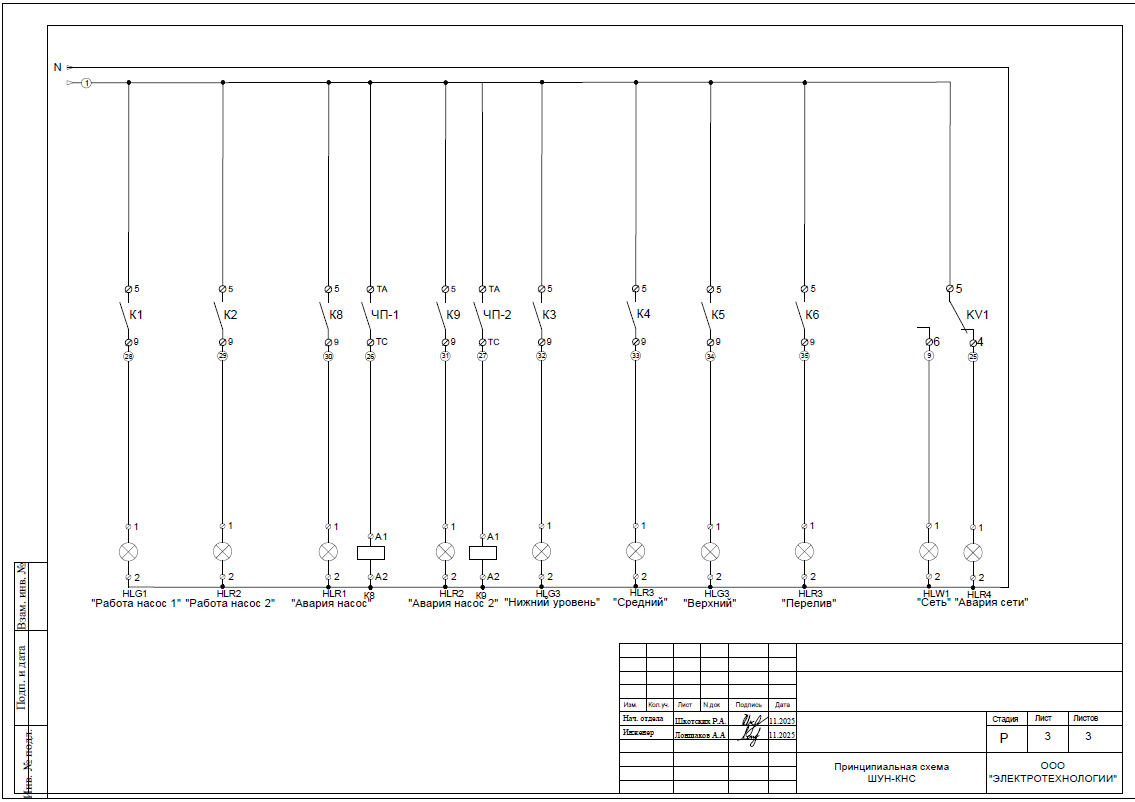

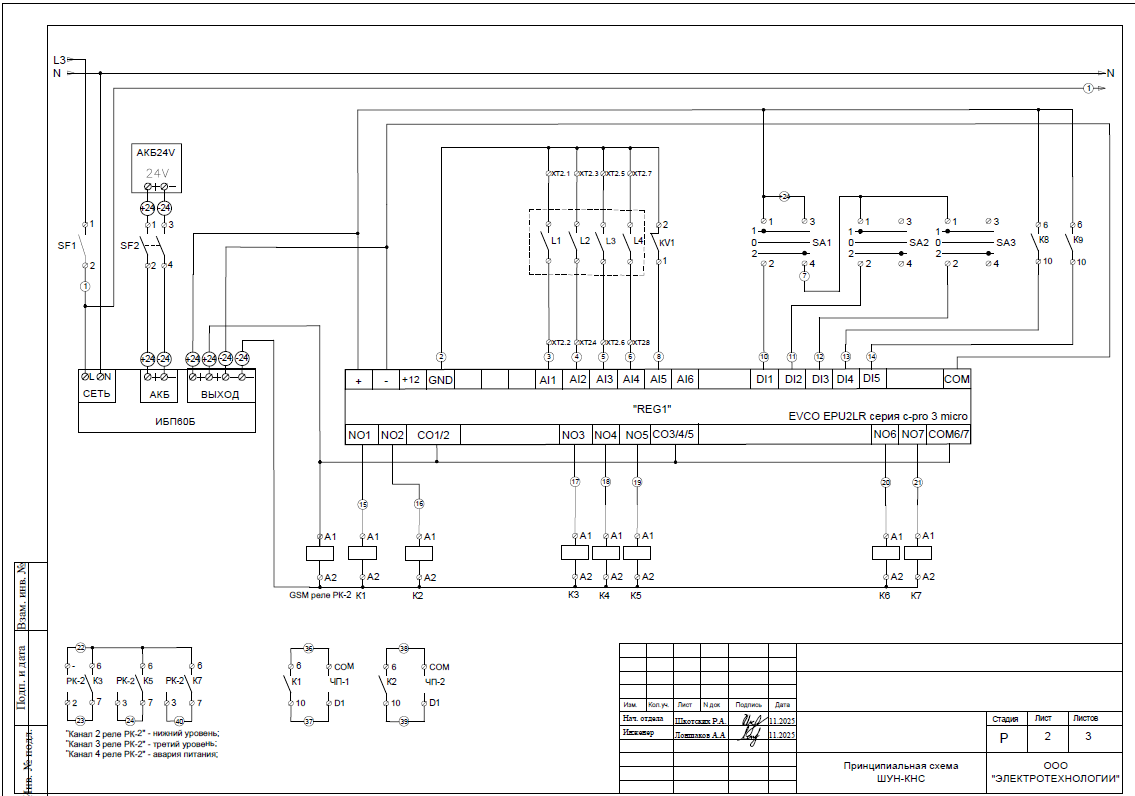

Техническое описание
Назначение
Шкаф управления предназначен для автоматического управления насосами КНС на основе сигналов от трёх датчиков уровня:
- Гидростатический датчик — для непрерывного измерения уровня жидкости и плавного регулирования скорости насосов;
- Два аварийных поплавковых датчика — для защиты от перелива (верхний уровень) и сухого хода (нижний уровень).
Система обеспечивает:
- Плавное регулирование производительности насосов с помощью частотных преобразователей (ЧП);
- Чередование работы насосов для равномерного износа;
- Автоматическое отключение при критических уровнях;
- Визуальный и звуковой контроль состояния системы через сенсорную панель;
- Снижение энергопотребления за счёт адаптивного режима работы.
Основные функции
-Управление по гидростатическому датчику. На основе сигнала 4–20 мА контроллер плавно регулирует частоту ЧП: — при низком уровне — насос работает на 20–40%> — при среднем уровне — 50–70% — при высоком уровне — 80–100% Это снижает гидравлические удары и энергопотребление
-Аварийное отключение при сухом ходе. При срабатывании нижнего поплавка — немедленная остановка всех насосов, индикация «Сухой ход» на панели
-Аварийный перелив. При срабатывании верхнего поплавка — включаются оба насоса одновременно на 100%, формируется аварийный сигнал «Перелив» и звуковая тревога
-Чередование насосов. Контроллер отслеживает время наработки каждого насоса. При каждом запуске включается насос с меньшей наработкой — обеспечивает равномерный износ
-Интуитивная сенсорная панель. Пользователь может: — вручную включить/остановить насосы — сбросить аварийный статус — просмотреть историю событий — настроить пороги уровня (через меню)< — проверить параметры ЧП (частота, ток, температура)
-Самодиагностика и логирование. Автоматическое сохранение: — время включения/остановки насосов — изменения уровня и частоты — срабатывание аварийных датчиков — переключения между насосами
-Защита от перегрузок. ЧП предотвращают перегрев двигателей. При превышении тока — насос отключается, формируется аварийный сигнал
Характеристики оборудования
-Количество насосов. 2 (основной + резервный)
-Мощность насосов. До 1,5 кВт каждый
-Тип управления. Гидростатический датчик (4–20 мА) + 2 аварийных поплавка (сухие контакты)
-Частотные преобразователи. По одному на насос, диапазон частот 0–50 Гц, защита IP31 (установлены внутри шкафа)
-Сенсорная панель. 7–10 дюймов, TFT, сенсорный экран, русский интерфейс, встроенная память
-Напряжение питания. 380 В ±10%, 50 Гц, 3 фазы + PE
-Резервное питание. ИБП 24 В DC, 10–20 А·ч (до 4 часов автономной работы)
-Степень защиты шкафа. IP54 (внутренняя установка) / IP65 (уличная установка)
-Контроллер. EVCO, KINCO
-Интеграция. USB (экспорт логов), Modbus RTU
Применение
- Канализационные насосные станции (КНС) в жилых, коммерческих и промышленных зонах;
- Подвалы, парковки, тоннели, дренажные системы;
- Объекты с высокой нагрузкой на сточные воды (гостиницы, больницы, спортивные комплексы)
