ШУН. НКУ-ЭТ-1-03-010-УХЛ4 Шкаф управления насосами по датчику дифференциального давления.
Шкаф управления 2-мя насосами поддержания разности давлений (дифференциального давления).
Шкаф управления обеспечивает:
• Комплексную защиту питающих цепей и электродвигателей;
• Выбор режимов управления: автоматический или ручной;
• Автоматическое отключение электродвигателей при наличии внешнего сигнала (тепловое реле или иной релейный контакт) и автоматическое включение при ее отсутствии;
• Автоматическое отключение электродвигателей при коротком замыкании или срабатывании теплового реле, встроенного в автомат защиты двигателя;
• *Автоматическое отключение электродвигателей при пропадании одной из фаз, перекосе или неправильной последовательности подключения фаз и автоматическое включение при ее появлении;
• *Визуальное отображение рабочего или аварийного состояния каждого электродвигателя;
• *Дистанционную передачу сигнала аварии каждого электродвигателя (беспотенциальные контакты);
• *Выбор основного ввода питания принудительно с помощью переключения;
• Защита насосов от работы без воды, посредством подключения датчика сухого хода (реле давления, датчика уровня и т. п.)
• *Диспетчеризация: «Авария» каждого электродвигателя
Устройство и принцип работы
Шкаф управления состоит из следующих элементов:
‐ светосигнализация;
‐ управляющие органы;
‐ система автоматики.

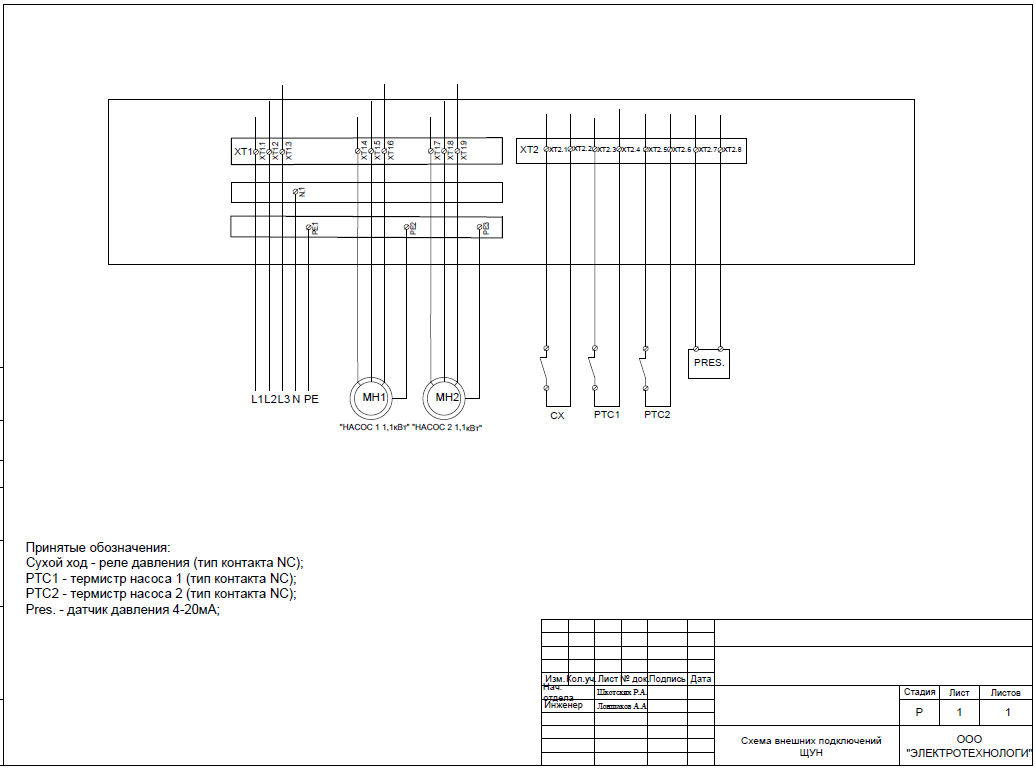

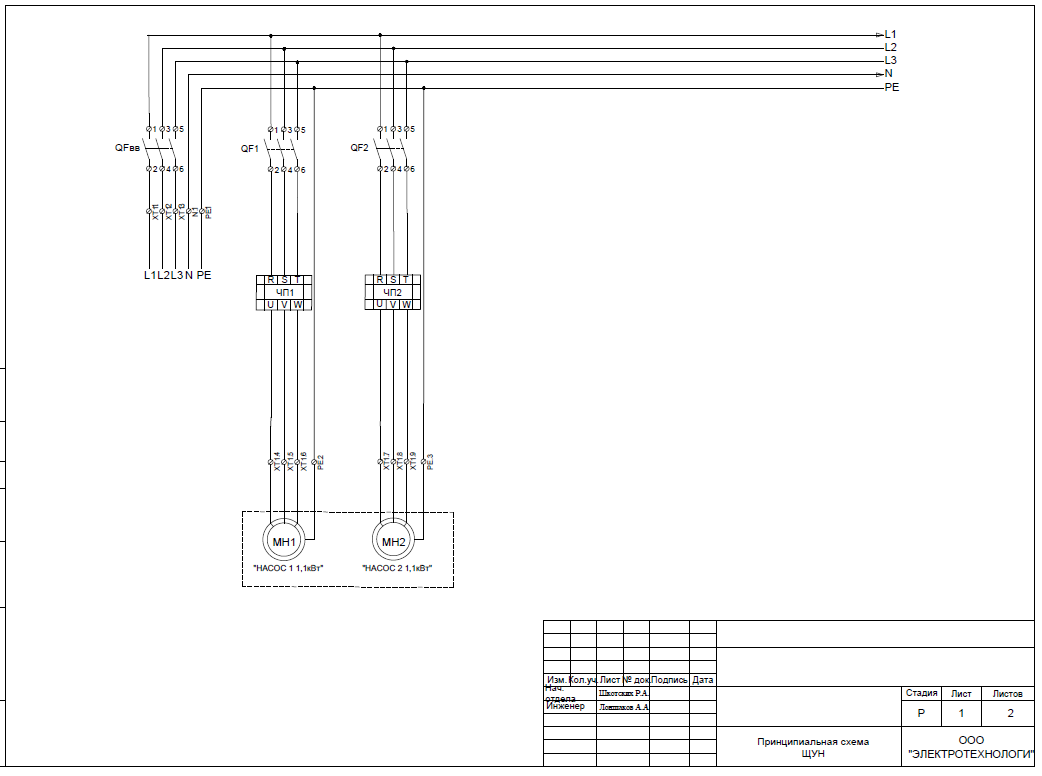

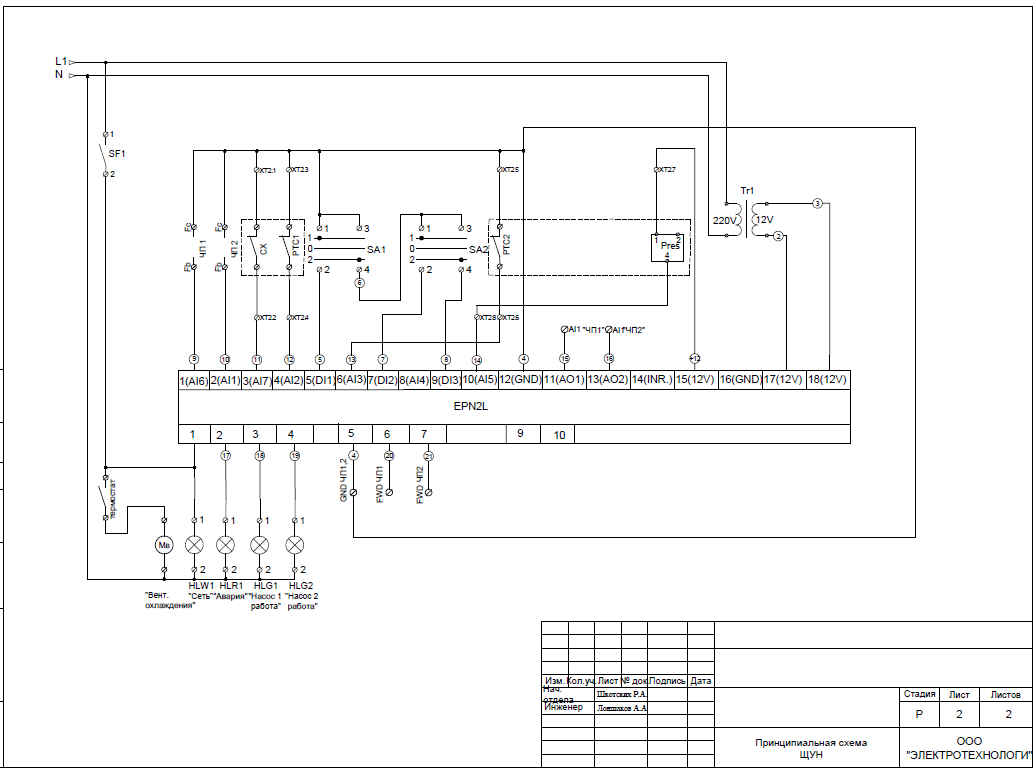

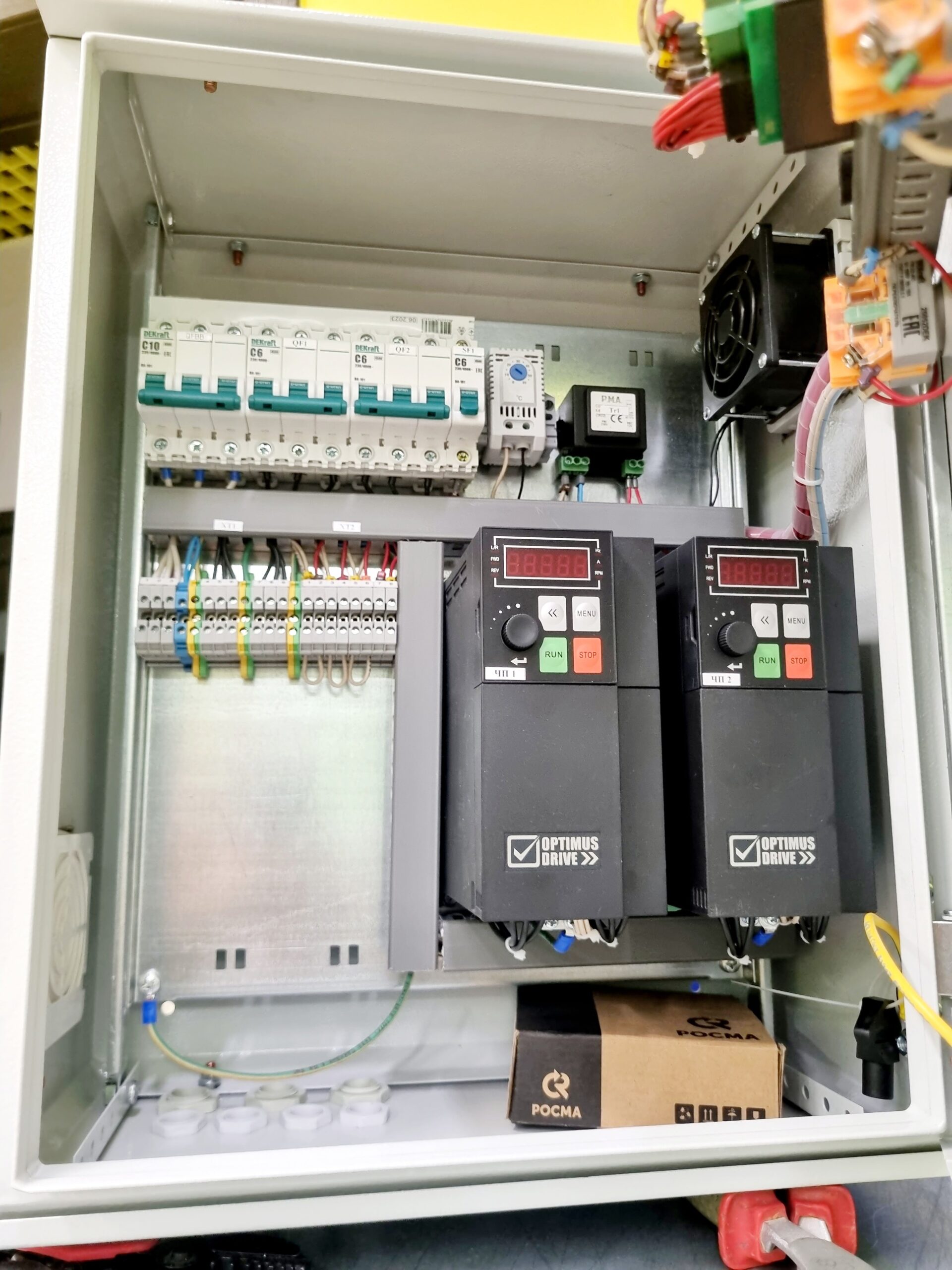

Конструкция шкафа управления насосной станцией представляет собой металлический шкаф (стандартное исполнение корпусов со степенью защиты IР65 по ГОСТ 14254‐96) с односторонним или двусторонним обслуживанием. Конструкция щита обеспечивает легкий доступ к узлам в процессе монтажа и наладки. В зависимости от схемы в шкаф устанавливаются силовые коммутационные аппараты, защитные устройства, устройства автоматизации, устройства плавного пуска (УПП), преобразователи частоты (ПЧ) и пр. С лицевой стороны на дверцах шкафов расположены органы управления и сигнализации. Кабели ввода и вывода силовых цепей могут быть расположены как снизу, так и сверху шкафа. Принцип работы шкафа основан на схеме включения агрегатов от поплавков, датчиков или иных внешних релейных сигналов.
Алгоритм работы агрегатов может быть реализован в зависимости от требований заказчика.
Режимы работы
Шкаф управления обеспечивает работу агрегатов в двух режимах: «Ручной» и «Автоматический».

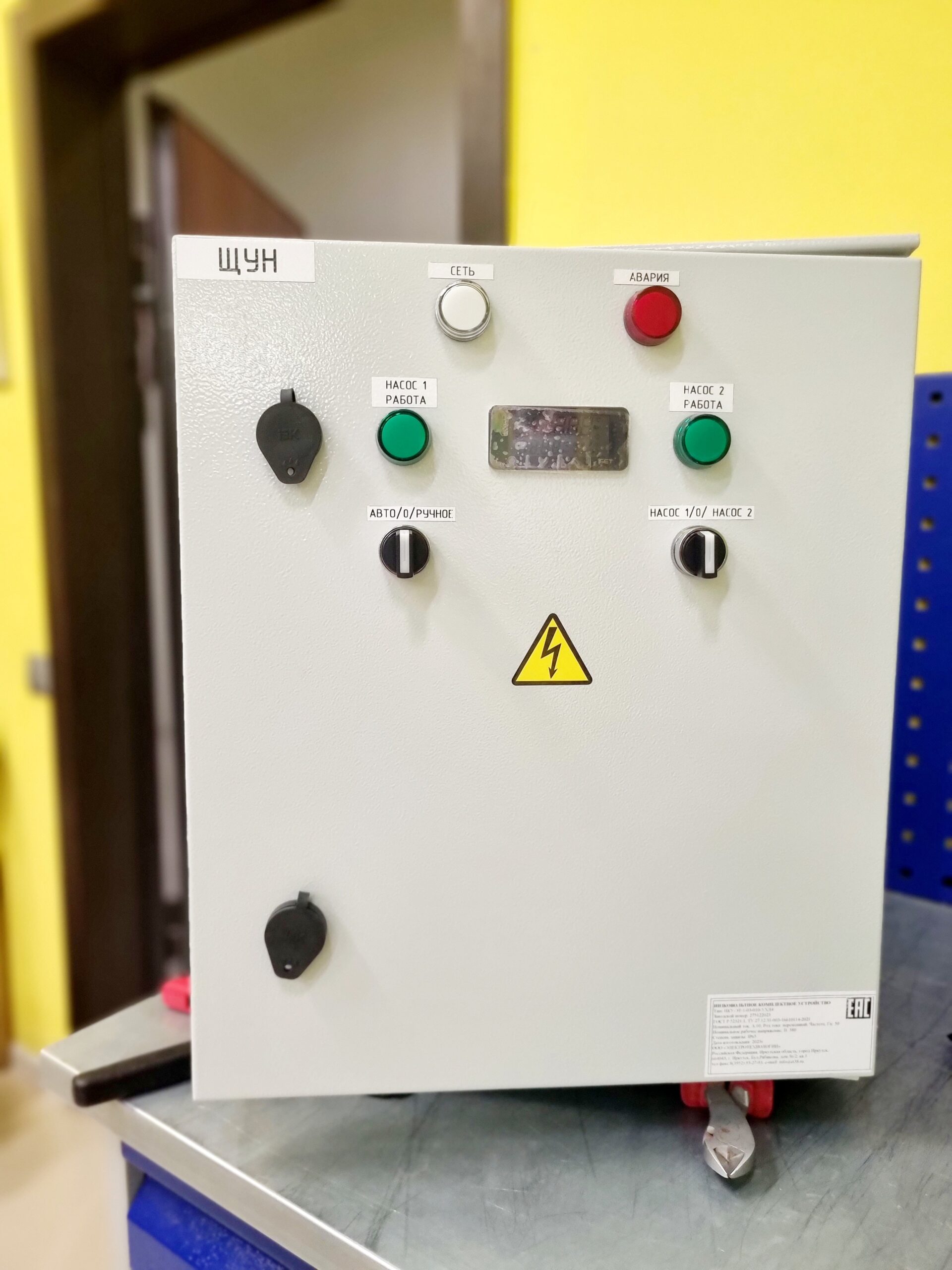

Выбор режима осуществляется с помощью переключателя, который находится на лицевой панели шкафа.
При переводе переключателя в положение «0» пуск электродвигателей невозможен, это действие может быть также использовано для экстренного останова электродвигателей.
Режим работы «Авто»
В режиме работы «Авто» осуществляется поддержание заданного давления параметр UST, работает насос 1 через частотный преобразователь, через заданное значение происходит смена на насос 2.
Режим работы «Ручное»
В режиме работы «Ручное» осуществляется путем переключателя, выбирается насос 1,2. Обороты насосов задаются в ручном режиме.
