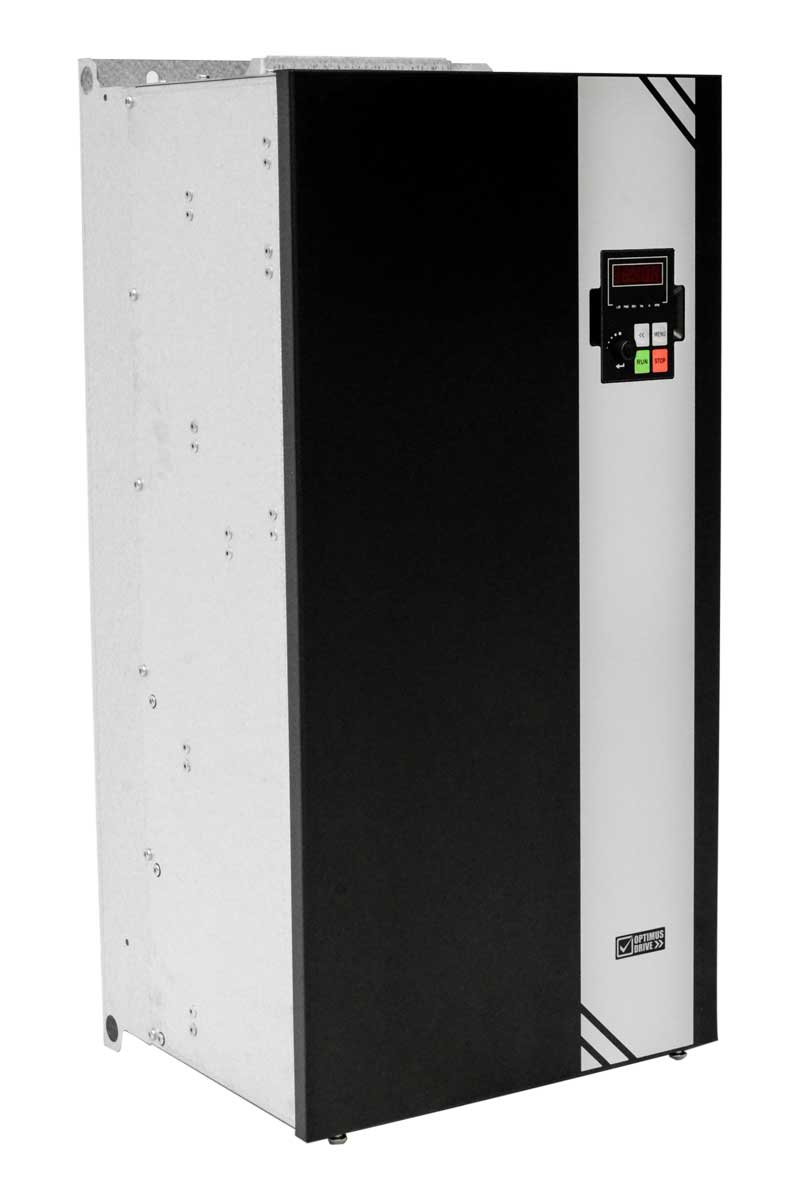

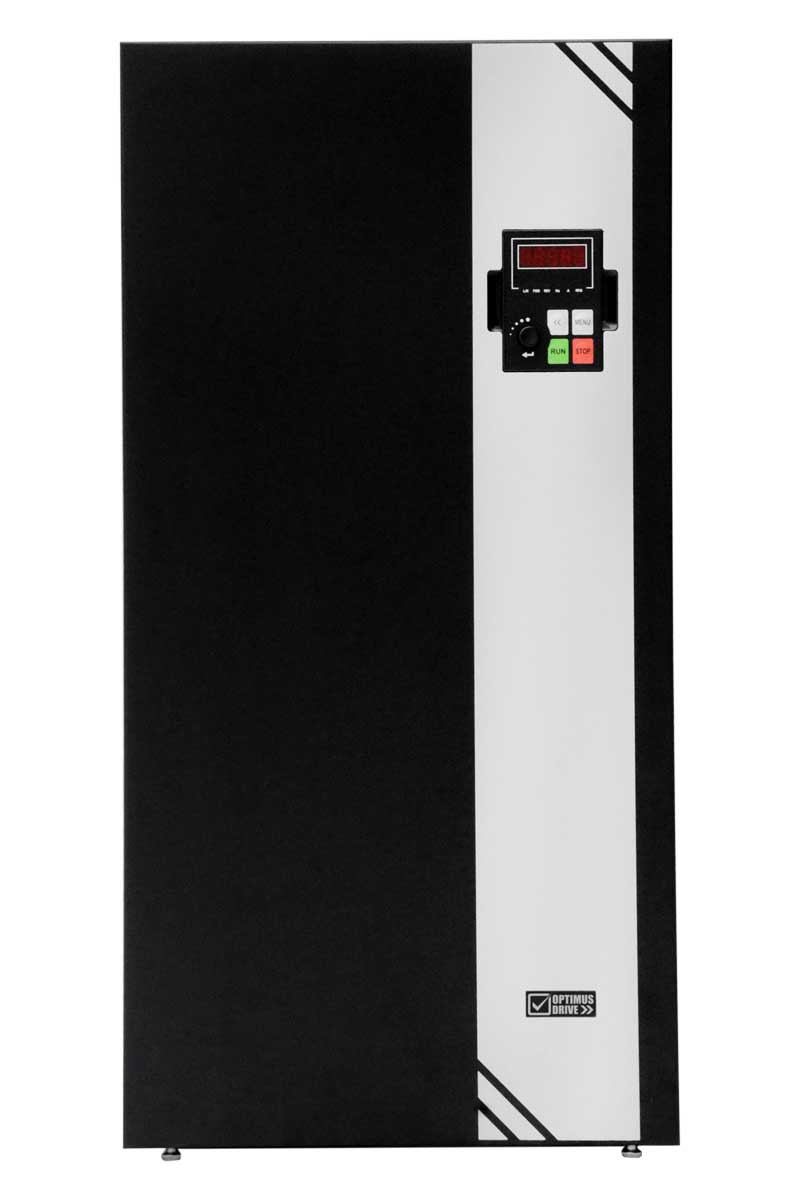

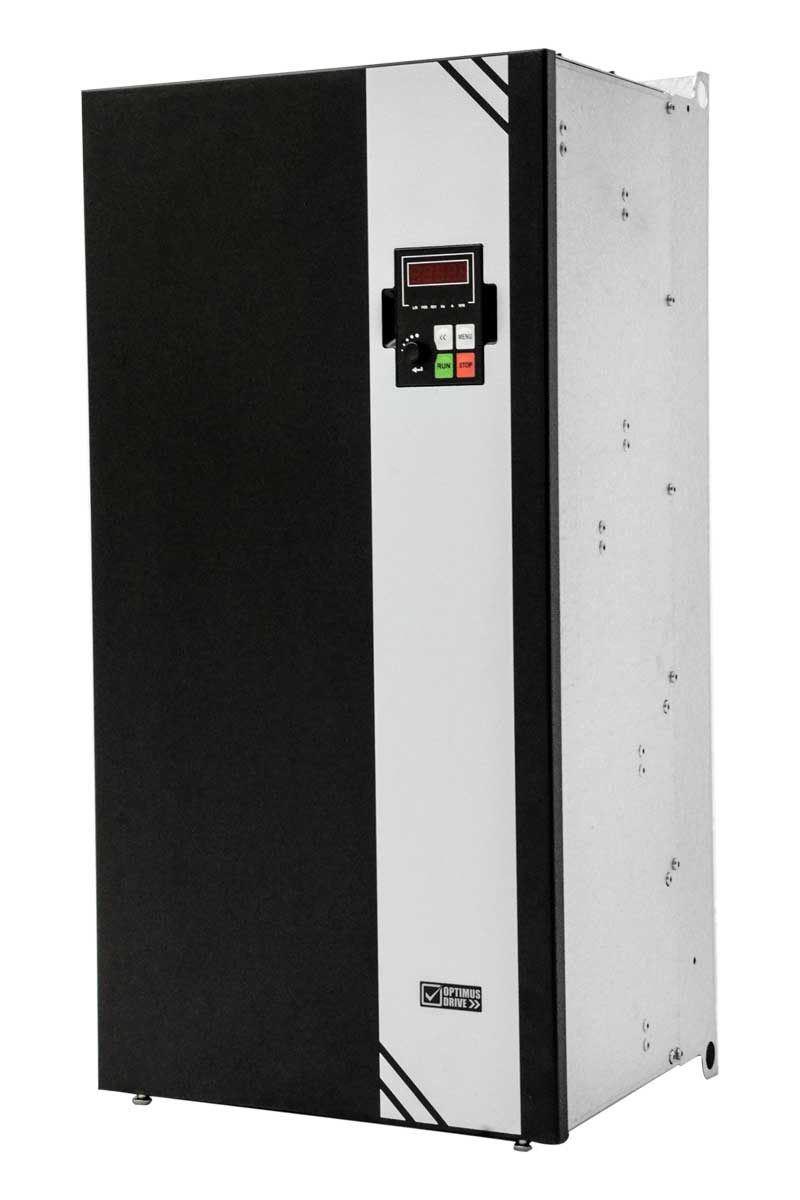

AD80-4T090-2
ОСНОВНЫЕ ФУНКЦИИ И ХАРАКТЕРИСТИКИ
Регулирование скорости асинхронных и синхронных двигателей с постоянными магнитами (СДПМ)
Перегрузочная способность 150% в течение 60 сек
Регулирование момента асинхронных двигателей
Поддержание регулируемого параметра (давления, температуры)
Торможение постоянным током
Векторный и скалярный режимы работы
Защита двигателя
Встроенный тормозной модуль до 30 кВт включительно
Съемный пульт с возможностью выноса
Дискретный потенциометр задания на пульте
Защитное покрытие плат 3C3
Встроенный фильтр ЭМС стандарта С3
Гарантия 3 года
ДОКУМЕНТАЦИЯ
| Руководство по эксплуатации |
| Каталог ПЧ |
| Декларация о соответствии EAC |
Таблица параметров модели AD80-4T090-2
| Характеристика | Значение |
| Напряжение питания, В | 3x380~480 |
| Подключаемые двигатели | Асинхронные, СДПМ |
| Номинальная мощность двигателя, кВт | 90 |
| Номинальный выходной ток, A | 172 |
| Максимальная выходная частота, Гц | 590 |
| Перегрузочная способность | 150% 60 сек, 180% 3 сек |
| Максимальный ток двигателя (в течение 1 мин) | 258 |
| Дискретные входы, шт. | 5 (NPN/PNP) |
| Дискретные выходы типа открытый коллектор, шт. | 1 |
| Релейные выходы | 1 НО, 1 перекл. |
| Аналоговые входы, шт. | 2 х 0-10В/4-20мА |
| Аналоговые выходы, шт. | 2 х 0-10В/4-20мА |
| Интерфейс RS-485 | Встроенный, протокол Modbus RTU |
| Режимы управления | Скалярный (V/F), векторный без ОС (SVC) |
| Встроенный тормозной модуль | Нет |
| Возможность подключения плат расширения | Нет |
| Возможность подключения энкодера/резольвера | Нет |
| Опциональные протоколы связи | Нет |
| Фильтр ЭМС | Встроенный, класс C3 |
| Класс защиты | IP20 |
| Рабочая температура | -10 ~ 45°C, от 40°С – снижение номинальных характеристик |
| Монтаж на DIN-рейку | Нет |
| Вынос пульта управления | Да, подключение через патч-корд, длина до 5 м |

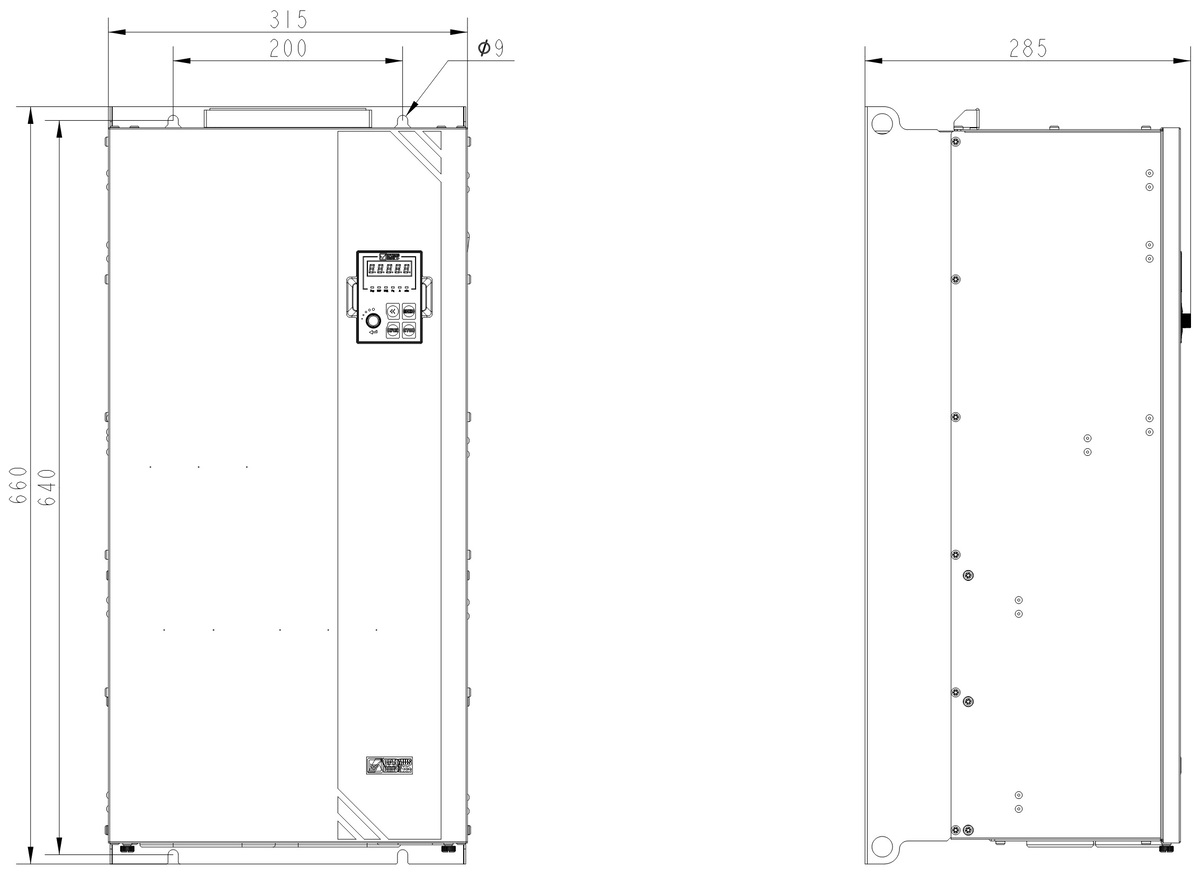

| Габариты, мм | 315x660x285 |
| Масса нетто, кг | 29.7 |
