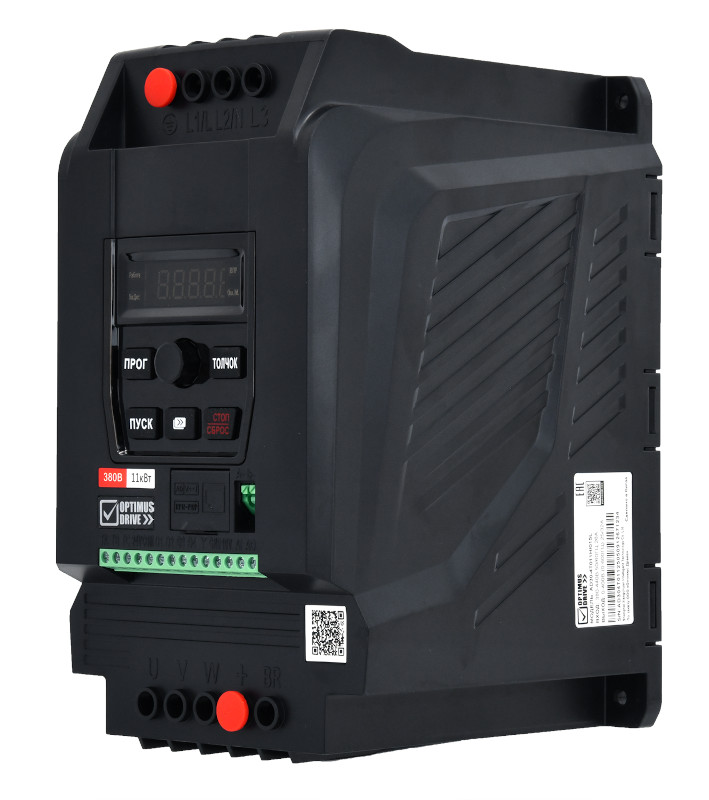

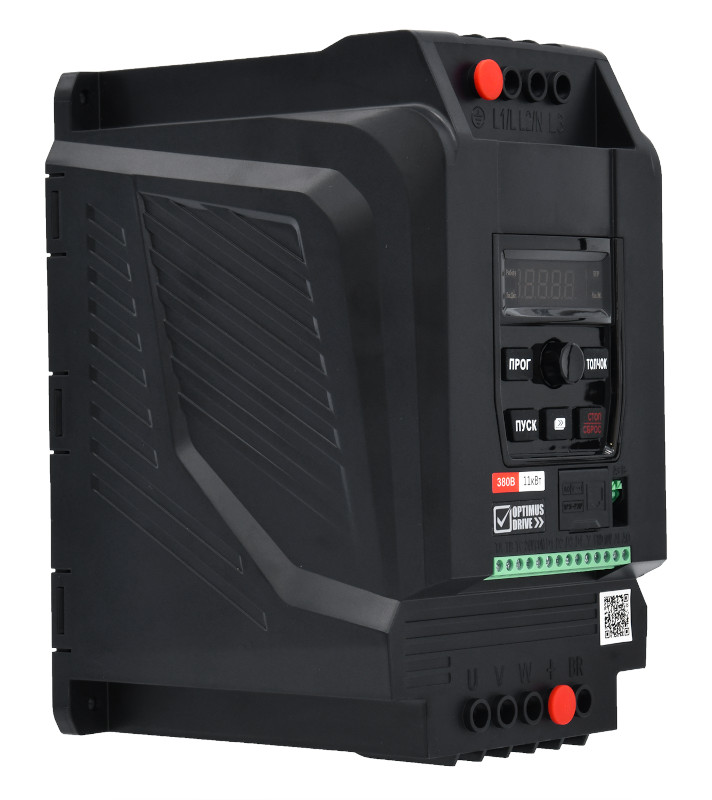

AD30-4T011H/015L

Параметры

Значение

Входные характеристики

Напряжение

1 фаза 220~240 В -15%~+20%
3 фазы 380~440 В -15%~+20%

Частота

50/60 Гц±5%

Дисбаланс

3%

Выходные характеристики

Напряжение

3 фазы, 0~100% входного напряжения

Частота

0~1200 Гц (V/F)
0~600 Гц (Векторный)

Характеристики управления

Метод управления

V/F, Векторный

Двигатель

Асинхронный

Пусковой момент

0,5 Гц 150% (V/F)
0,25 Гц 180% (Векторный)

Перегрузочная способность

Нормальный режим: 150% 60 сек, 180% 5 сек
Легкий режим (если поддерживается моделью): 120% 60 сек, 150% 5 сек

Частота ШИМ

0,5~16 кГц

Разрешение по скорости

Дискретное: 0,01 Гц; аналоговое: 0,1% от максимального значения

Погрешность по скорости в открытом контуре скорости

±0,5% от номинальной скорости (V/F)
±0,2% от номинальной скорости (Векторный)

Источник команд

Пульт управления, дискретные входы, последовательная связь

Источник задания

Пульт управления, аналоговый вход, последовательная связь, фиксированные значения задания, простой ПЛК, выход ПИД-регулятора

Задание разгона / замедления

4 набора задания разгона / замедления, диапазон: 0,00-30000 сек

Основные функции

ПИД-регулятор, спящий режим, функция простого ПЛК для работы по циклограмме скорость-время, задание 16 предустановленных скоростей, функция качания частоты (вобуляция), функция заданной длины, таймер, задание задержки вкл/выкл. дискретных выходов, задание задержки реакции на сигналы дискретных входов, торможение двигателя постоянным током, автоматическое усиление момента, автоматическая стабилизация выходного напряжения, компенсация скольжения, толчковый режим, подхват вращающегося двигателя, общая шина DC, два набора параметров двигателя, пожарный режим

Функции управления

Многоступенчатое управление скоростью с помощью клемм управления или функции ПЛК, S-образные кривые разгона/замедления, управление механическим тормозом, счетчик, ПИД-регулятор, толчковый режим (JOG) и т. д.

Функции защиты

Перенапряжение, пониженное напряжение, перегрузка по току, перегрев, КЗ на выходе, ошибка заземления, потеря фазы питания или двигателя, потеря сигнала ОС, внешняя ошибка

Условия эксплуатации

Уровень защиты

IP20

Защитное покрытие плат

3С3

Рабочая температура

Рабочий диапазон: -10~50°C,
номинальный ток до 40°C, выше – со снижением характеристик

Влажность

5%-85% (без образования конденсата до 95%)

Вибрации

0,6g

Высота установки

1000 м, от 1000 до 2000 м со снижением номинальных характеристик

Длина моторного кабеля

Экранированный кабель: до 50 м; неэкранированный кабель: до 100 м
