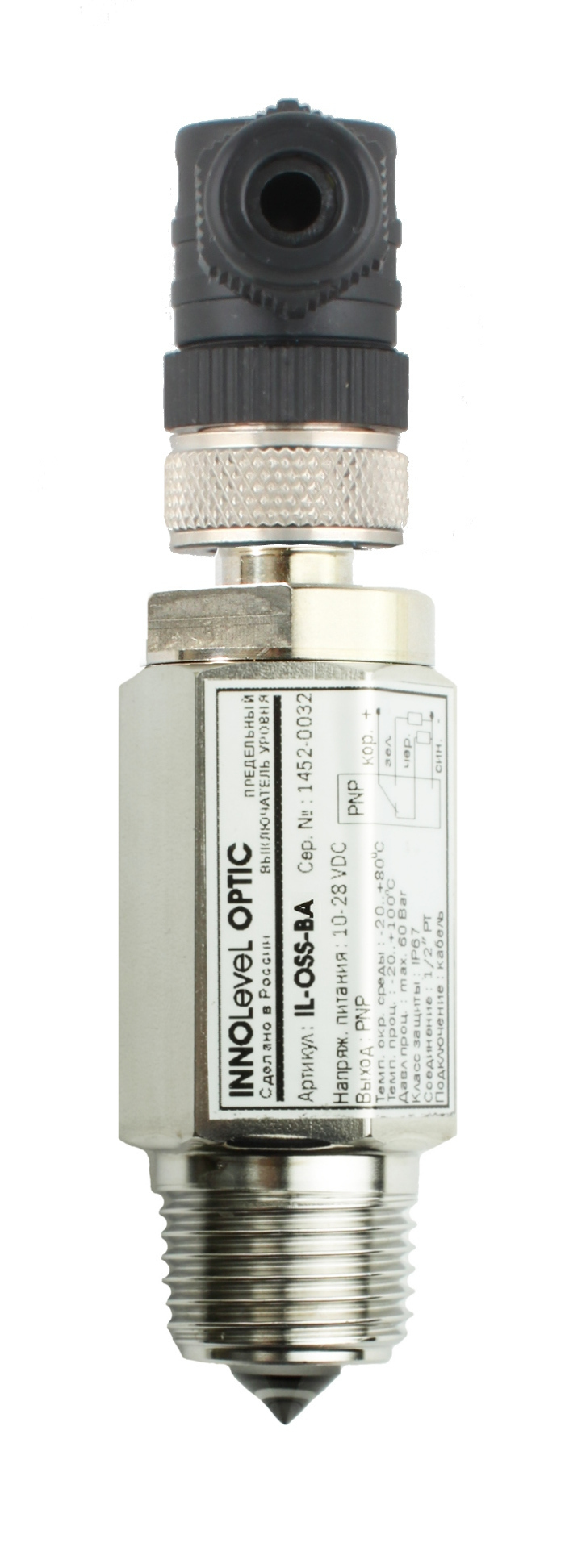

IL-OSS-BA
Оптический контактный датчик уровня жидкостей INNOLEVEL в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, резьба 1/2", выход PNP NO+NC, разъем M12x4 pin
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали
Оптический контактный датчик уровня жидкостей в корпусе из нерж. стали, -20 +100 С, Pmax=60 bar, 10-28 VDC, IP67, соединение- резьба 1/2" PF (цилиндрическая), выход PNP NO+NC, разъем M12x4 pin
Оптический сигнализатор уровня INNOLEVEL OPTIC используется для контроля уровня жидких сред. Материалы контактной части — стекло и нержавеющая сталь — позволяют применять датчики для водных и спиртовых растворов, в пищевом производстве, в ЖКХ.
ПРИНЦИП РАБОТЫ ОПТИЧЕСКОГО КОНТАКТНОГО ДАТЧИКА
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
ОСОБЕННОСТИ ОПТИЧЕСКОГО КОНТАКТНОГО ДАТЧИКА INNOLEVEL
- Выходной сигнал PNP
- Датчик имеет защиту от короткого замыкания
- Ограничения: Датчик не рассчитан на работу в растворах, содержащих клеящие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
ПРИНЦИП РАБОТЫ
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Выходной сигнал PNP.
- Датчик имеет защиту от короткого замыкания.
- Материалы контактной части — стекло и нерж. сталь.
ОГРАНИЧЕНИЯ
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
ПРИМЕНЕНИЕ
- Водные и спиртовые растворы
- Пищевые производства
- ЖКХ
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки оптического датчика уровня INNOLEVEL OPTIC не, являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Приварная бобышка Для монтажа датчиков с резьбой PF (цилиндрическая). Материал сталь 3.
- Разъем М12х4pin с гермовводом PG7 (степень защиты IP65) 1. Прямое исполнение. Материал полибутилентерефталат. 2. Угловое исполнение. Материал полибутилентерефталат.
- Кабель с разъемом М12х4pin (степень защиты IP65) 1. Гигиеническое, прямое. Материалы: термопластик и нержавеющая сталь. 2. Гигиеническое, угловое. Материалы: термопластик и нержавеющая сталь. 3. Стандартное, прямое. Материал полиуретан. 4. Стандартное, угловое. Материал полиуретан. Более подробная информация изложена в инструкции по эксплуатации.
