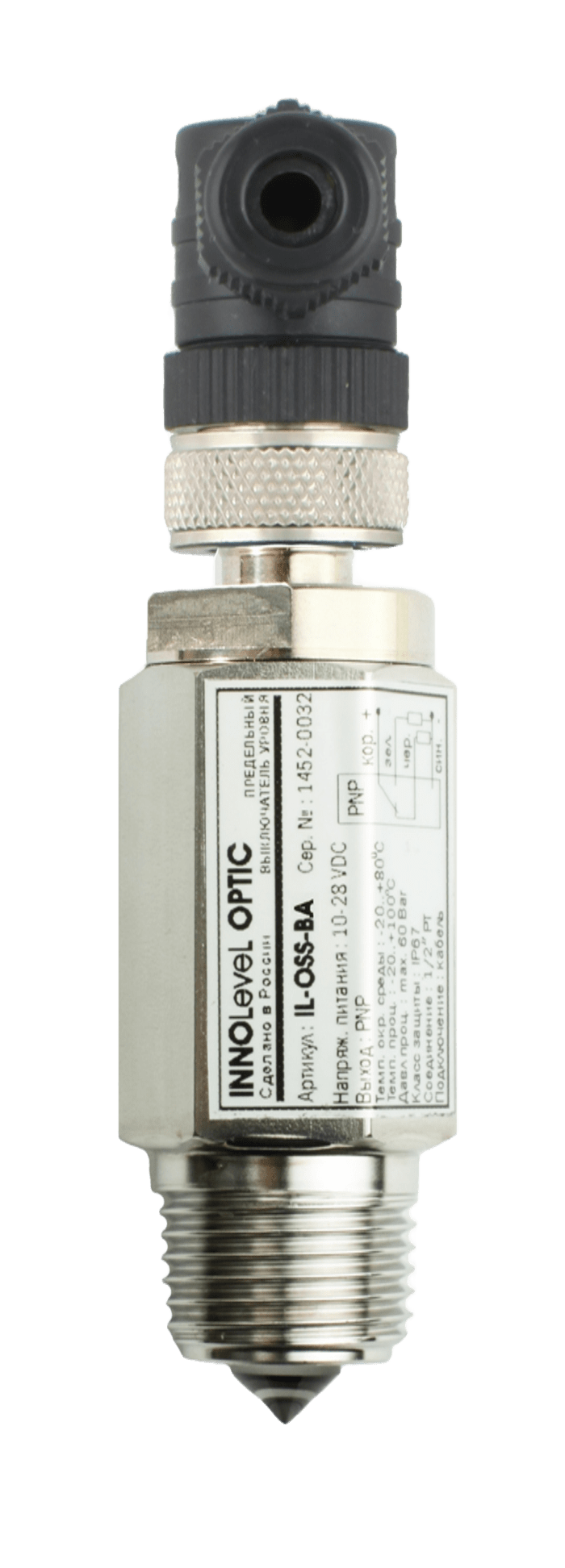

INNOLEVEL серии OPTIC - представляет собой оптический сигнализатор уровня. Используется для контроля уровня жидких сред и линий розлива. Датчик применяется для пищевых и не пищевых прозрачных жидкостей, не склонных к налипанию.
Оптический датчик для контроля уровня жидких сред.
INNOLEVEL серии OPTIC - представляет собой оптический сигнализатор уровня. Используется для контроля уровня жидких сред и линий розлива. Датчик применяется для пищевых и не пищевых прозрачных жидкостей, не склонных к налипанию.
В оптическом датчике уровня использован принцип полного отражения в призме. Излучатель формирует луч света, а приёмник анализирует интенсивность его отражения и выдает соответствующий выходной сигнал. В случае, если контактная часть датчика окружена воздухом, внутри стеклянного конуса происходит преломление луча таким образом, что создаётся полное отражение. Отражённый свет поступает в приемник. В случае, если контактная часть датчика окружена жидкостью, на отражение луча оказывает влияние коэффициент преломления жидкости. Фактически весь свет проникнет через конус датчика, не поступая в приемник.
Датчик не рассчитан на работу в растворах, содержащих клеющие вещества и взвеси, в вязких жидкостях, в некоторых эмульсиях и жидкостях с содержанием жира.
| Подключение | Разъем M12 4-х контактный |
| Материал конуса | Стекло |
| Материал корпуса | Нерж. сталь SUS304 |
| Напряжение питания | 10...28В пост. тока |
| Выходной сигнал | PNP, НО или НЗ |
| Температура окружающей среды, °C | -20...80 |
| Температура процесса, °C | -20...100 |
| Макс. рабочее давление, бар | < 60 |
| Класс защиты | IP 67 |
| Резьба | PF 1/2" (цилиндрическая) |
Перечисленные ниже опции не входят в комплект поставки оптического датчика уровня INNOLEVEL OPTIC не, являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
