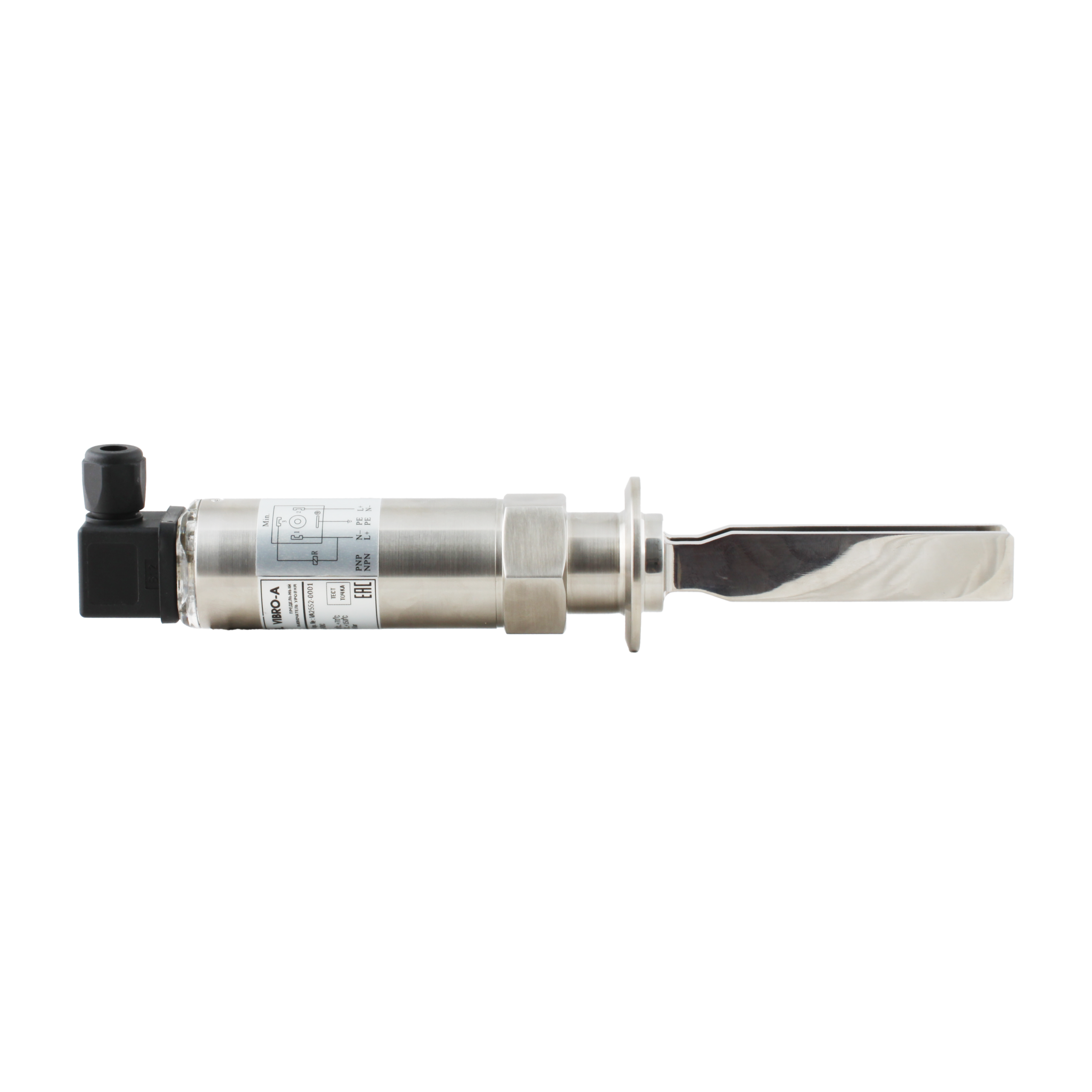

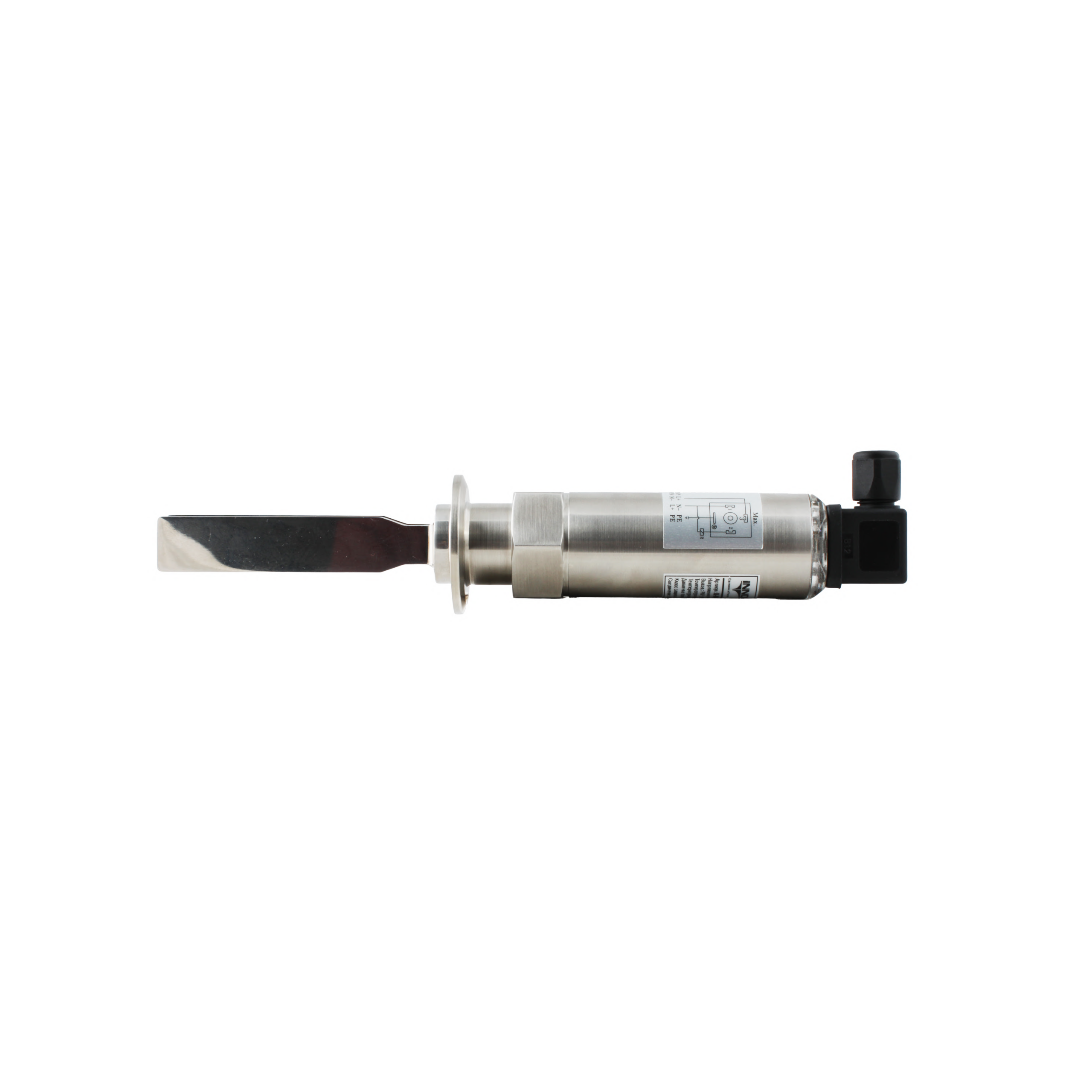

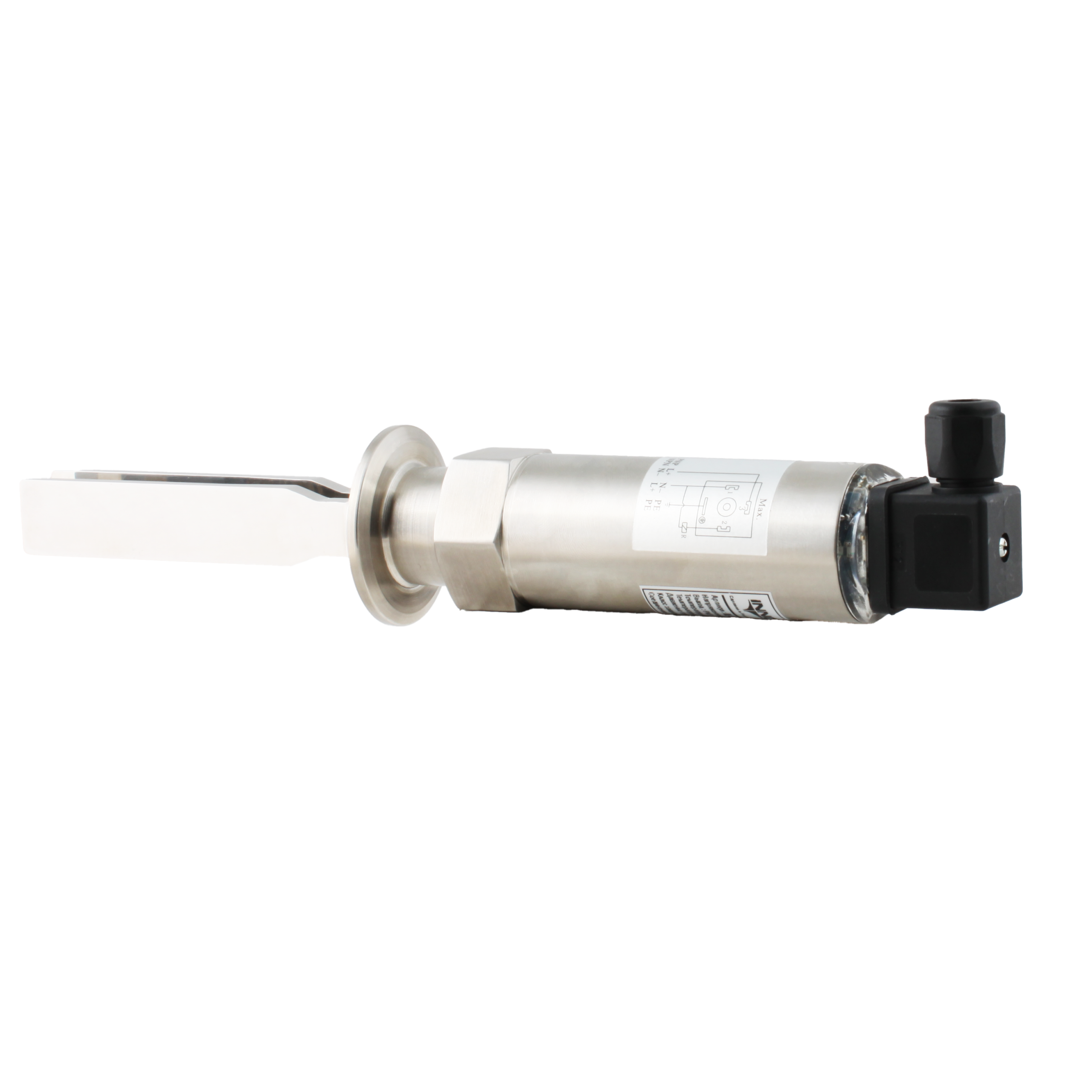

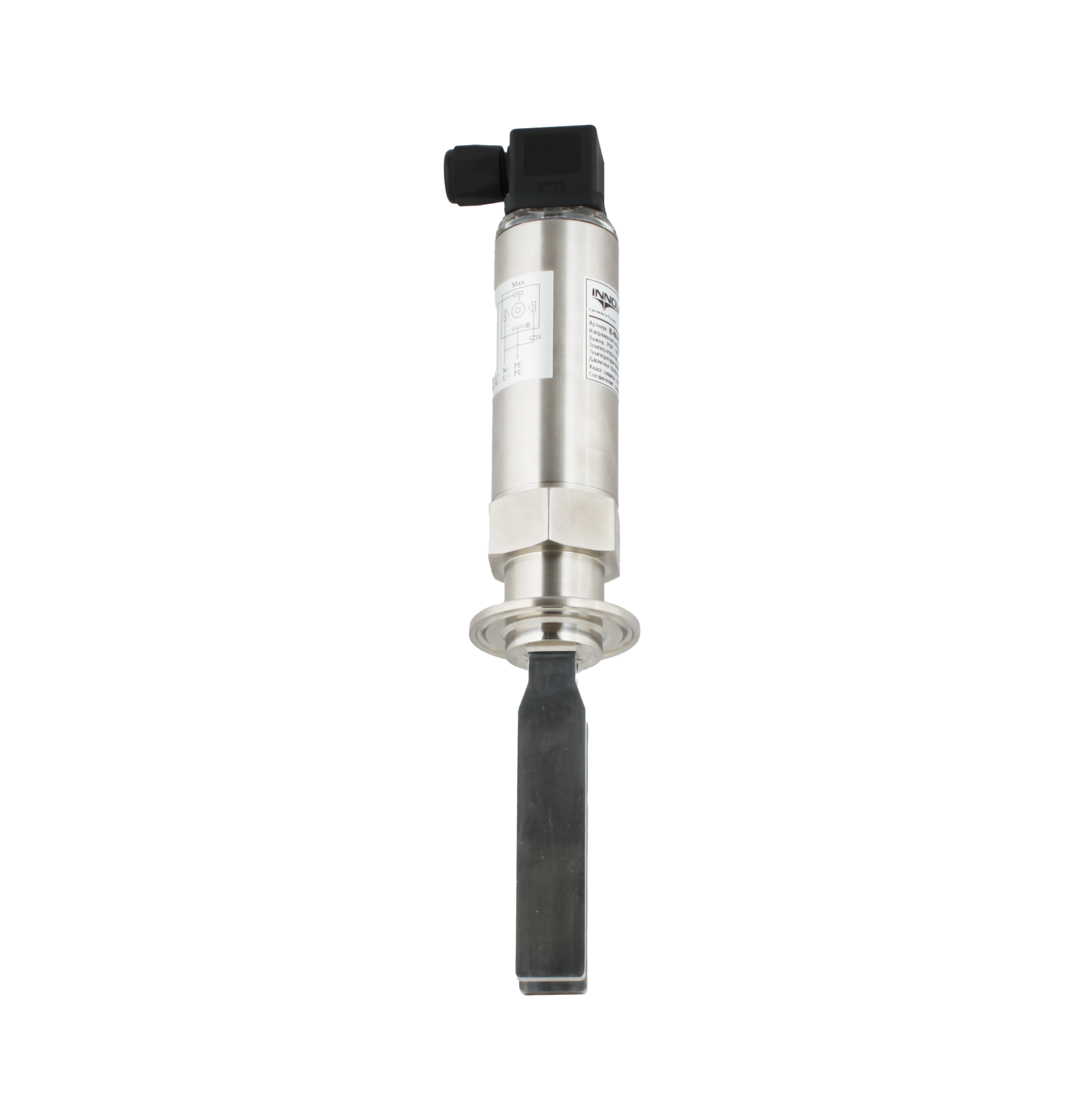

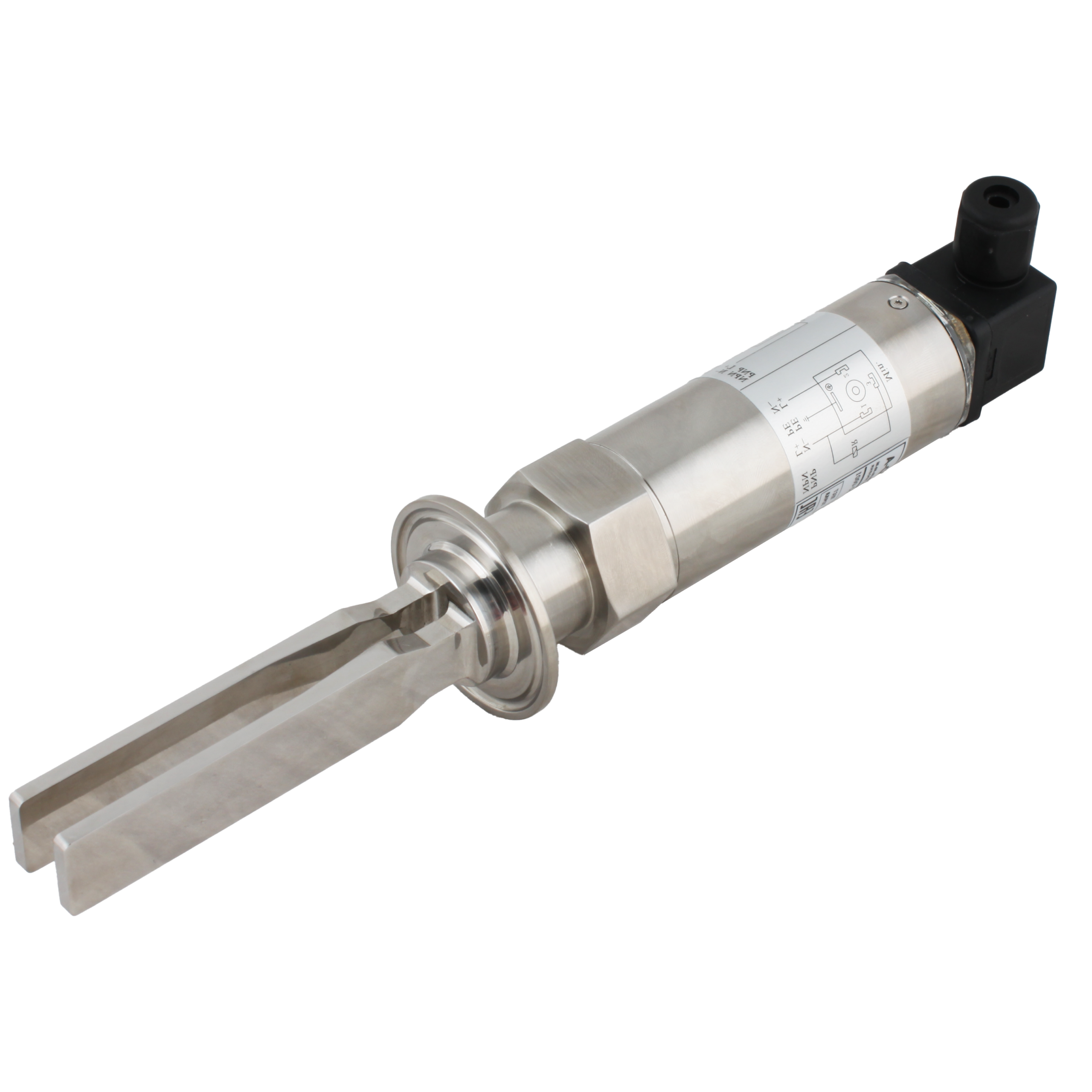

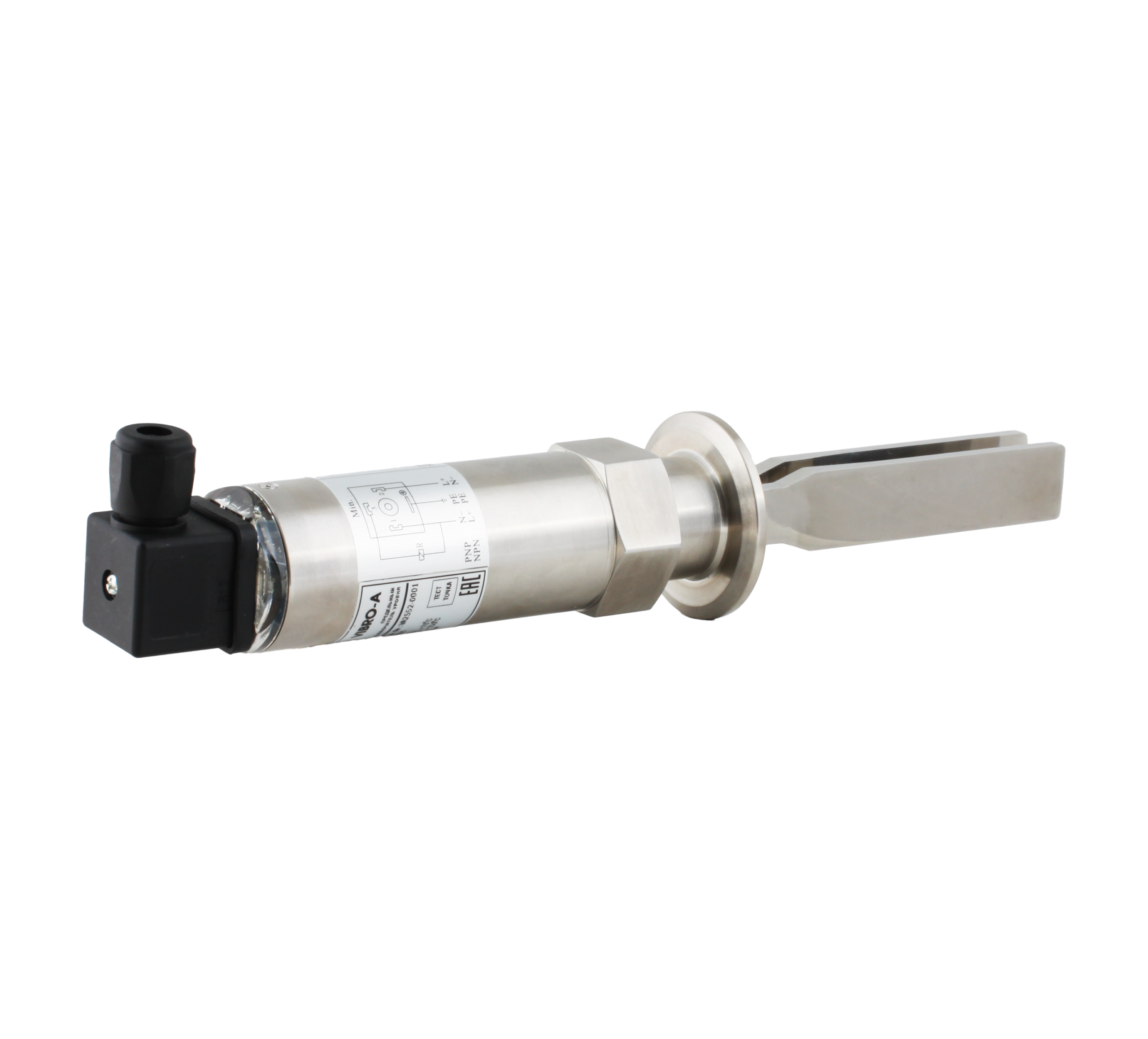

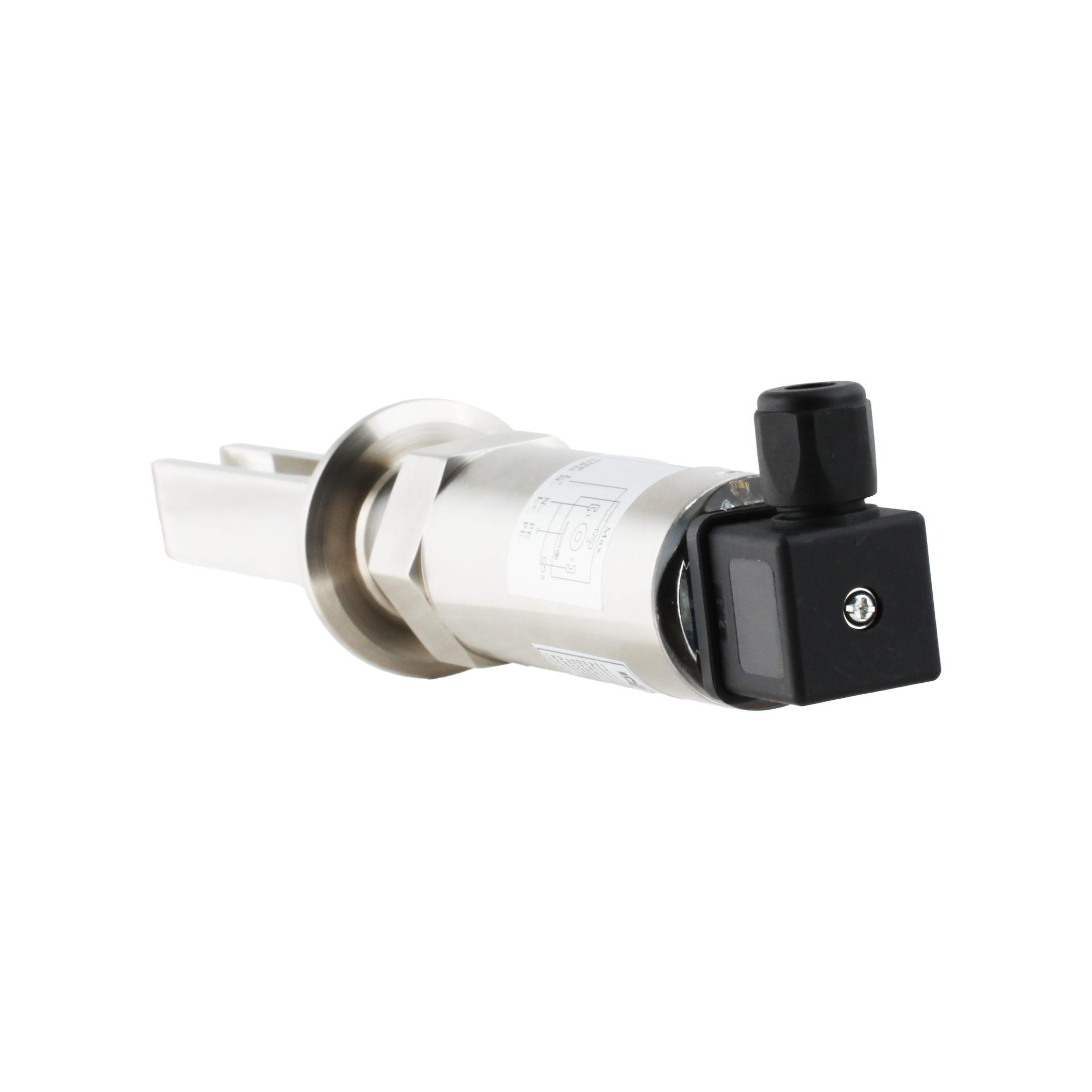

IL-VA-TCL
Вибрационный датчик предельного уровня жидкостей, -40 +150°С, Pmax=10 bar, 12 - 55 VDC, IP65, соединение - Clamp DN40, удлинение 100 мм, нерж. сталь 316L, электрополировка зондов, шероховатость ≤ 0,6 мкм, выход PNP/NPN, разъем DIN 43650
Вибрационный датчик уровня жидкостей INNOLEVEL, -40 +150°С, Pmax=10 bar, 12 - 55 VDC, IP65, соединение - Clamp DN40, удлинение 100 мм, нерж. сталь 316L, электрополировка зондов, шероховатость ≤ 0,6 мкм, выход PNP/NPN, разъем DIN 43650
Вибрационный датчик предельного уровня INNOLEVEL VIBRO серии A используется для мониторинга уровня жидких сред. Датчик применяется для пищевых и не пищевых жидкостей, не склонных к налипанию.
Некоторые области применения вибрационных датчиков INNOLEVEL
- Пищевая промышленность (растительное масло, напитки, молоко и молочные продукты)
- Химическая промышленность (растворы солей, щелочей, кислот)
- ЖКХ (техническая и питьевая вода, конденсат, системы водоподготовки)
- СИП-станции (вода, реагенты и их растворы)
Вибрационный датчик уровня INNOLEVEL VIBRO серии A размещается на емкости (сверху или сбоку) на требуемой для выполнения измерений высоте. В вибрационном датчике встроены два пьезоэлектрических элемента. При подаче напряжения питания на датчик первый пьезоэлектрический элемент формирует вибрации, а второй эти вибрации воспринимает и генерирует электрический импульс. При контакте вибрационных зондов с жидкостью частота вибрации изменяется, она затухает и на выходе формируется сигнал.
Внимание! Фото товара является условным, при выборе ориентируйтесь на технические характеристики.
ПРИНЦИП РАБОТЫ
Зонды датчика вибрируют под пьезоэлектрическим воздействием на определенной механической резонансной частоте. При покрытии зондов жидкостью возникает затухание колебаний, которое электронно регистрируется и срабатывает соответствующий выход переключения.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Стандартное решение для оснащения емкостного оборудования в пищевой промышленности.
- Готовая система управления насосами.
- Процессное соединение – резьба 1/2", 3/4",1" или быстросъемное Clamp DN40
- Компактное исполнение - защита насоса от сухого хода
ПРИМЕНЕНИЕ
INNOLEVEL VIBRO серии A применяется для контроля уровня жидких сред, не склонных к повышенному налипанию , в условиях температуры процесса не более +150 °C
- Жидкости пищевого назначения: вода, масло, молоко и молочные продукты, солевые растворы;
- Жидкости непищевого назначения: технические и сточные воды, химические реагенты, конденсат, применение в паровых котлах.
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL VIBRO серии A, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Приварная бобышка Для монтажа датчиков с резьбой 1 PT, 1 PF, 3/4 PT, 3/4 PF, 1/2 PF. Гигиеническое исполнение с юбкой под приварку для монтажа датчиков с резьбой 1 PF, 3/4 PF. Гигиеническое исполнение для монтажа датчиков с резьбой 1/2 PF.
- Переходник Для монтажа датчиков с резьбой 3/4 PF (цилиндрическая) в отверстие с резьбой 1/2" G: материал нержавеющая сталь 304
- Гигиенические опции Clamp DN40 1. Патрубок под приварку Clamp DN40 (ответная часть). Материал нержавеющая сталь 316. 2. Хомут Clamp DN25...40. Материал нержавеющая сталь 3. 3. Уплотнение Clamp DN40. Материал EPDM.
- Разъем М12х4pin с гермовводом PG7 (степень защиты IP65) 1. Прямое исполнение. Материал полибутилентерефталат. 2. Угловое исполнение. Материал полибутилентерефталат.
- Кабель с разъемом М12х4pin (степень защиты IP65) 1. Гигиеническое, прямое. Материалы: термопластик и нержавеющая сталь. 2. Гигиеническое, угловое. Материалы: термопластик и нержавеющая сталь. 3. Стандартное, прямое. Материал полиуретан. 4. Стандартное, угловое. Материал полиуретан. Более подробная информация изложена в инструкции по эксплуатации.
