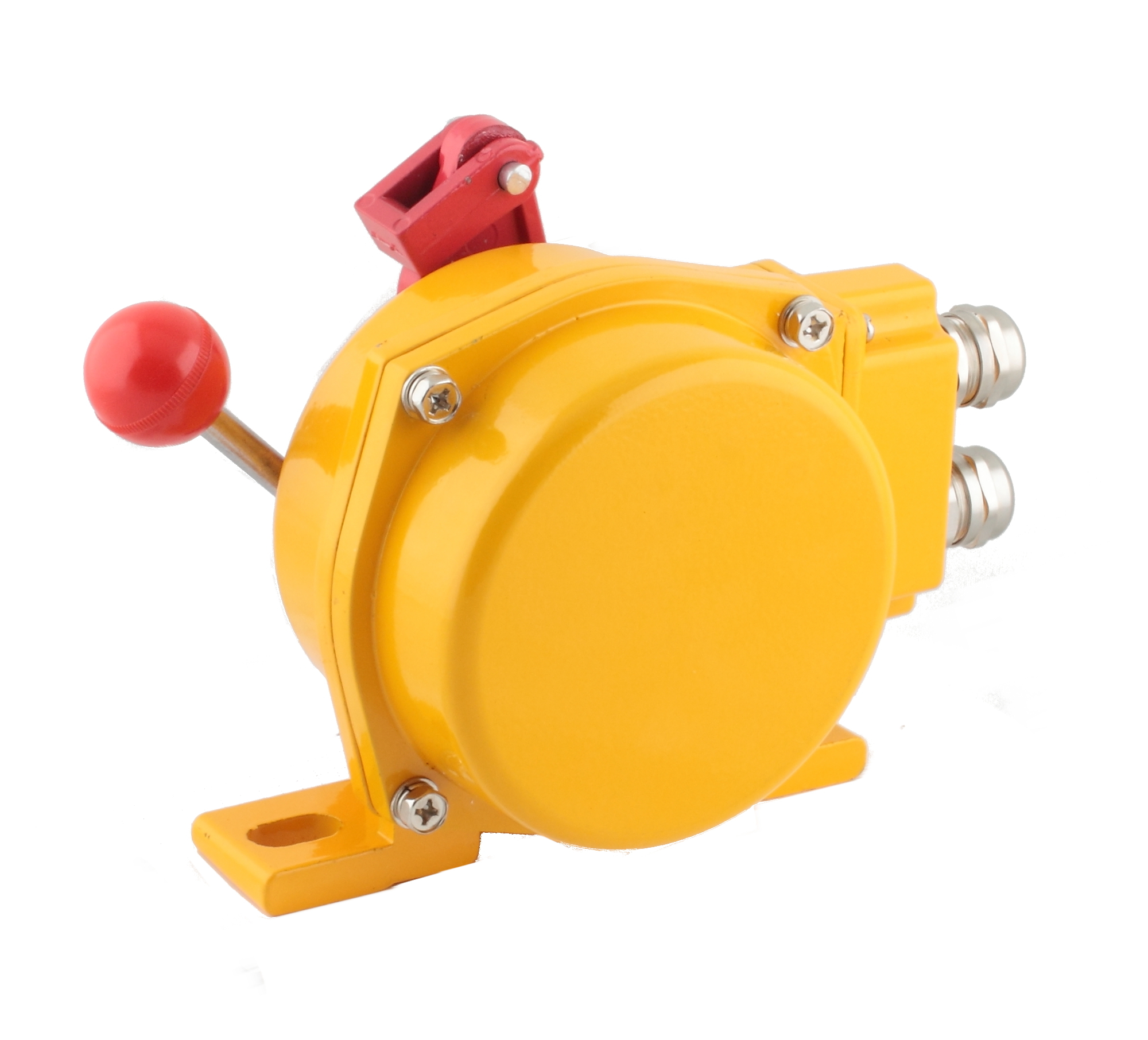

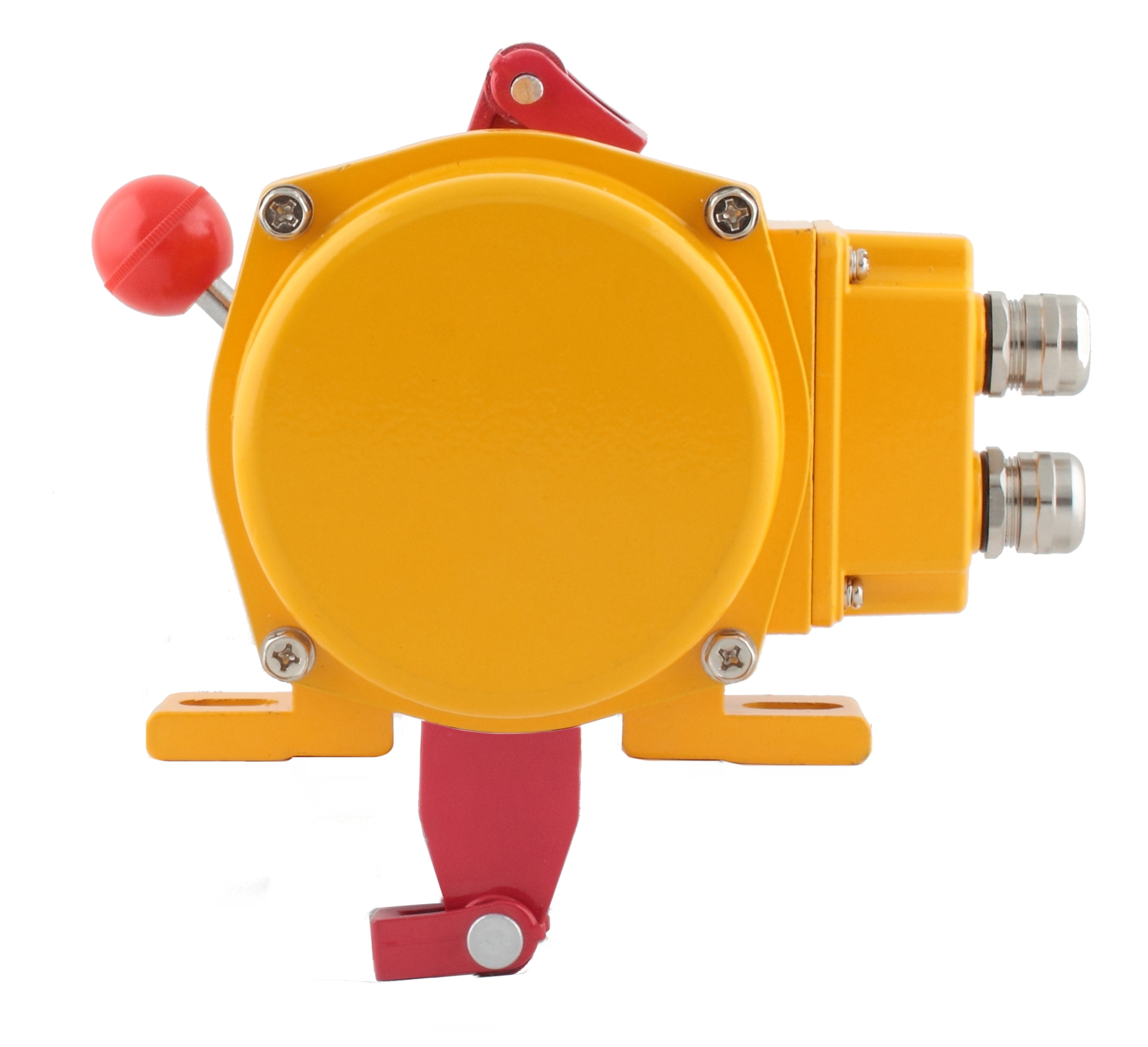

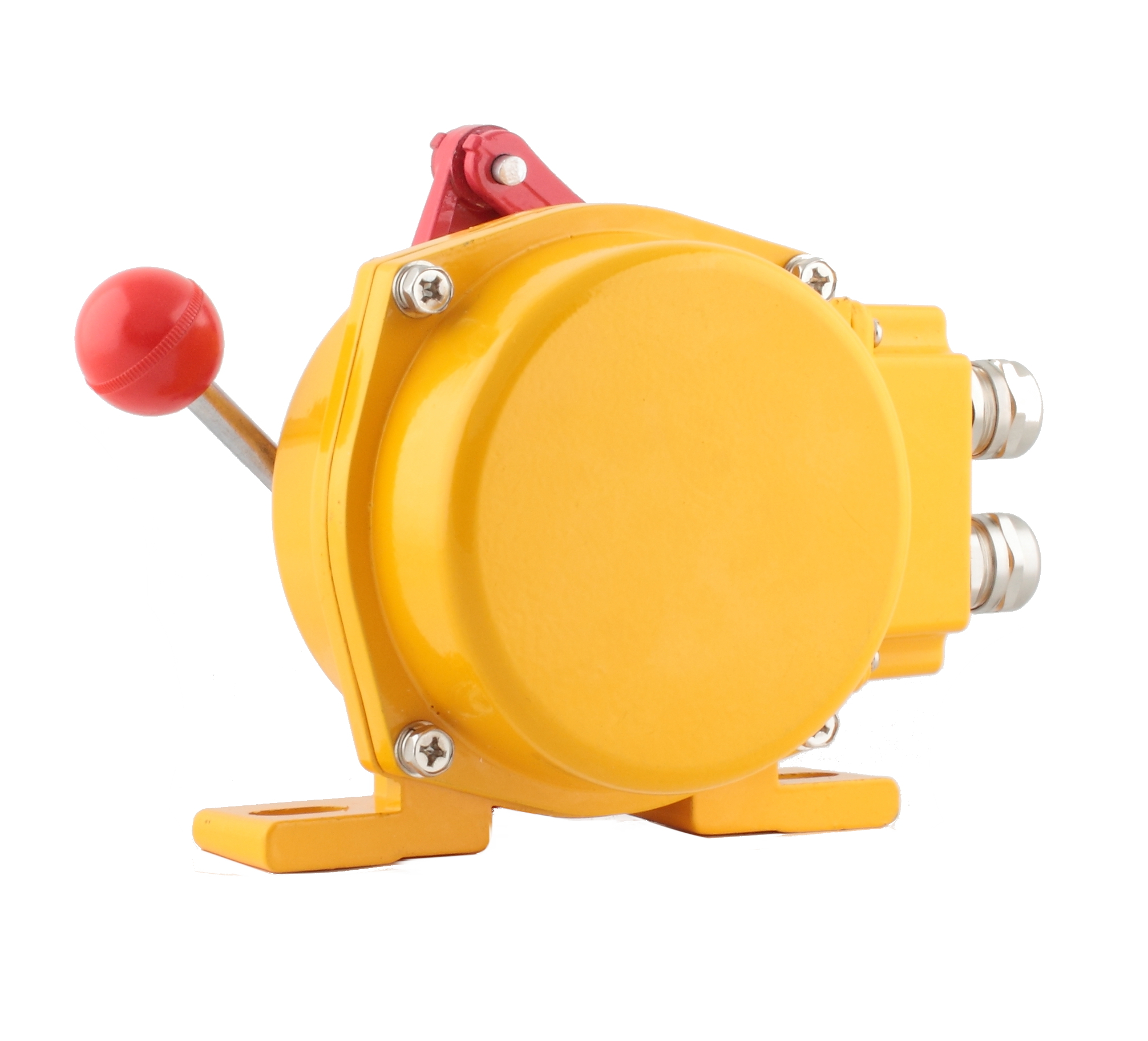

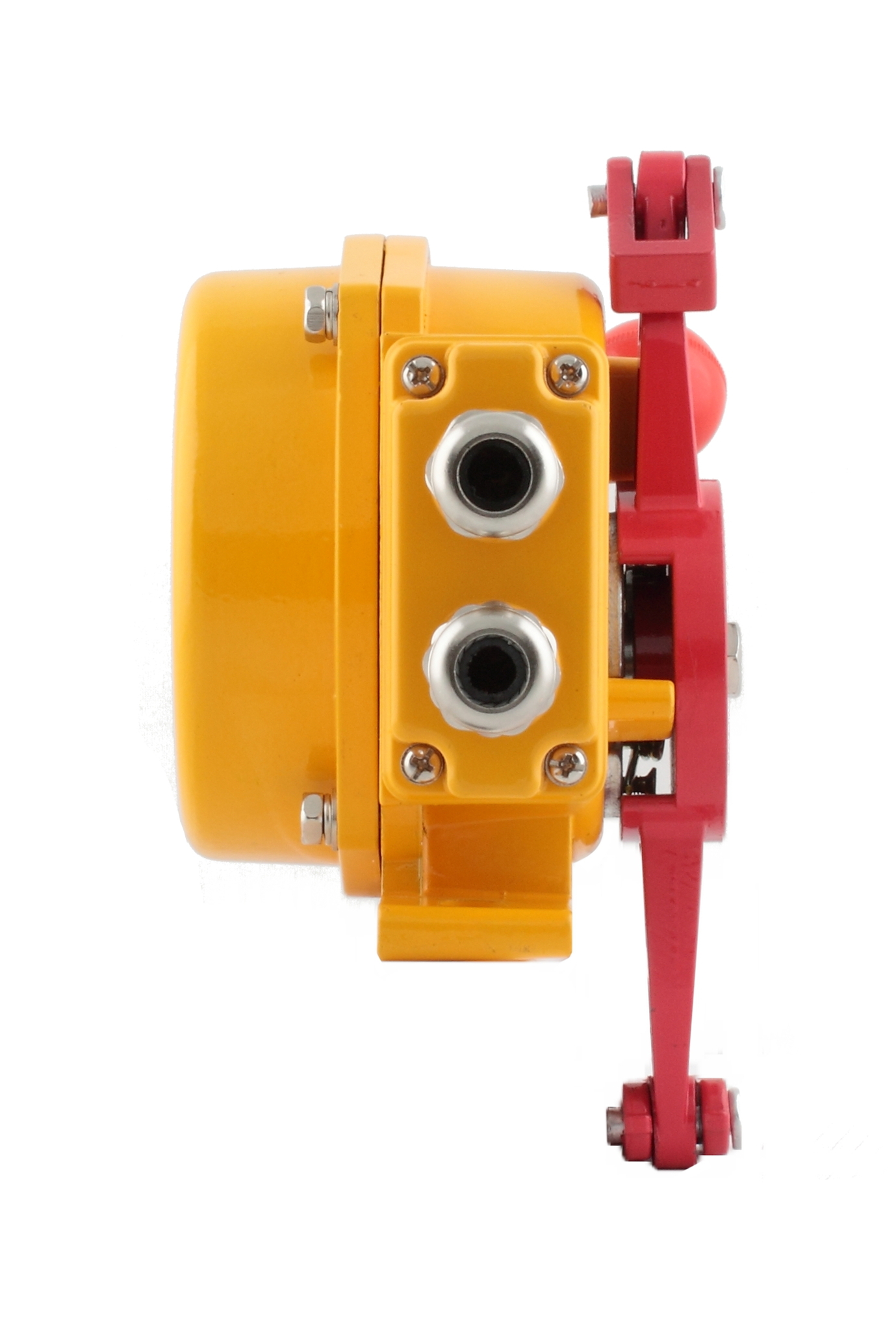

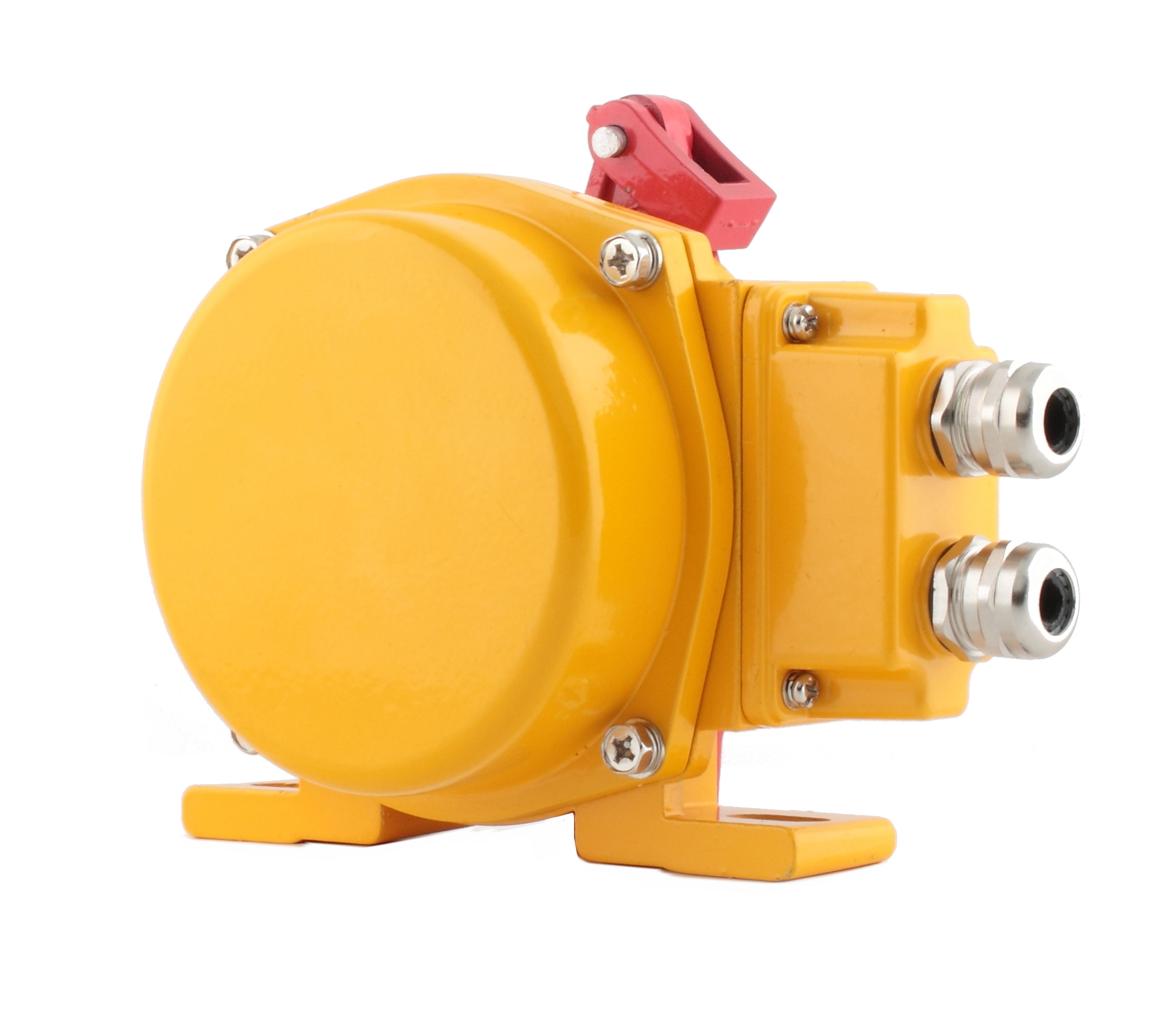

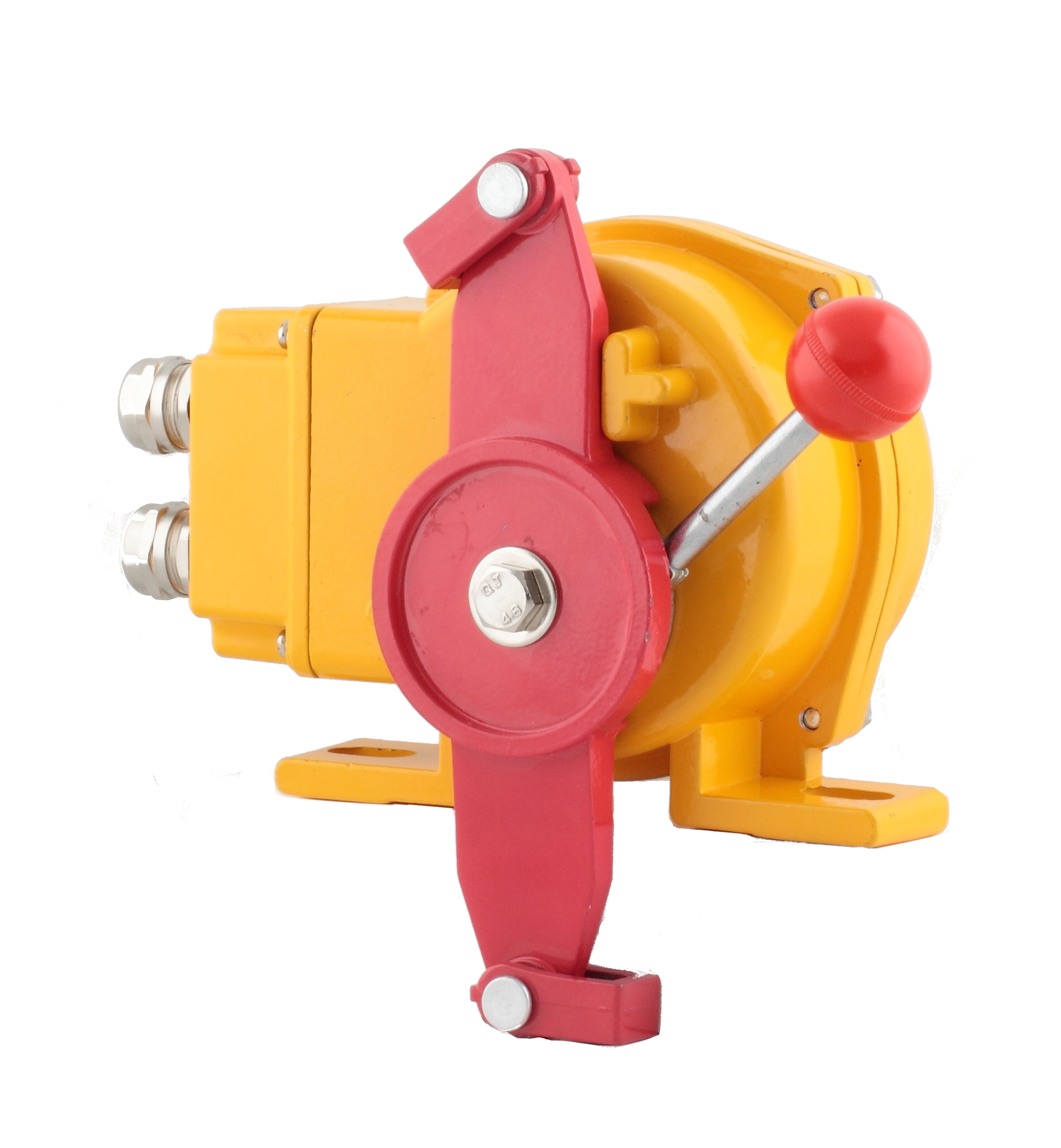

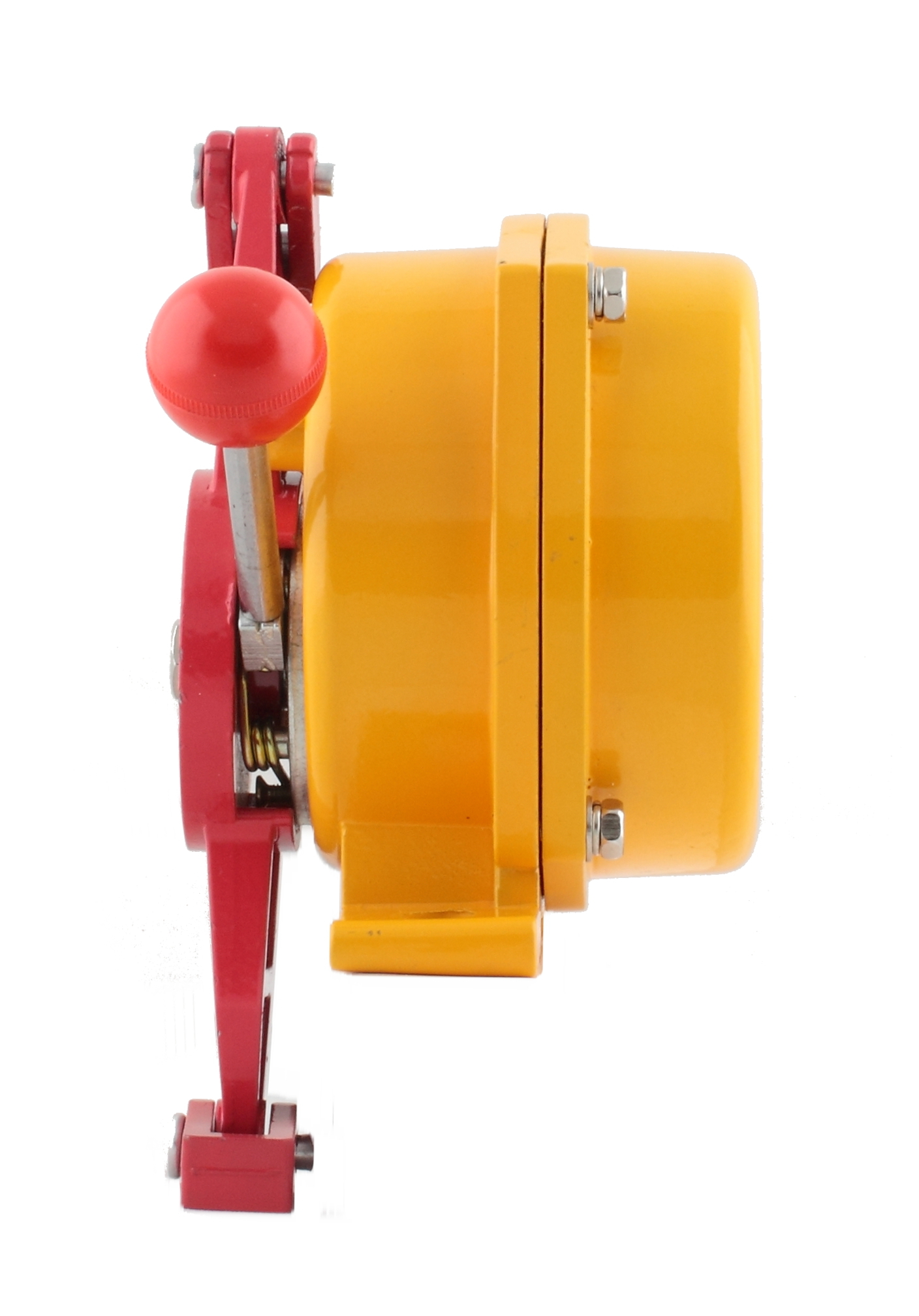

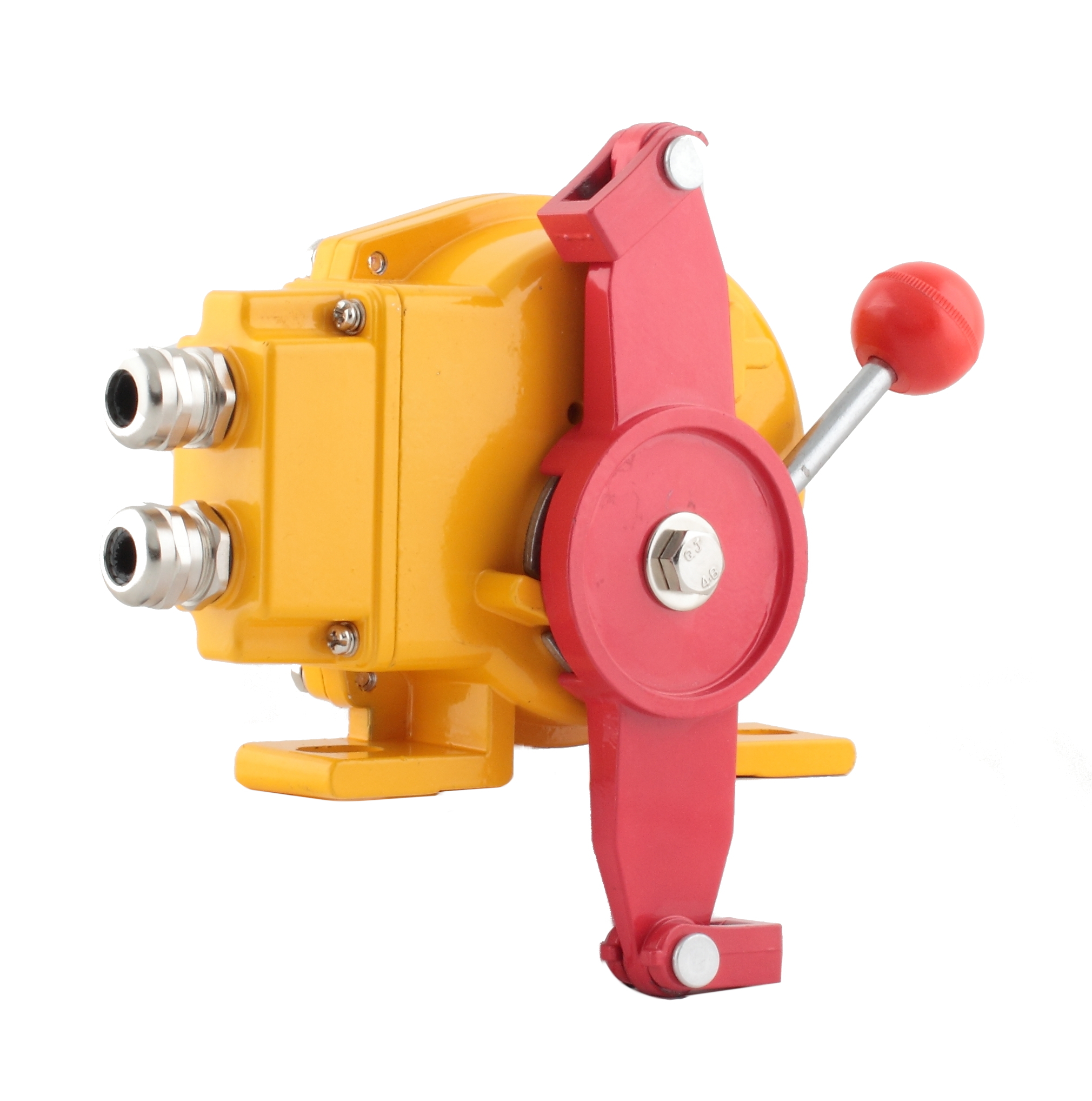

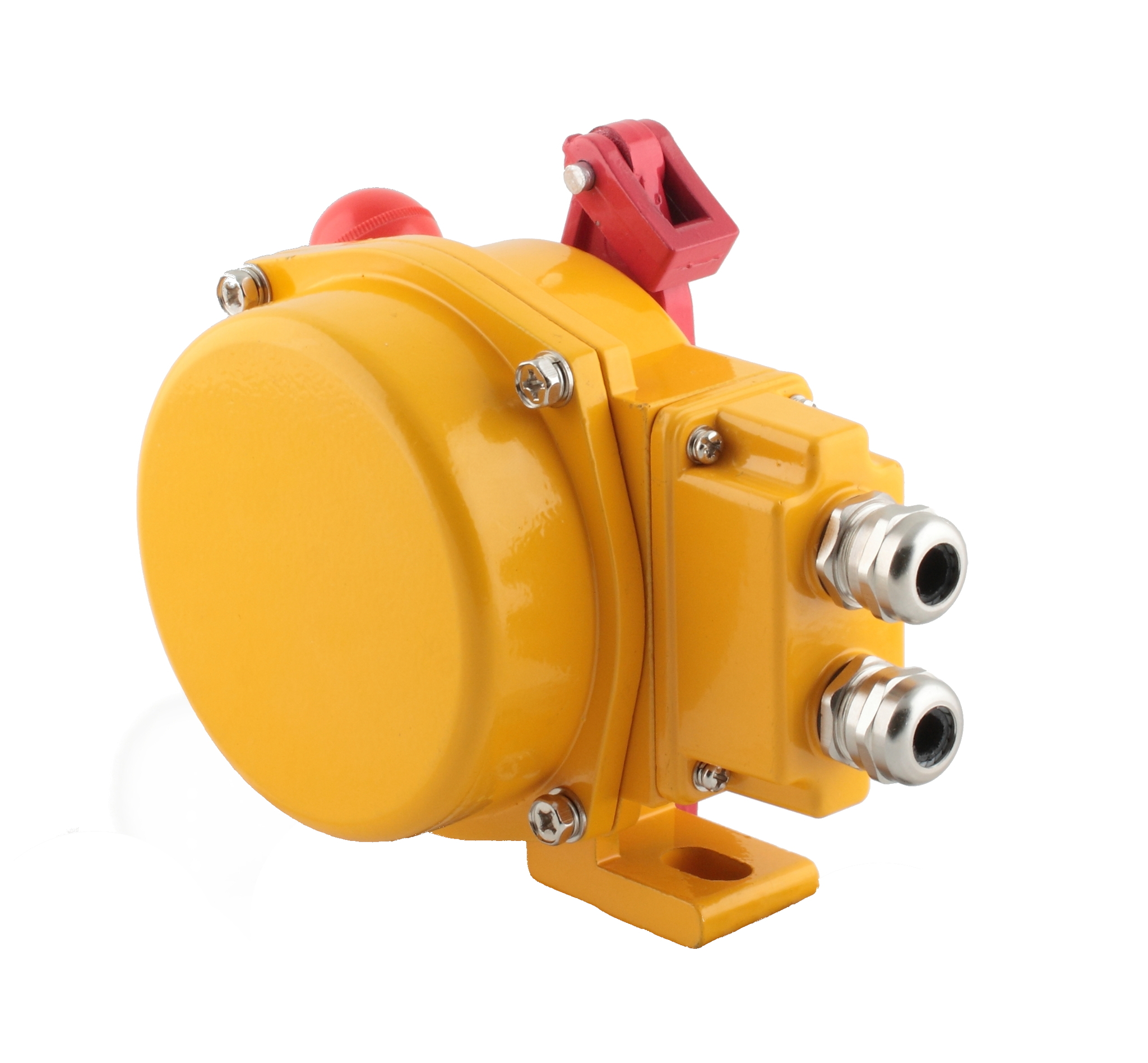

IL-RES-N

Датчик остановки конвейера INNOLEVEL в алюм. корпусе, -40...+75С, 250 VAC, 10 A, IP65, 2 релейных выхода

Датчик остановки конвейера INNOLEVEL серии RES предназначен для остановки конвейера или прочего оборудования при возникновении аварийной ситуации.

КОРРОЗИОННОСТОЙКОЕ и ВЗРЫВОЗАЩИЩЕННОЕ ИСПОЛНЕНИЯ
ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

ПРИНЦИП РАБОТЫ

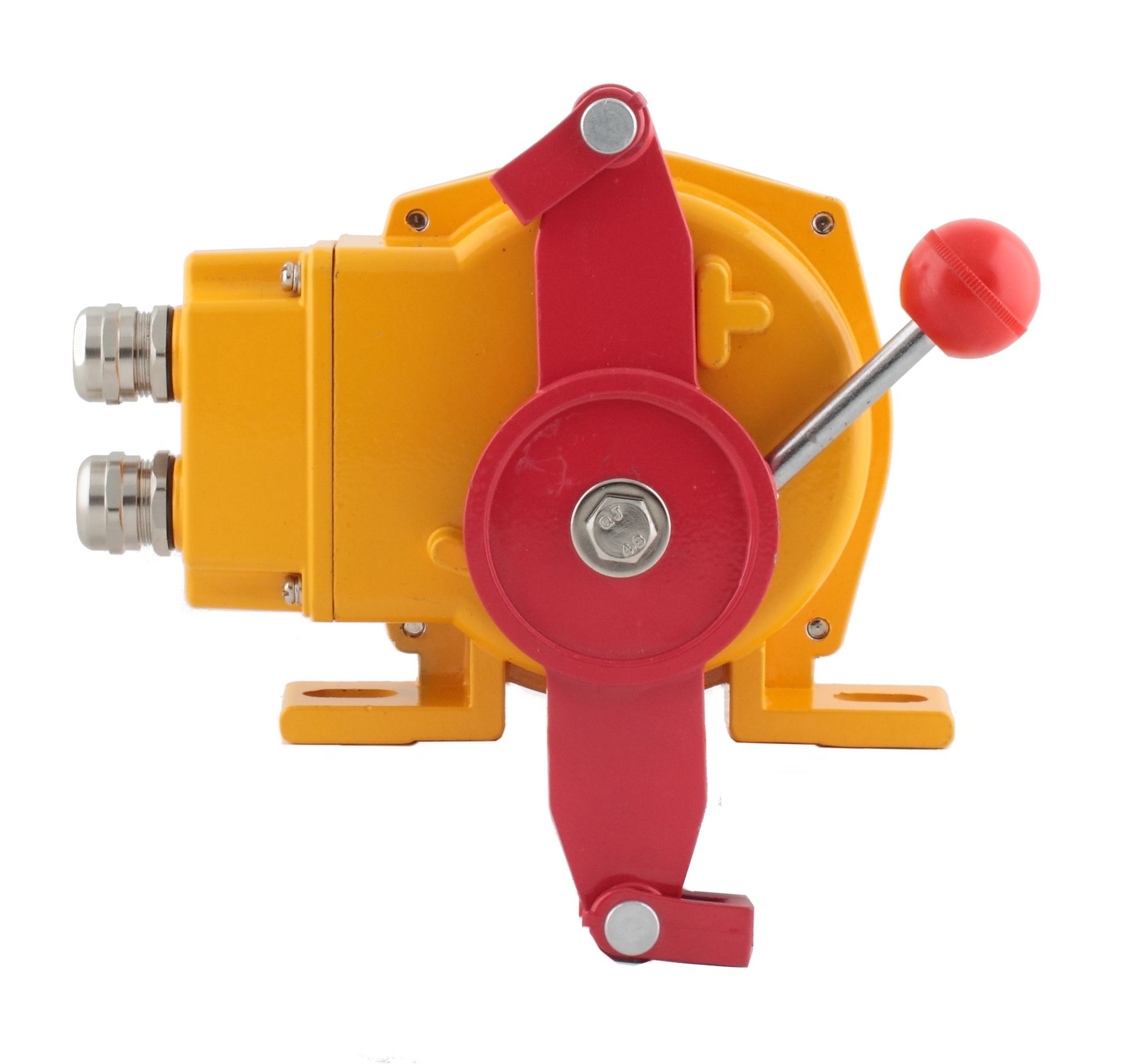

Датчик приводится в действие металлическим тросом, протянутым вдоль конвейера. При воздействии на трос в любой точке на всем протяжении конвейера датчик выдает сигнал на остановку конвейера. Датчик остановки конвейера INNOLEVEL серии RES работает в двух направлениях, к рычагу сверху и снизу к проушинам закрепляются тросы, идущие из противоположных направлений. После срабатывания датчик остановки конвейера INNOLEVEL серии RES приводится в рабочее положение вручную с помощью соответствующего рычага.

НЕКОТОРЫЕ ОБЛАСТИ ПРИМЕНЕНИЯ

Стандартные ленточные конвейеры
Челночные конвейеры
Ковшовые подъемники
Упаковочные линии
Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы
Системы погрузки / разгрузки судов
Системы горизонтальной подачи

ПРИНЦИП РАБОТЫ

Датчик INNOLEVEL серии RES приводится в действие металлическим тросом, протянутым вдоль конвейера.При воздействии на трос в любой точке на всем протяжении конвейера датчик выдает сигнал на остановку конвейера. Датчик остановки конвейера INNOLEVEL серии RES работает в двух направлениях, к рычагу сверху и снизу к проушинам закрепляются тросы, идущие из противоположных направлений. После срабатывания датчик остановки конвейера INNOLEVEL серии RES приводится в рабочее положение вручную с помощью соответствующего рычага.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Сертификат соответствия ТР ТС 012/2011 и маркировка Ex tb IIIC Т 75°C Db X
Универсальная конструкция двунаправленного действия
Высокая степень пылевлагозащиты
Отключение системы при наклоне рычага под углом 30°
Коррозионностойкое исполнения в корпусе из нержавеющей стали SUS304

ПРИМЕНЕНИЕ

Стандартные ленточные конвейеры
Челночные конвейеры
Ковшовые подъемники
Упаковочные линии
Системы штабелирования, подъемные краны, погрузочные машины, экскаваторы
Системы погрузки / разгрузки судов
Системы горизонтальной подачи

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOLEVEL
Степень защиты (IP)	IP65
Температура эксплуатации	-40…+75
Тип	Механический
Материал	АлюМиний
Цвет лампы	Желтый
Количество цветов	1
Звуковой сигнал	Постоянный, включение/выключение
Цвет лампы	Красный
Цвет лампы	Жёлтый
Звуковой сигнал	80дБ
Высота, мм	107
Ширина, мм	106
Ширина упаковки, мм	210
Высота упаковки, мм	140
Глубина упаковки, мм	240
Ток, А	AC/DC
Напряжение, В	250 / 125
Номинальный ток, А	10 A (Макс. 250 VAC)
Относительная влажность	0…100%
Тип выхода	Реле 2 SPDT
Вес нетто, кг	2.5
Частота срабатывания	0…20 Ед./Мин
Вес бpутто, кг	2.6
Температура окружающей среды, °C	-40…+75
Сопротивление изоляции, Мом	100 МОм
Электрическая прочность	2000В AC в течение 1 Мин
Рычаг	Алюминиевый с порошковым покрытием
Усилие, Н*м	98
Ресурс	1 млн. срабатываний

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус	Алюминий (опционально нержавеющая сталь)
Степень защиты	IP65(Алюминий), IP67(Нержавеющая сталь)
Материал рычага	Стандартное исполнение: алюминий Взрывозащищенное и коррозионностойкое исполнения: нержавеющая сталь
Температура процесса, °C	-40…+75(Алюминий) -40…+60 (Нержавеющая сталь)
Температура окружающей среды, °C	-40…+75(Стандартное и коррозионностойкое исполнения) -40…+60(Взрывозащищенное исполнение)
Выходной сигнал	2 релейных выхода
Усилие воздействия, Н*м	98
Частота срабатывания	до 20/мин
Ресурс	свыше 1 млн. срабатываний
