ПРИНЦИП РАБОТЫ

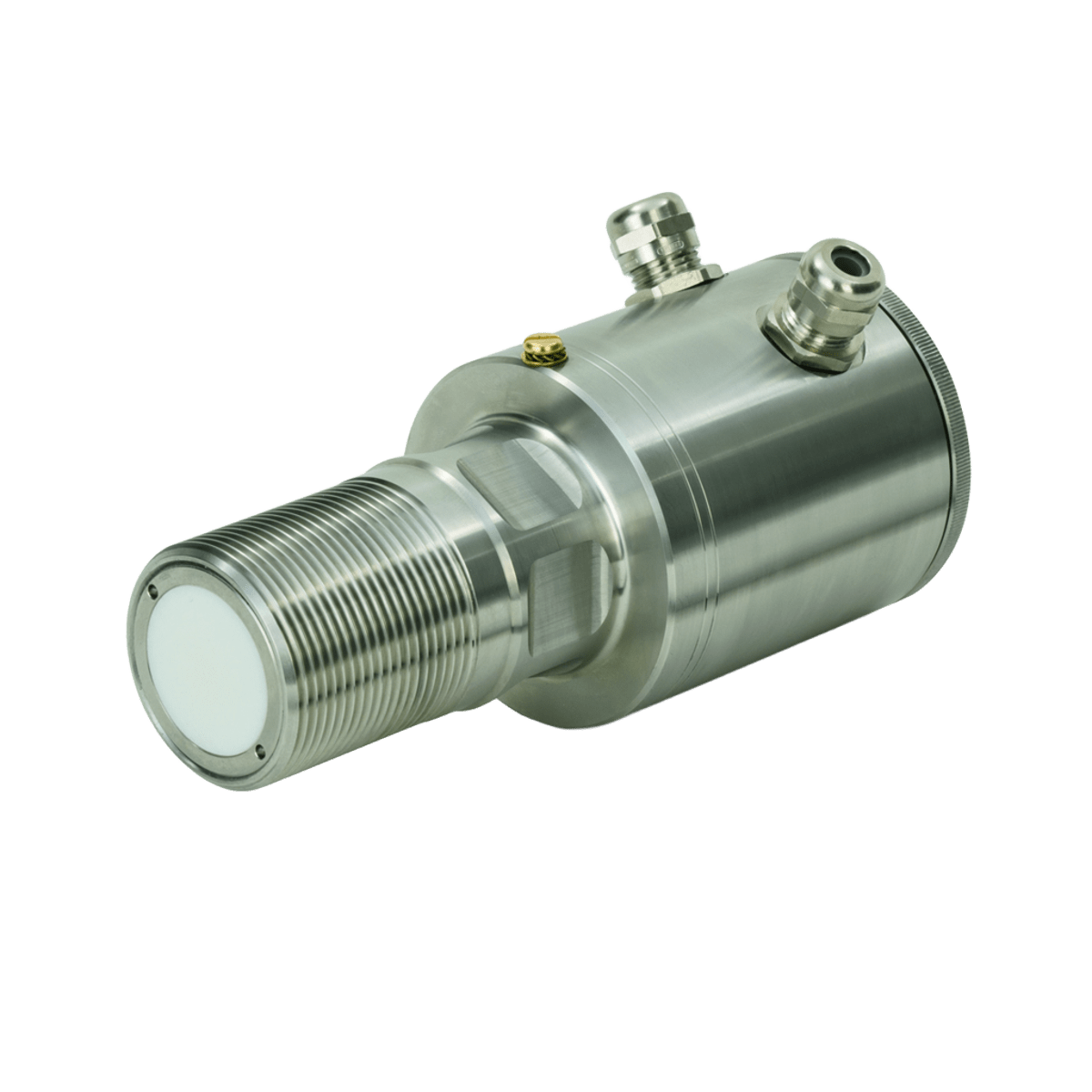

FS 510M — определяет наличие транспортируемого материала и встроенный излучатель генерирует микроволновый сигнал, который отражается от транспортируемого материала, а затем анализируется и регистрируется датчиком. При этом состояние выходных реле меняется в зависимости от предустановленных настроек.
Датчик имеет встроенную систему контроля состояния. Работа дополнительного реле основана на принципе замкнутого контура. Это реле предназначено для оповещения о необходимости проведения технического обслуживания прибора. Когда напряжение питания подается на датчик, контакты реле находятся в замкнутом состоянии. При выходе датчика из строя или при его не корректной работе контакты реле размыкаются. Сигнал с него можно использовать для отключения подачи сыпучего материала или питания конвейера, либо на светозвуковую сигнализацию, либо на пост оператора для оповещения.
Внутри корпуса из нержавеющей стали размещен микроволновый измерительный элемент, состоящий из блока — излучатель/приемник. Бесконтактный метод измерения обеспечивает длительную работу датчика потока без износа и необходимости выполнения технического обслуживания.
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Микроволновый принцип действия
- Подходит для работы даже с абразивными материалами
- Контроль потока в открытых и закрытых системах подачи сыпучих материалов, не пропускающих волны
- Легкий монтаж и запуск
- Встроенная система контроля состояния
- Интенсивность потока и состояние датчика отображаются светодиодами и светодиодной шкалой
- Релейный выход
- Дополнительный релейный выход для контроля состояния датчика
- Напряжение питания 24 В пост. Тока
ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

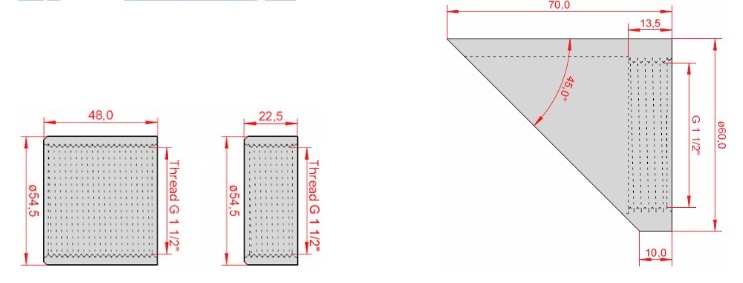

Адаптеры под приварку:
Тип 1: длина 22.5 мм; материал: сталь
Тип 2: длина 22.5 мм; материал: нержавеющая сталь 316Ti
Тип 3: длина 48.0 мм; материал: нержавеющая сталь 316Ti
Тип 4: угол 45°; материал: сталь
Типы 1 — 3: Наиболее предпочтительны для контроля потока материалов, как пропускающих волны так и не пропускающих волны, при высоких скоростях перемещения материала.
Тип 4: Рекомендуется для контроля потока материалов, не пропускающих волны и при низких скоростях перемещения материала.
