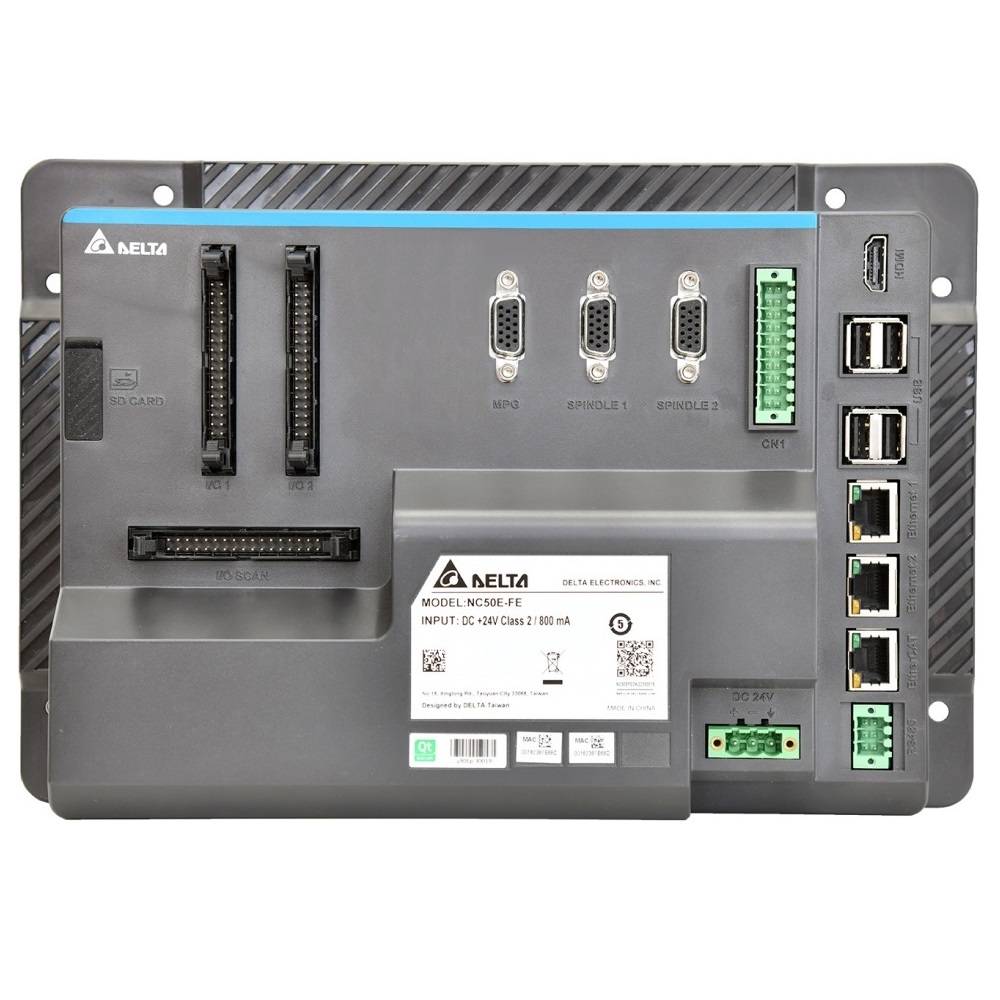

Контроллер ЧПУ, 4 канала, 24 оси, 32DI/32DO/2AO

Система ЧПУ NC50EH-FE для фрезерных и токарных станков, фрезерных и токарно-фрезерных обрабатывающих центров, шлифовальных станков, станков для резки и наплавки металла и прочих станков и роботов манипуляторов.

Системы ЧПУ серии NC5: На пути к совершенству и безграничным возможностям!

Высочайшая точность и передовые технологии в серии NC5 реализуются благодаря использованию четырёх ядерного процессора нового поколения, поддерживающего вычисления в 64-битном формате с плавающей точкой двойной точности (стандарт IEEE 754).

Серия NC5 поддерживает не только стандартные ISO G-коды, но и большое количество специальных функций, а также имеет детальный анализ и усовершенствованный алгоритм просмотра траектории движения до 4000 кадров наперёд, что обеспечивает высокую точность и повышенную скорость обработки. Встроенная функция компенсации люфта и трения помогает устранить механические дефекты.

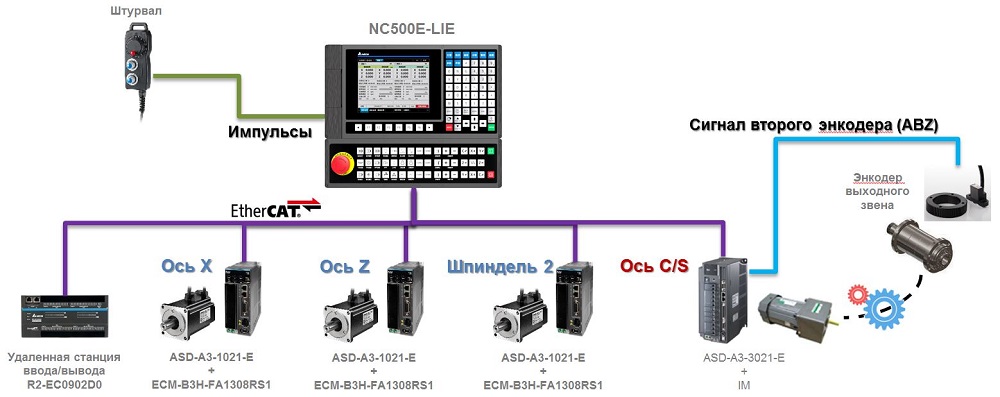

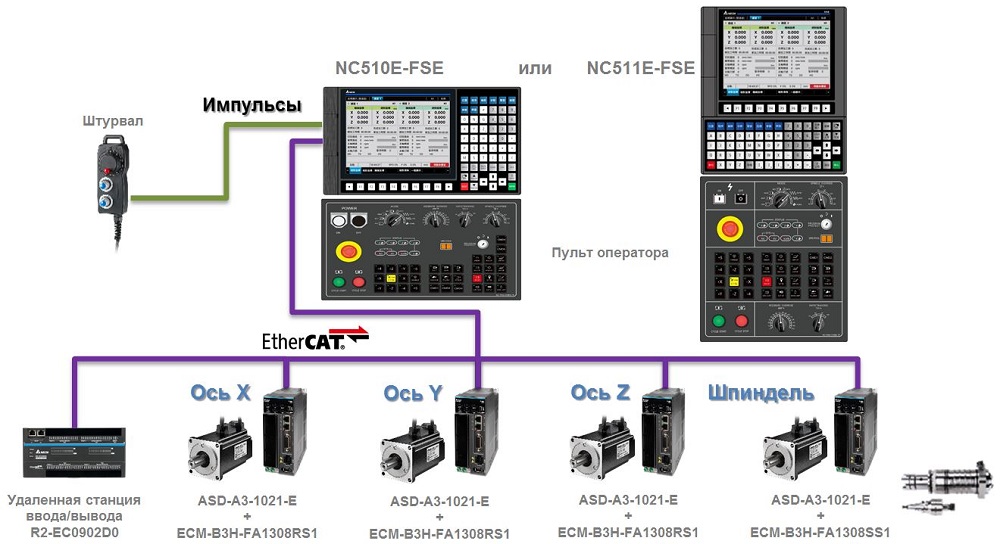

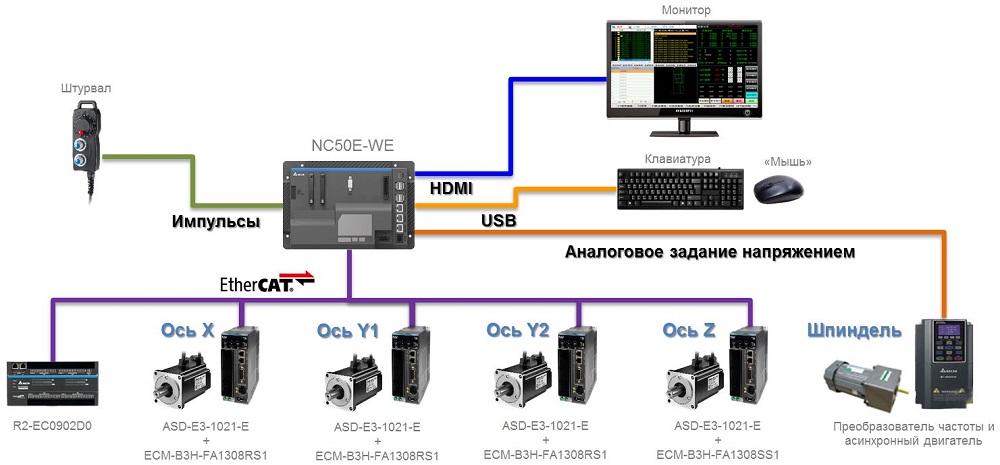

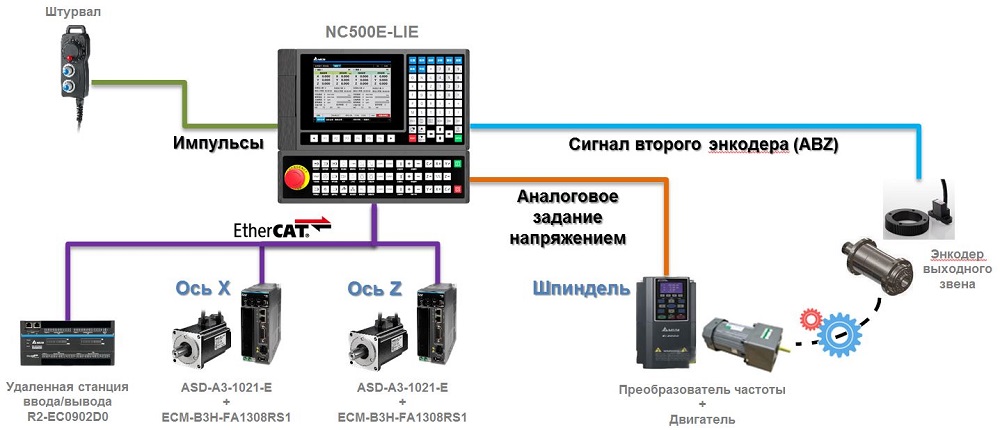

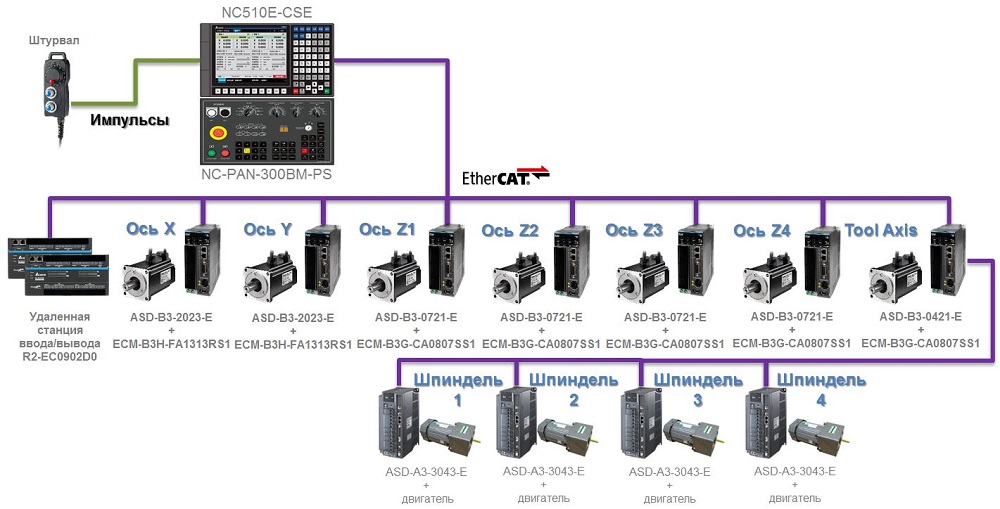

Благодаря обновлённому программному обеспечению для программирования HMI, пользователи могут быстро отредактировать интерфейс системы ЧПУ под свои задачи. Серия NC5 также имеет Ethernet порты для обмена данными и простого подключения к системам управления производственными процессами. Кроме того, многоканальное управление поддерживает до четырех различных процессов обработки и позволяет интегрировать загрузочных/разгрузочных роботов-манипуляторов для создания полностью автоматизированного производства. В сочетании с управлением движением по EtherCAT, которое обеспечивает беспроблемную интеграцию с периферийными устройствами, серия NC5 является выдающимся решением для токарных, фрезерных, деревообрабатывающих, 3C-обрабатывающих и шлифовальных станков.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип исполнения	Открытое

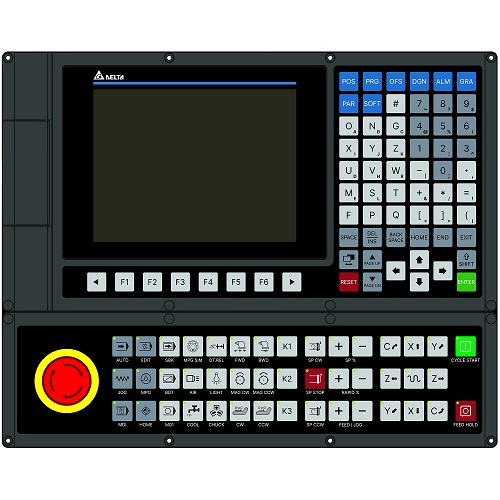

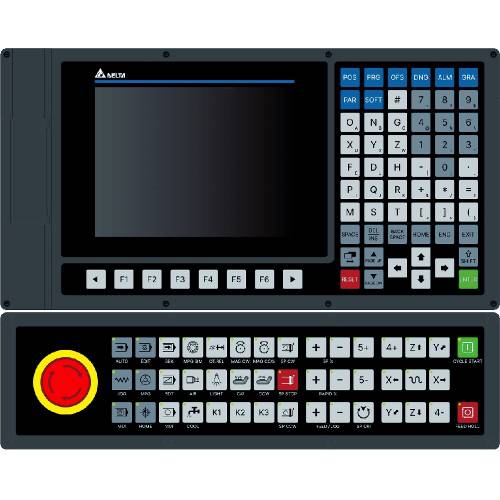

Пульт оператора	ВнешнийДля токарного станка: NC-PAN-300BL-PE, механические клавишиДля фрезерного станка: NC-PAN-300BM-PE, механические клавиши.
Штурвал	Внешний, возможность работы с тремя штурвалами одновременно
Размер дисплея	Внешний дисплей с HDMI, макс разрешение 1920*1080, поддержка сенсорных дисплеев с USD type B.
Количество каналов	4
Общее макс. кол-во осей	24 осей + 8 шпинделей
Кол-во осей в одном канале	16 осей
Интерполяция	до 5 осей
Дискретность измерений	1 нм
Кол-во встроенных входов	32 встроенных дискретных входа
Кол-во встроенных выходов	32 встроенных дискретных выхода
Дополнительные вх/вых	до 8 EtherCAT модулей серии R1 или R2
Аналоговый выход	2 аналоговых выхода, ±10В
Импульсные входы	Два входа для энкодеров (сигналы A, /A, B, /B, Z, /Z, 5В), для шпинделя или индикации внешней оси
Импульсные выходы	Два импульсных выхода (сигналы A, /A, B, /B, 5В) для управления шпинделем
Измерение	8 высокоскоростных входов (G31) для измерительных инструментов
Тип поддерживаемых измерительных линеек	5В, сигналы A, /A, B, /B, Z, /Z
USB host	4 порта
Встроенная память	2 Гб
SD Card	Поддержка MicroSD
Коммуникационные интерфейсы	EtherCAT для приводов и модулей расширенияEthernet x 2 независимых портаRS485
Удаленное управление	VNC клиент
Удаленный обмен файлами	FTP, SAMBA
Дополнительные функции	RTCP, Наклонная рабочая плоскость
