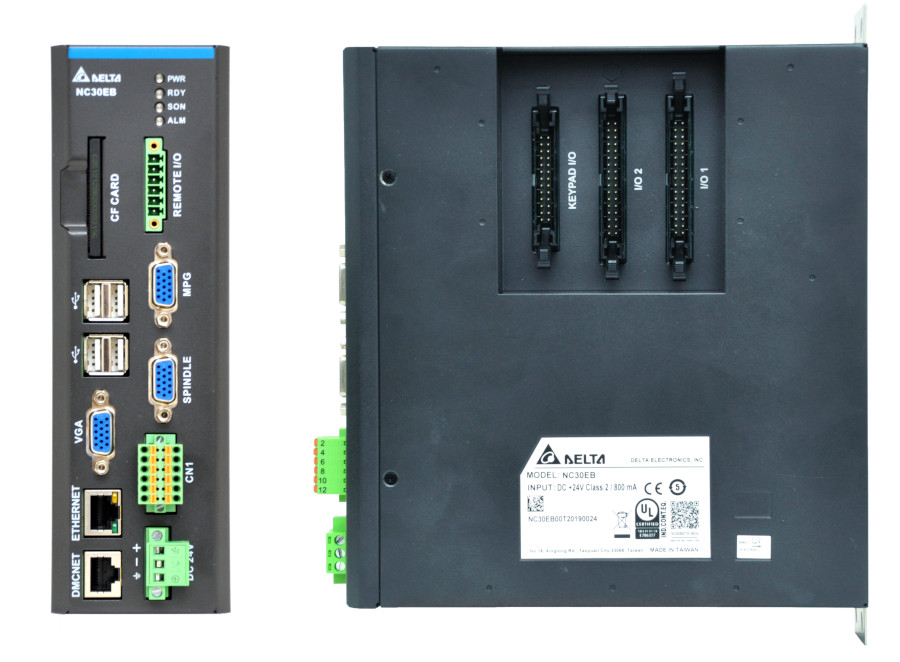

Контроллер ЧПУ на 8 осей (4 интерполированных оси), 32вх/32вых, 2 аналоговых выхода

NC30EB Контроллер ЧПУ на 8 осей (интерполяция 4 оси), 32DI/32DO/2AO

Система ЧПУ с открытой архитектурой.

Контроллер ЧПУ NC30EB является полноценной универсальной системой ЧПУ и подходит для любых типов станков, включая токарные и фрезерные станки и обрабатывающие центры.

Контроллеры имеют компактный и удобный для монтажа корпус.

Экран, клавиатура, пульт оператора могут быть подобраны под требования задачи и подключаться к контроллеру как внешние устройства.

Особенности контроллера ЧПУ NC30EB:

Поддержка всех стандартных G-кодов для токарного и фрезерного применения
Три устройства в одном корпусе: полноценный универсальный контроллер управления движения в реальном времени (ЧПУ), ПЛК, свободно программируемый интерфейс оператора
Библиотеки API для разработки собственного приложения для Windows
Возможность удаленного доступа для контроля и управления контроллером с любого устройства на любой операционной системе (ПК, планшет, смартфон) с помощью VNC клиента
Встроенный FTP сервер

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Макс. кол-во осей	8 + 2 шпинделя
Интерполяция	до 4 осей
Кол-во входов	32 встроенных дискретных входов
Кол-во выходов	32 встроенных дискретных выходов
Дополнительные вх/вых	до 256/256 дополнительных входов/выходов по интерфейсу
Аналоговый выход	±10В (2 канала)
Импульсный вход	5В вход (A, /A, B, /B, Z, /Z) для подключения энкодера шпинделя
Импульсный выход	5В, сигналы A, /A, B, /B для управление шпинделем
Измерение	2 высокоскоростных входа (G31) для измерительных инструментов
Тип поддерживаемых измерительных линеек	5В, сигналы A, /A, B, /B, Z, /Z
Пульт оператора	Внешний, любой из серии NC-PAN
Штурвал	Внешний, возможность работы с двумя штурвалами одновременно
USB host	4 порта
Внутренняя память	CF Card 512 Мб (в комплекте)
Коммуникационные интерфейсы	DMCNET для сервоприводов
Выход для монитора	VGA

NC-E — контроллеры ЧПУ

Поддерживает все функции ЧПУ серии NC300

Поддержка до 8 осей по интерфейсу DMCNET
Интерполяция до 4 осей (опционально до 5 осей)
Встроенные дискретные входы (32шт.) и выходы (32шт.)
2 высокоскоростных входа для измерений (G31)
2 аналоговых выхода (-10В ~ +10В)
Импульсный дифференциальный выход (A, /A, B, /B)
Возможность подключения стандартных пультов оператора Delta Electronics
Возможность подключения внешнего штурвала (импульсный дифференциальный вход (A, /A, B, /B)

Вход VGA для подключения монитора
4 разъема USB для подключения мыши, клавиатуры, тачпада (сенсорного дисплея)
CF карта на 512Мб в комплекте
Интерфейс Ethernet (поддержка Modbus TCP)
RS-485 (Modbus ASCII, Modbus RTU)
Параметры ЧПУ и программа ПЛК полностью совместимы с системами первого поколения
