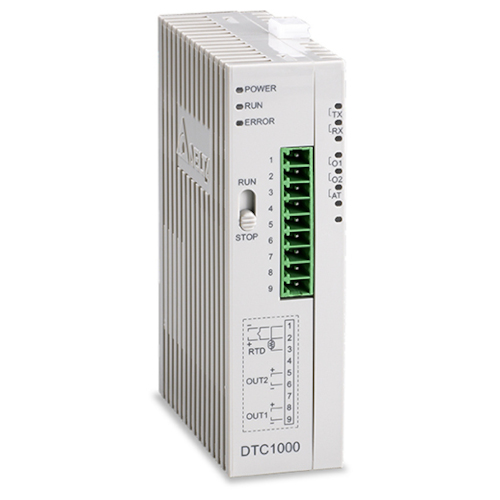

DTC1001R/V
Базовый модуль; два выхода: реле/напряжение; вход для трансформатора тока (CT)
Базовый модуль; два выхода: реле/напряжение; вход для трансформатора тока (CT)

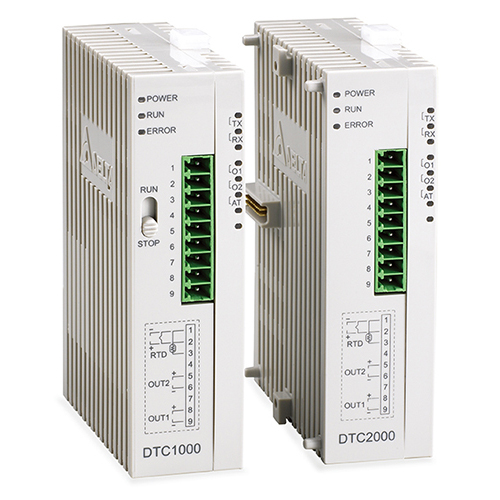

DTC — Терморегуляторы модульного типа

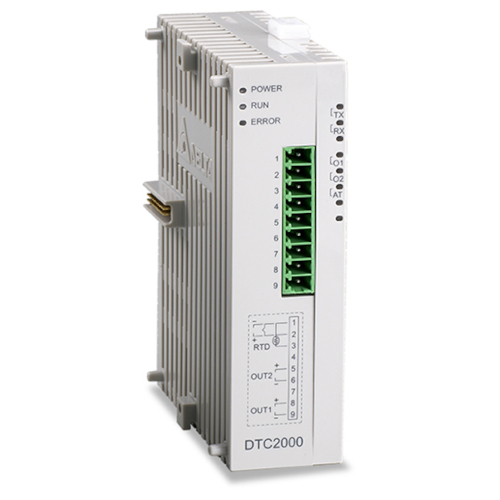

DTC — это оптимальное решение для многоканальных измерений, управления и мониторинга. Компактная конструкция с установкой на стандартную DIN-рейку, до 7 модулей расширения, подключаемых к базовому модулю без проводов. Обладает такими же функциональными возможностями, как DTB, плюс возможность работать как нормирующий преобразователь с пропорциональным аналоговым выходом.
| Спецификации: | |
|---|---|
| Напряжение питания | 24 В постоянного тока |
| Диапазон питания | ( 90÷110 ) % |
| Потребляемая мощность | Максимально 3Вт на каждый модуль |
| Входной сигнал | Термопары: K , J , T , E , N , R , S , B , L , U , ТХК |
| Термосопротивления: тип Pt100, JPt100, Cu50 (опция) | |
| Аналоговый: 0-5В, 0-10В, 0-20мА, 4-20мА, 0-50мВ | |
| Время выборки | Аналоговый вход: 0.15 сек; термодатчик: 0.4 сек. |
| Метод управления | ПИД-регулятор ПИД-регулятор с программным управлением двухпозиционный регулятор (ВКЛ/ВЫКЛ) ручная регулировка |
| Управляющие выходы | R : релейный выход, однополюсный нормально-открытый — 250 В переменного тока, 3 А (резистивная нагрузка) |
| V : импульсный выход по напряжению (SSR) – 12В +10% ~ -20% (Макс. ток нагрузки 40 мА) |
|
| С: аналоговый выход – 4-20мА постоянного тока (сопротивление нагрузки – макс. 500 Ом) |
|
| L : аналоговый выход по напряжению –0-10В постоянного тока (сопротивление нагрузки должно быть больше 1 кОм) |
|
| Функции выходов | Управляющий выход, сигнальный выход, ретрансляционный выход (только для аналогового выхода 1-й группы) |
| Функции аварийной сигнализации | 12 режимов аварийной сигнализации |
| Коммуникация по RS-485 | MODBUS ASCII/RTU, 2400~38400 бит \ с |
| Вибропрочность | 10-55 Гц, 10м/с 2 в течение 10 минут по каждой из трех осей |
| Ударопрочность | Макс. 300 м/с 2 , 3 раза по каждой из трех осей, 6 направлений. |
| Рабочая температура окр. среды | 0° — +50° С |
| Температура хранения | -20° — +65° С |
| Максимальная высота установки | 2000 м. над уровнем моря. |
| Степень загрязнения окр. среды | 2 |
| Влажность окружающей среды | 35% — 85% относительной влажности (без образования конденсата) |
| Выходные сигналы | Релейный 250 VAC/5A |
| Импульсное напряжение DC14V, 40mA | |
| Токовый 4÷20 mA | |
| Линейное напряжение 0÷10 В | |
