DT3

Данные модели термоконтроллеров поставляются в виде комплекта для самостоятельной сборки.

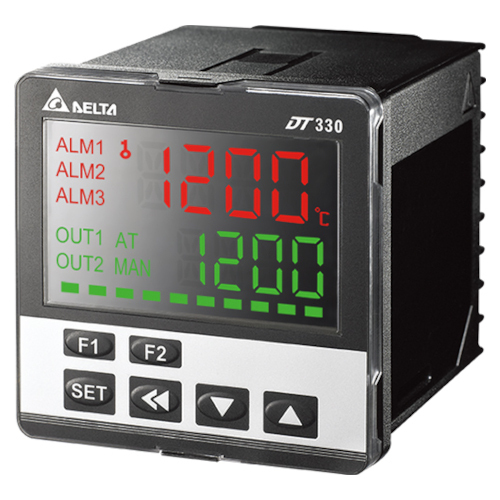

Внимание! Модели DT330 являются не расширяемыми.

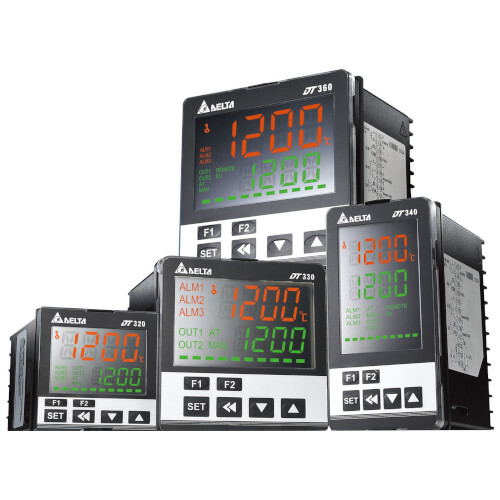

DT320

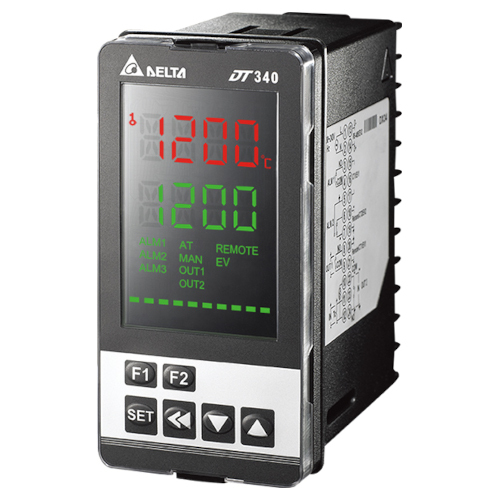

DT340

DT360

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

DT320VA-R211	48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT320CA-R211	48×48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT320LA-R211	48×48мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT320RA-R211	48×48мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT
DT320VA-V200	48×48мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT320CA-V200	48×48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT320LA-V200	48×48мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT320VA-R220	48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320CA-R220	48×48мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320LA-R220	48×48мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT320RA-R220	48×48мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT340VA-R211	48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT340CA-R211	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT340LA-R211	48×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT340RA-R211	48×96мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT
DT340VA-V211	48×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT
DT340CA-V211	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT
DT340LA-V211	48×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT
DT340VA-V200	48×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT340CA-V200	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT340LA-V200	48×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT340VA-R220	48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340CA-R220	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340LA-R220	48×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT340RA-R220	48×96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT340VA-V220	48×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока
DT340CA-V220	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT340LA-V220	48×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT360VA-R211	96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT360CA-R211	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT360LA-R211	96×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; 2 ALARM, 2 входа EVENT
DT360RA-R211	96×96мм, два релейных выхода, питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT
DT360VA-V211	96×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; 2 ALARM, 2 входа EVENT
DT360CA-V211	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT
DT360LA-V211	96×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; 2 ALARM, 2 входа EVENT
DT360VA-V200	96×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485
DT360CA-V200	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT360LA-V200	96×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485
DT360VA-R220	96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360CA-R220	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360LA-R220	96×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. релейный выход 5A 250 VAC; RS-485; вход трансформатора тока
DT360RA-R220	96×96мм, два релейных выхода, питание 80-260В AC; RS-485; вход трансформатора тока
DT360VA-V220	96×96мм, два выхода импульсного напряжения (12В), питание 80-260В AC; RS-485; вход трансформатора тока
DT360CA-V220	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока
DT360LA-V220	96×96мм, аналоговый выход (0…10В), питание 80-260В AC, доп. выход импульсного напряжения (12В); RS-485; вход трансформатора тока

DT3 — Новое поколение температурных контроллеров

Регулятор температуры Delta DT3 включает в себя модернизированную аппаратную часть с повышенными характеристиками и смарт-функциями, обладает улучшенной быстротой реакции, модульной конструкцией и удобными функциональными клавишами. Регулятор имеет функции самонастройки и гибкого управления температурой, осуществляет регулирование температуры по сглаженной кривой. Регуляторы могут устанавливаться открытым монтажом или в шкафах управления. Кроме того, инновационная конструкция позволяет пользователю по необходимости заменять модули для достижения максимальной гибкости конфигурации и расширения системы.

ОБОСНОВАНИЕ ПЕРЕХОДА С СЕМЕЙСТВА ТЕРМОКОНТРОЛЛЕРОВ DT НА СЕМЕЙСТВО DT3

Новое семейство термоконтроллеров DT3 предназначено для замены текущих серий DTA и DTB. В отличие от предыдущих поколений, в DT3 не будет разделения на «простой и расширенный» варианты как DTA и DTB, а будет единый термоконтроллер, различающийся только опциями: количеством и типом управляющих выходов, а также наличием/отсутствием интерфейса RS485. С точки зрения настроек и меню пользователя у различных модификаций DT3 отличий не будет.

С конструктивной и программной точки зрения DT3 имеет следующие преимущества перед нынешними семействами DTA и DTB:

более компактный корпус (по глубине)
имеет современный цветной ЖК-дисплей
более низкое энергопотребление
при срабатывании аварии дисплей моргает красным фоном
больше индикации, в т.ч. уровень открытия управляющего выхода
более логичное меню и единое для всех моделей
есть две программируемые функциональные кнопки
имеется встроенный порт mini USB для обновления прошивки
имеются модификации на 220 VAC и 24 VDC
поддерживаются основные типы выходов: релейный, транзисторный, токовый и потенциальный
есть опция входа Cu50
6 наборов настроек ПИД-регулятора (у DTB – 4, DTA – 1)
имеется входной фильтр и линеаризации
есть возможность отключить компенсацию холодного спая
при подаче питания индицируется версия прошивки и тип выхода
появился режим выхода на уставку за заданное время
увеличен объём программного режима: 16 наборов по 16 шагов (у DTB 8 на 8)
добавлен FUZZY регулятор (поверх ПИД-регулятора)
возможность изменить исходное состояние выходов
появилась явная и понятная процедура сброса на заводские установки
появилась возможность ставить числовой пароль
появилась возможность задать задержку на включение аварийного выхода
появилась возможность удерживать аварийную индикацию во включенном состоянии
появилась возможность фиксации пикового значения величины во время аварии

Вывод: с точки зрения функциональных возможностей термоконтроллеры семейства DT3 являют собой существенное улучшение по сравнению с текущими сериями DTA и DTB.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Удаленное управление Установка уставки для DT3 при помощи аналогового сигнала от основного контроллера
Различные режимы управления • Автонастройка • Нечеткая логика • ПИД с автонастройкой • Вкл/Выкл • Ручное
Возможности расширения Модульная конструкция функциональных устройств позволяет устанавливать/заменять необходимые модули в зависимости от требований задач управления(Кроме моделей DT330. Модели DT330 являются нерасширяемыми.)
Большой трехцветный ЖК-дисплей
Обнаружение обрыва цепи нагревателя Измерение токов до 100 A
Ретранслирующий выход
Определяемые пользователем функциональные клавиши • Выбор режима управления • Удаленный/локальный режим • Режим запуска/останова • Автонастройка
Управление «точка-точка» Установка целевой величины на несколько приборов
Встроенные твердотельные реле с долгим сроком службы • Сокращение издержек • Подходит для применений с часто изменяющимся состоянием выхода
Два канала управления • Два выхода позволяют управлять одновременно нагревом и охлаждением • Функция автонастройки позволяет вычислять 2 набора параметров регулятора: для нагрева и для охлаждения

Спецификации:
Напряжение питания	AC 100 ~ 240В, 50/60Гц, DC 24В ±10%
Дисплей	LCD. PV: красный; SV: зеленый
Входной сигнал	Термопара: K, J, T, E, N, R, S, B, L, U, TXK
	Платиновое термосопротивление: Pt100, JPt100
	Сопротивление: Cu50, Ni120
	Аналоговый: 0 ~ 5 В, 0 ~ 10 В, 0 ~ 20 мА, 4 ~ 20 мА, 0 ~ 50 мВ
Методы управления	ПИД, FUZZY (гибкое управление), автонастройка, ручное управление, вкл./выкл.
Индикация	целые или с 1 знаком после зяпятой
Частота регистрации	0.1 сек.
Рабочая температура	0 ~ +50℃
Влажность воздуха	35 ~ 80% RH (без выпадения конденсата)

ДОСТУПНЫЕ НА ДАННЫЙ МОМЕНТ АНАЛОГИ СЕРИИ DTA/DTB И НОВОЙ СЕРИИ DT3:

DTA/DTB	DT3	Описание
DTA4848R0	DT320RA	48×48мм, релейный выход, питание 80-260В AC
DTA4848V0	DT320VA	48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4848C0	DT320CA	48×48мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4848R1	DT320RA-0200	48×48мм, релейный выход, питание 80-260В AC; RS-485
DTA4848V1	DT320VA-0200	48×48мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4848C1	DT320CA-0200	48×48мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA7272R0	DT330RA	72×72мм, релейный выход, питание 80-260В AC
DTA7272V0	DT330VA	72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA7272C0	DT330CA	72×72мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA7272R1	DT330RA-0200	72×72мм, релейный выход, питание 80-260В AC; RS-485
DTA7272V1	DT330VA-0200	72×72мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA7272C1	DT330CA-0200	72×72мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA4896R0	DT340RA	48×96мм, релейный выход, питание 80-260В AC
DTA4896V0	DT340VA	48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA4896C0	DT340CA	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC
DTA4896R1	DT340RA-0200	48×96мм, релейный выход, питание 80-260В AC; RS-485
DTA4896V1	DT340VA-0200	48×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC; RS-485
DTA4896C1	DT340CA-0200	48×96мм, аналоговый выход (4…20мА), питание 80-260В AC; RS-485
DTA9696R0	DT360RA	96×96мм, релейный выход, питание 80-260В AC
DTA9696V0	DT360VA	96×96мм, импульсное напряжение (12В) на выходе, питание 80-260В AC
DTA9696C0	DT360CA	96×96мм, аналоговый выход (4…20мА), питание 80-260В AC
