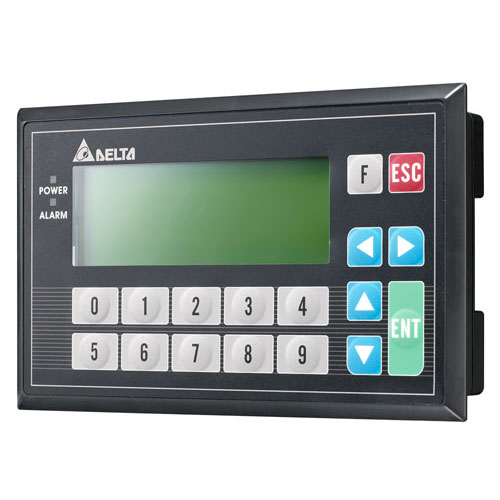

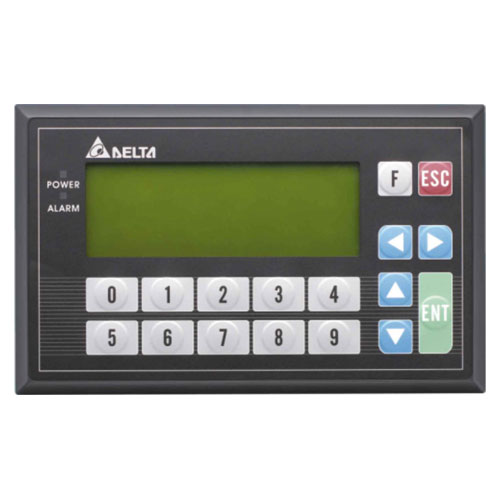

TP04P-16TP1R

Операторская панель с ПЛК (4,1 STN LCD, 192*64 пикс., цифровые клавиши, 8 диск. вх./8 диск. вых., 24VDC, 4 строки, 1MB Flash memory, 64 KB RAM)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Тип панели	Кнопочная
Конструктив	щитовой
Диагональ экрана (дюймы)	4.1
Разрешение экрана (пиксели)	192×64
Тип матрицы	Монохромная ЖК
CPU	LPC1787FBD208
Flash ROM (МБ)	1
RAM	0.064
USB Slave Ver 2.0	да
Последовательный порт COM2	RS485
Последовательный порт COM3	RS485
Зумер	да
Физические кнопки	17
Календарь, часы	да
Метод охлаждения	естественное
Батарейка	CR2032
Защита лицевой панели	IP66/NEMA4
Встроенный контроллер	да
Дискретные входы (на борту)	8
Дискретные выходы (на борту)	8
Тип встроенных выходов	Relay
Языки программирования	LD
Рабочая температоура окружающей среды	0…50°C
Питание	24 VDC
Ширина (мм)	175.8
Высота (мм)	108.6
Глубина (мм)	59.2
Поверхность экрана ширина (мм)	101.8
Поверхность экрана высота (мм)	35.24
Вырубное окно ширина (мм)	163
Вырубное окно высота (мм)	96
Вес (гр.)	420
Потребляемая мощность (Вт)	3.0

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

Монохромный экран STN LCD 4.1” (101.8 x 35.24 мм) с разрешением 192 x 64 пикс.
Flash память: 1Мб / SRAM память: 64Кб
Цифровые и программируемые функциональные кнопки
2 встроенных порта RS-485 (MODBUS ASCII/RTU) / Встроенный порт USB для загрузки программ
Программируемый начальный экран
Интегрированное в панель ядро ПЛК серии SS2: память программы — 8К шагов регистровая память — 5К слов
Дискретные, аналоговые входы/выходы, входы температурных датчиков PT и тензодатчиков LC

Высокоскоростные импульсные входы: 2 х 10кГц
Прикладные команды ПЛК
8000 шагов SRAM для программирования
Модули цифрового ввода/вывода и аналоговые модули (конвертация A/D, D/A и единиц измерения температуры)
Опциональная карта копирования программ для быстрого копирования программ и экономии времени
Встроенные часы реального времени
