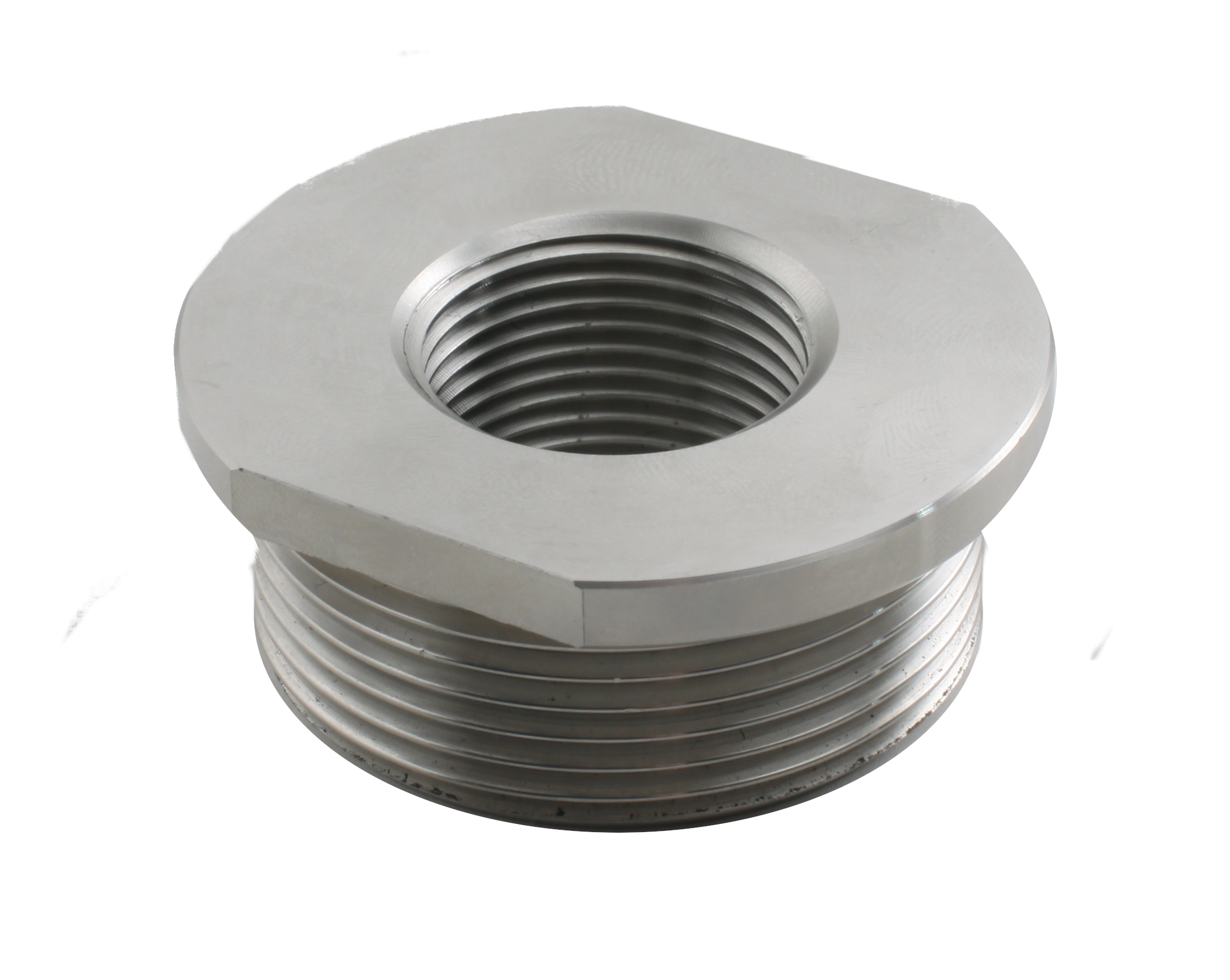

IL-SA-3/4PF-1 1/2G
Переходник 3/4" PF - 1 1/2" G, нерж. сталь SUS304
Переходник 3/4" PF - 1 1/2" G, нерж. сталь SUS304. Предназначен для монтажа датчика с резьбой 3/4" PF в случае когда на ёмкости предусмотрена резьба 1 1/2" R.
ПРИВАРНЫЕ БОБЫШКИ
Приварные бобышки - это специализированные фитинги, предназначенные для монтажа датчика с резьбой, ввариваются в ёмкость или трубопровод из аналогичного материала. Далее в бобышку монтируется датчик с соответствующей резьбой.
В ассортименте опций для датчиков уровня сыпучих материалов INNOLEVEL есть 2 вариации приварных бобышек:
- Цилиндрическая приварная бобышка для монтажа датчика с резьбой 3/4" PF, изготовленная из стали.
- Цилиндрическая приварная бобышка для монтажа датчика с резьбой 3/4" PF, изготовленная из нержавеющей стали SUS304.
УДЛИНЕНИЯ
- Жесткое удлинение вала
Предназначено для увелечения длины рабочей части ротационного датчика уровня сыпучих материалов INNOLEVEL (кроме серии М). Устанавливается на вал датчика при помощи монтажного набора (входит в комплект поставки). Сборка датчика с удлинением монтируется в ёмкость вертикально, горизонтально, под любым углом.
- Маятниковый удлинитель
Предназначен для увелечения длины рабочей части ротационного датчика уровня сыпучих материалов INNOLEVEL (кроме серии М). Устанавливается на вал датчика при помощи монтажного набора (входит в комплект поставки). Сборка датчика с удлинением монтируется в ёмкость вертикально.
- Тросовый удлинитель
Предназначен для увелечения длины рабочей части ротационного датчика уровня сыпучих материалов INNOLEVEL (кроме серии М). Устанавливается на вал датчика при помощи монтажного набора (входит в комплект поставки). Сборка датчика с удлинением монтируется в ёмкость вертикально.
ФЛАНЦЫ
Фланцы устанавливается в ёмкость, где требуется фланцевое соединение. Далее в фланец монтируется датчик с соответствующей резьбой.
Фланцы для датчиков уровня сыпучих материалов INNOLEVEL изготавливаются из нержавеющей стали, имеют диаметр 155 мм и 2 вариации прокладок: прокладка NBR или прокладка металлографит:
- Прокладка из материала NBR позволяет использовать датчик в условиях, где температура рабочей среды не превышает +150 C.
- Прокладка из металлографита позволяет использовать датчик в условиях, где температура рабочей среды не превышает +500 C.
МУФТЫ ПЕРЕМЕЩЕНИЯ
Муфты перемещения монтируется в емкость, где требуется изменение глубины погружения, в соответствующее резьбовое соединение.
В ассортименте опций для датчиков уровня сыпучих материалов INNOLEVEL есть 2 варианта муфты перемещения:
- Муфта перемещения для IL-VM-N с резьбой G 1 1/2" и внутренним диаметром 38 мм, предназначена для вибрационного датчика уровня сыпучих сред INNOLEVEL серии N с трубным удлинением, изготовлена нержавеющей стали SUS304.
- Муфта перемещения для IL-VP с резьбой G 1 1/2" и внутренним диаметр 30 мм, предназначена для вибрационного датчика уровня сыпучих сред INNOLEVEL серии Р с трубным удлинением, изготовлена нержавеющей стали SUS304.
ПЕРЕХОДНИК
Переходник 3/4" PF предназначен для монтажа датчика с резьбой 3/4" PF в случае когда на ёмкости предусмотрена резьба 1 1/2" R, изготовлен из нержавеющей сталь SUS304.
КОНТРГАЙКИ
Контргайки предназначены для монтажа датчика с соответствующей резьбой. В ассортименте опций для датчиков уровня сыпучих материалов INNOLEVEL есть 3 варианта контргаек:
- Шестигранная гайка 1 1/2G" для монтажа датчика, изготовленная из нержавеющей стали
- Шестигранная гайка 1 1/2G" для монтажа датчика, изготовленная из стали
- Шестигранная гайка 1 1/2G" для монтажа датчика, изготовленная из оцинкованной стали
