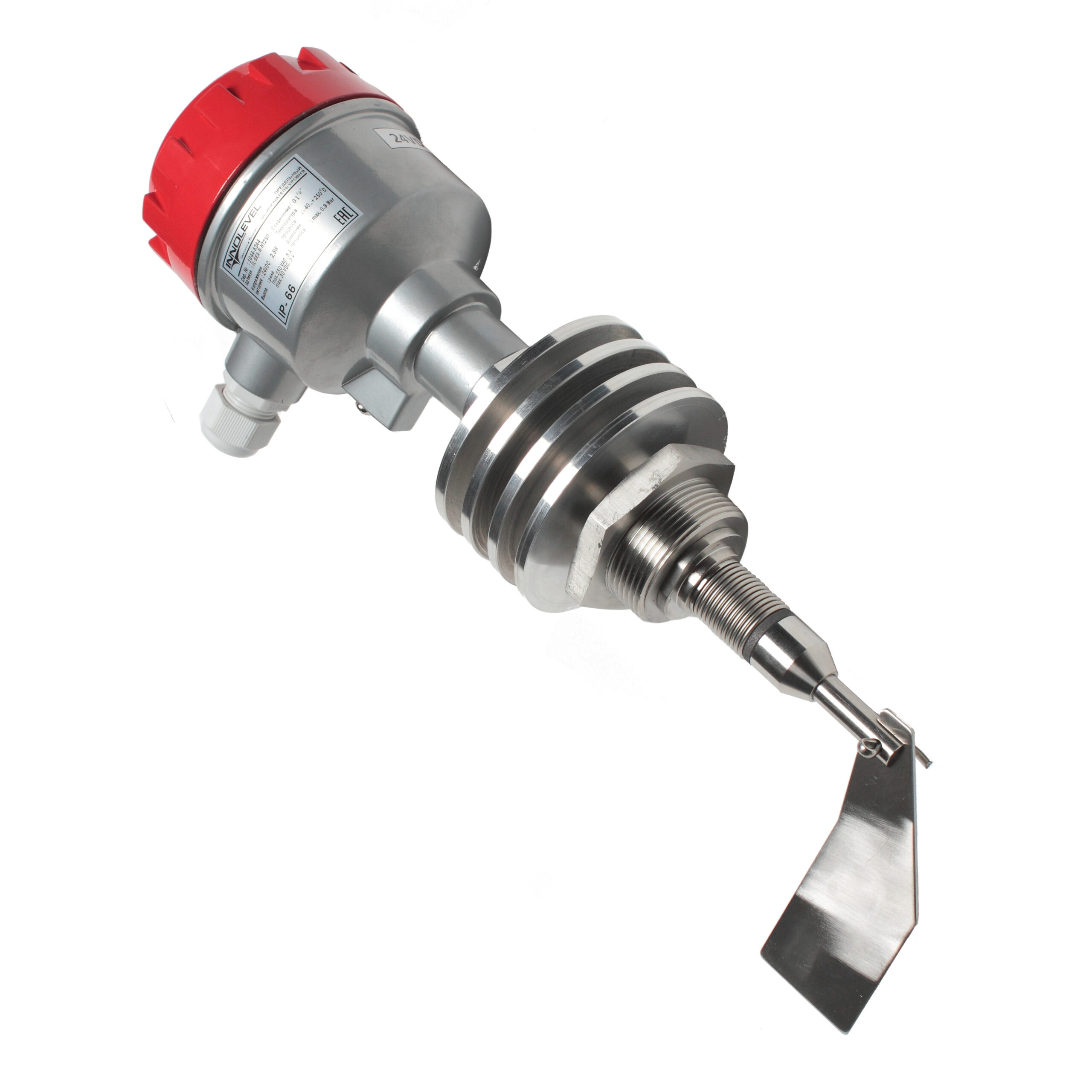

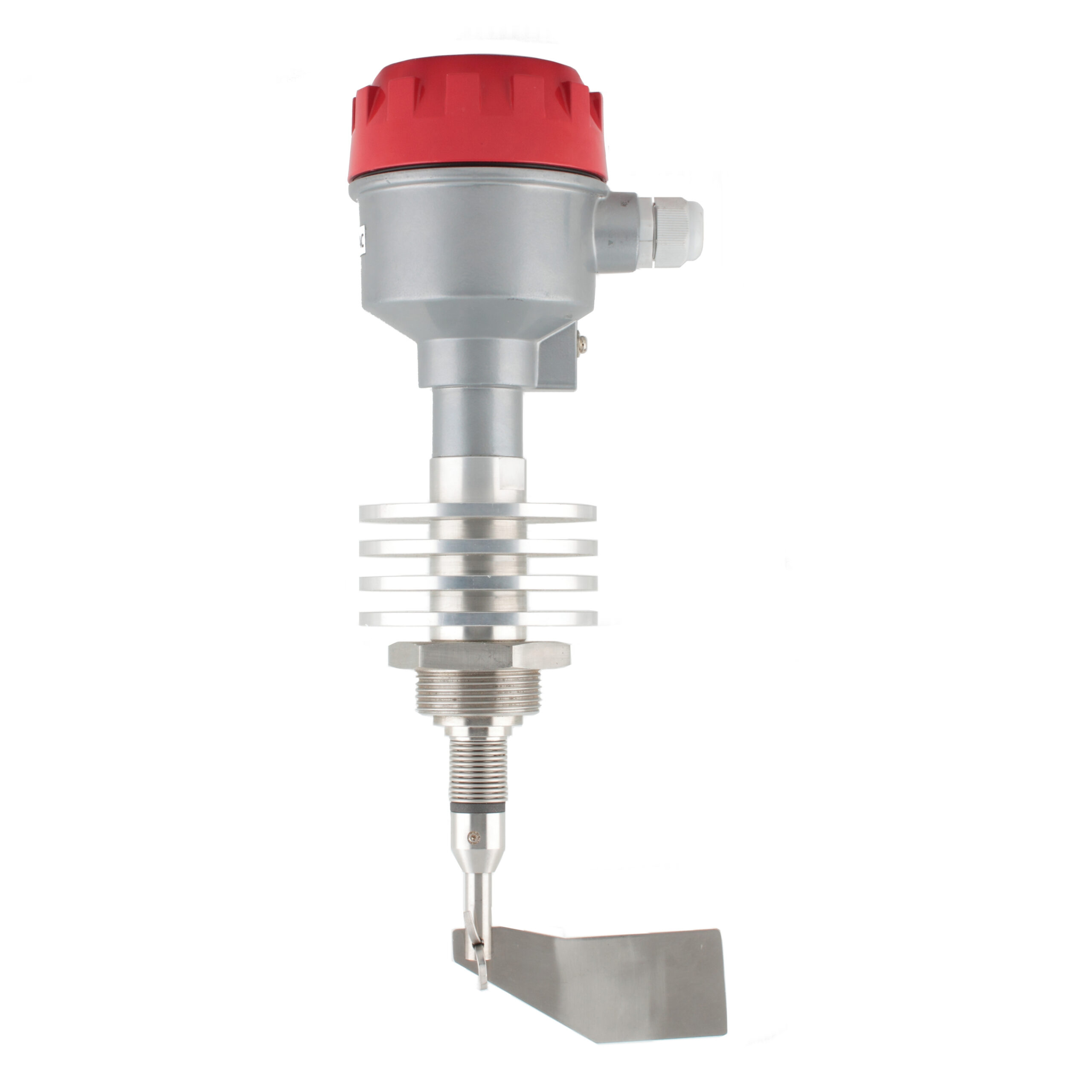

IL-SDA-N-HT250 (24 VAC)
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +250 С, Рmax=0.8 bar, 24 VAC, IP65, лопасть 40х98 мм, нерж. сталь
Механический ротационный датчик уровня сыпучих материалов INNOLEVEL в алюм. корпусе, -40 +250 С, Рmax=0.8 bar, 24 VAC, IP65, лопасть 40х98 мм, нерж. сталь, скорость вращения 1 об/мин, соединение- резьба 1 1/2", нерж. сталь, удлинение 145 мм, нерж. сталь
Высокотемпературный сигнализатор INNOLEVEL серии N-HT представляет собой датчик уровня и используется для мониторинга уровня сыпучих продуктов. Он может быть использован в качестве датчика заполнения, опустошения или промежуточного уровня.
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит останов двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
Стандартные примеры применения высокотемпературного датчика уровня для сыпучих материалов INNOLEVEL серии N-HT, плотность которых не менее 100 г/л, подвергающихся температурной обработке:
- Клинкер, цемент
- Песок, щебень
- Металлизированные окатыши
- Уголь, угольная пыль
- и многое другое
ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ
- Алюминиевый радиатор, за счет которого нагрев не передается от процесса на корпус с электроникой
- Опорный подшипник качения с высокотемпературной смазкой
- Резьбовой элемент из нержавеющей стали с прямой резьбой G 1 1/2"
ПРИНЦИП РАБОТЫ
Измерительная лопасть приводится в действие синхронным двигателем. При контакте лопасти с материалом происходит остановка двигателя. Возникающий реактивный момент используется, чтобы привести в действие микровыключатель, который выдает сигнал (регистрация уровня материала). При снижении уровня материала, пружина возвращает двигатель в исходное положение, лопасть освобождается, и двигатель снова включается.
ПРИМЕНЕНИЕ
INNOLEVEL серии N HT применяется для контроля уровня материала с насыпной плотностью >100 г/л и размером частиц <= 50 мм.
- Клинкер
- Цемент
- Песок
- Щебень
- Металлизированные окатыши
- Уголь и угольная пыль
ОПЦИИ
Перечисленные ниже опции не входят в комплект поставки ротационного датчика уровня INNOLEVEL серии N-HT, не являются обязательными к его комплектованию, однако позволяют решать определенные задачи, связанные с монтажом.
- Гайка для монтажа Шестигранная гайка 1 /2" для монтажа ротационного датчика уровня INNOLEVELсерии N HT. Варианты исполнений: сталь, сталь оцинкованная, нержавеющая сталь.
- Жесткое удлинение вала Варианты исполнения жесткого удлинения: +50 мм, +215 мм.
- Маятниковое удлинение Варианты исполнения маятникового удлинения: 500 мм, 1000 мм.
- Тросовое удлинение Варианты исполнения тросового удлинения: 1000 мм, 1500 мм, 2000 мм, 3000 мм, 4000 мм. Более подробная информация изложена в инструкции по эксплуатации.
