IL-FS780E-MA-HT290-L300

Датчик пыли INNOLEVEL, корпус- нерж. сталь, зонд 300 мм -20 +290 С, Pmax=6 bar, 24 VDC, IP 67, соединение- резьба G 1 1/2" нерж. сталь, выходной сигнал- 4-20 mA, кабельные вводы 2 х M16

Датчик пыли, корпус- нерж. сталь, зонд 300 мм -20 +290 С, Pmax=6 bar, 24 VDC, IP 67, соединение- резьба G 1 1/2" нерж. сталь, выходной сигнал- 4-20 mA, кабельные вводы 2 х M16

Трибоэлектрические датчики пыли INNOLEVEL предназначены для использования в зоне очищенного воздуха систем аспирации для обнаружения отклонений в работе фильтров (рукавных, тканевых), таких как разрыв фильтрующего элемента или полный выход из строя фильтра.

ДАТЧИКИ ПЫЛИ ПОЗВОЛЯЮТ

Избежать получение штрафов от РТН за загрязнение окружающей среды, связанное с выбросом в атмосферу неочищенного воздуха

Исключить попадание пыли вместе с регенерируемым воздухом обратно в цех

Предотвратить потери дорогостоящего материала, аспирационные отходы которого используются для вторичной переработки.

ПРЕИМУЩЕСТВА ДАТЧИКОВ ПЫЛИ INNOLEVEL

Для всех трубопроводов и металлических каналов, длина которых в 3 раза превышает диаметр
Класс защиты IP65/IP67
Температура процесса до +290 °С
Установка в воздуховоды с сечением от 110 до 2400 мм
Простой монтаж и настройка.

ПРИМЕНЕНИЯ ДАТЧИКОВ ПЫЛИ

Контроль разрыва фильтрующего элемента рукавного фильтра
Определение неисправности системы аспирации
Определение эффективности фильтрации

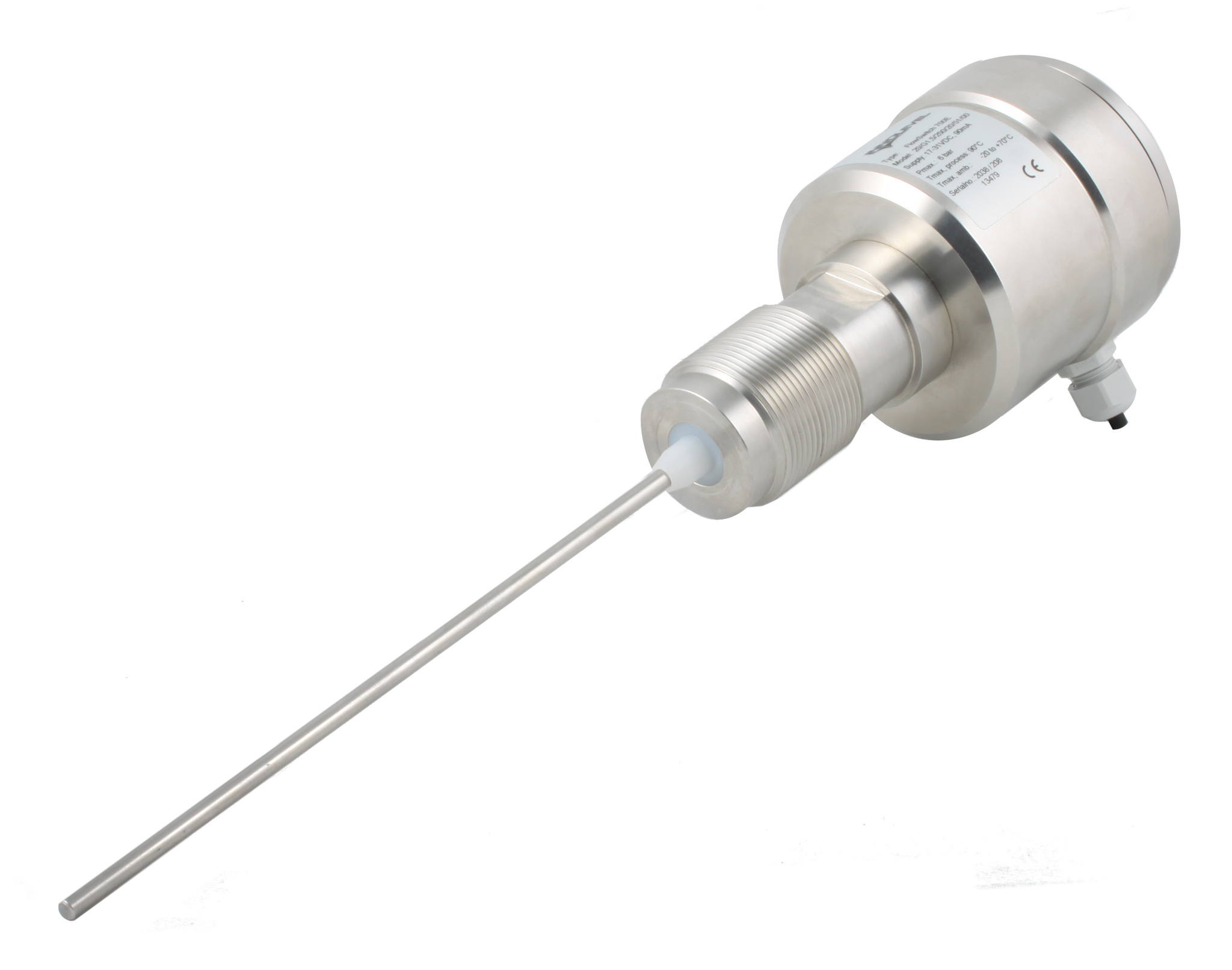

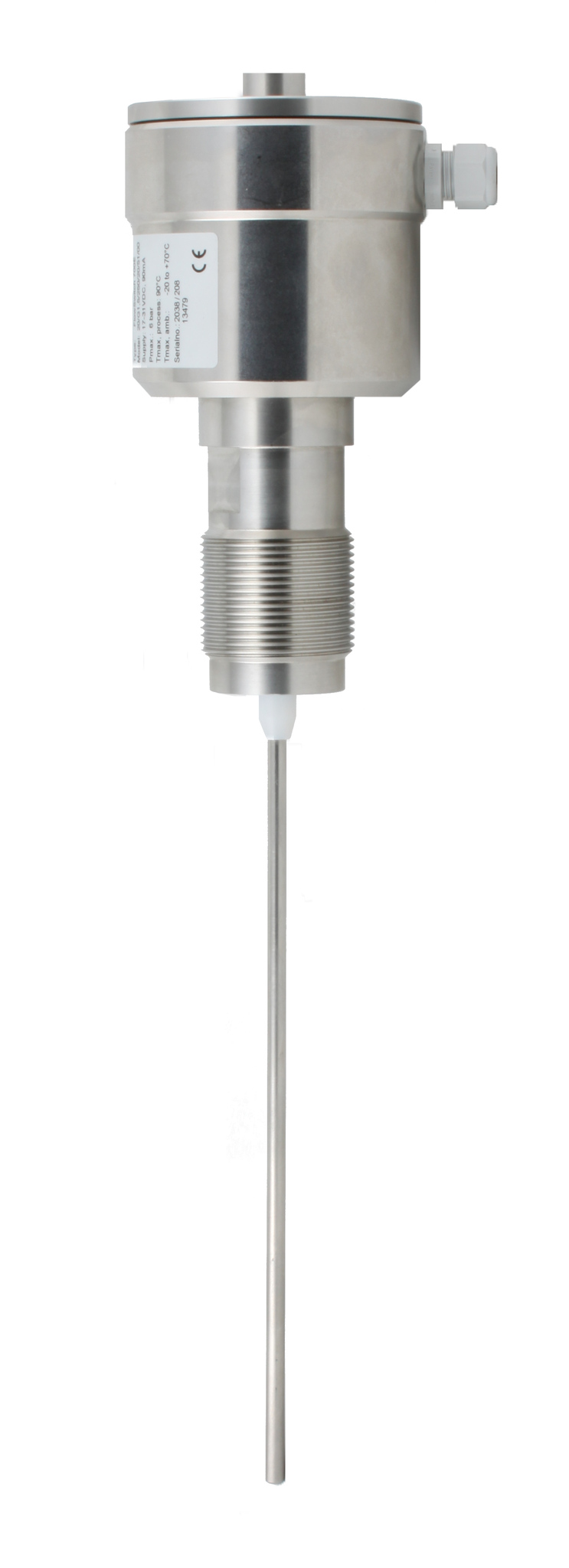

Внимание! Фото товара является условным, при выборе ориентируйтесь на технические характеристики.

ПРИНЦИП РАБОТЫ

Принцип действия INNOLEVEL серии FS780E основан на трибоэлектрическом эффекте: частицы пыли, находящиеся в контролируемом пространстве (трубопроводе, коллекторе), постоянно сталкиваясь друг с другом и со стенками трубы, обретают заряд. Сигнализатор обнаруживает эти частицы за счет переносимого ими электрического заряда. Это происходит, когда частицы пролетают рядом с зондом или же касаются его. Оставшиеся частицы, такие как налет, не оказывают влияния на измерение.

Данный прибор нельзя применять для материалов, образующих в результате налипания электропроводящий слой между зондом сигнализатора и внутренней стенкой трубопровода.

ОТЛИЧИТЕЛЬНЫЕ ОСОБЕННОСТИ

Коррозионная стойкость за счет корпуса из нержавеющей стали
Высокотемпературное исполнение до +290 °C
Возможность подключения к ПЛК для версии с аналоговым выходом
Класс защиты IP67
Простой монтаж и настройка

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Бренд	INNOLEVEL
Степень защиты (IP)	IP67
Температура эксплуатации	-20…+290
Тип	Трибоэлектрический
Высота, мм	10
Ширина, мм	65
Длина, мм	65
Материал	Оцинкованная сталь
Материал	Сталь
Материал	Нержавеющая сталь
Высота, мм	23
Ширина, мм	40
Длина, мм	40
Степень защиты (IP)	IP65
Диаметр корпуса, мм	70
Звуковой сигнал	80дБ
Звуковой сигнал	Зуммер (Опция)
Степень защиты (IP)	IP5
Степень защиты (IP)	IP50
Диаметр корпуса, мм	56
Ток, А	DC
Напряжение, В	24
Номинальный ток, А	1 А
Спай	РЕЗЬБА 1/2" NPT
Соединение	Резьба 1/2" NPT
Температура окружающей среды, °C	-20… +70
Макс. Рабочее давление, бар	6
Удлинение, мм	300

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Корпус	Нержавеющая сталь
Степень защиты	IP 67
Температура процесса	-20 °C…+90 °C (опционально -20 °C…+130 °C, -20 °C…+200 °C или -20 °C…+290 °C )
Давление процесса, бар	6 Бар
Напряжение питания	24 В пост. тока (17 В…31 В пост. тока)
Выходной сигнал	4…20 мА или 1 релейный выход

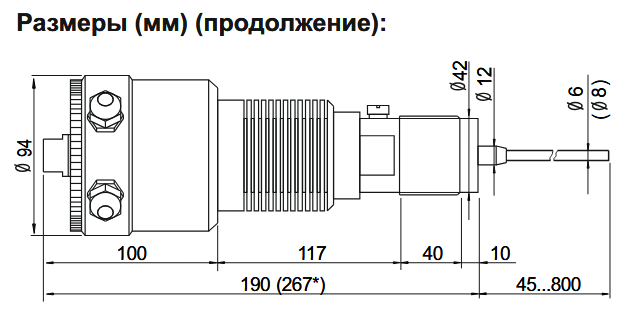

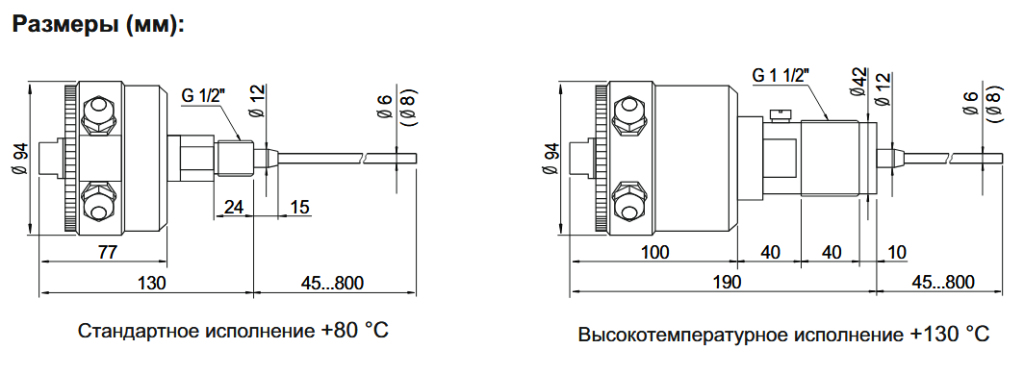

Технологическое подключение	Резьба G 1/2“ (стандартное исполнение) или G1 1/2“ (высокотемпературное исполнение)
Материал измерительного зонда	Нержавеющая сталь 1.4571
Материал изолятора	Полиамид для версии с темп. до +90 °C Полиэфирэфиркетон (PEEK) для версий до +130 °C и до +200 °C Tecasint 4011 для версий до +290 °C
Длинна измерительного зонда, мм	45…800
